k Logikoperatoren (AND, OR, NOT, XOR) [OPTN] - [LOGIC]
Das Logikoperator-Menü enthält eine Auswahl an Logikoperatoren.
• { And } / { Or } / { Not } / { Xor } ... {logisches AND}/{logisches OR}/{logisches NOT}/{logisches XOR}
• Wählen Sie in der Einstellanzeige (SET UP) unbedingt „Comp“ für „Mode“.
Beispiel Was ist das logische AND von A und B, wenn A = 3 und B = 2 ist?
A AND B = 1

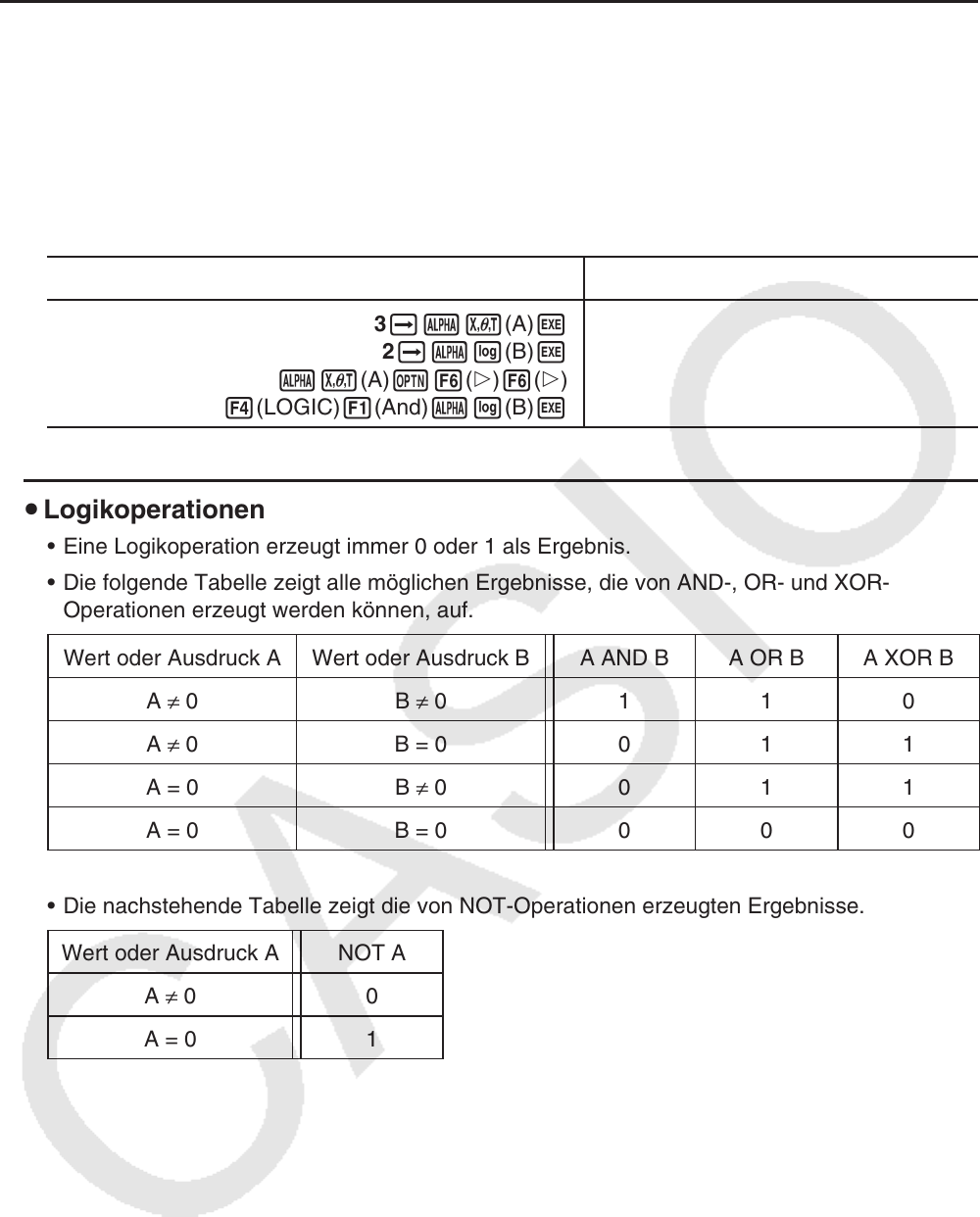

Tastenfolge Anzeige
3 aav(A) w
2 aal(B) w
av(A) K6( g) 6( g)
4(LOGIC) 1(And) al(B) w
1
u Logikoperationen
• Eine Logikoperation erzeugt immer 0 oder 1 als Ergebnis.
• Die folgende Tabelle zeigt alle möglichen Ergebnisse, die von AND-, OR- und XOR-
Operationen erzeugt werden können, auf.
Wert oder Ausdruck A Wert oder Ausdruck B A AND B A OR B A XOR B
A ≠ 0 B ≠ 0
1 1 0
A ≠ 0
B = 0 0 1 1
A = 0
B ≠ 0
0 1 1
A = 0 B = 0 0 0 0
• Die nachstehende Tabelle zeigt die von NOT-Operationen erzeugten Ergebnisse.
Wert oder Ausdruck A NOT A
A ≠ 0
0
A = 0 1
