15-1
Kapitel 15 Picture Plot
Hinweis
Benutzer von fx-CG50 AU/fx-CG20 AU: Installieren Sie die Add-in-Applikation Picture Plot.
Picture Plot ist eine Anwendung, mit der Sie Punkte (die Koordinaten repräsentieren) auf
einem Foto, einer Abbildung oder anderen Grafik plotten und verschiedene Analysearten,
basierend auf den geplotteten Daten (Koordinatenwerte) ausführen können.

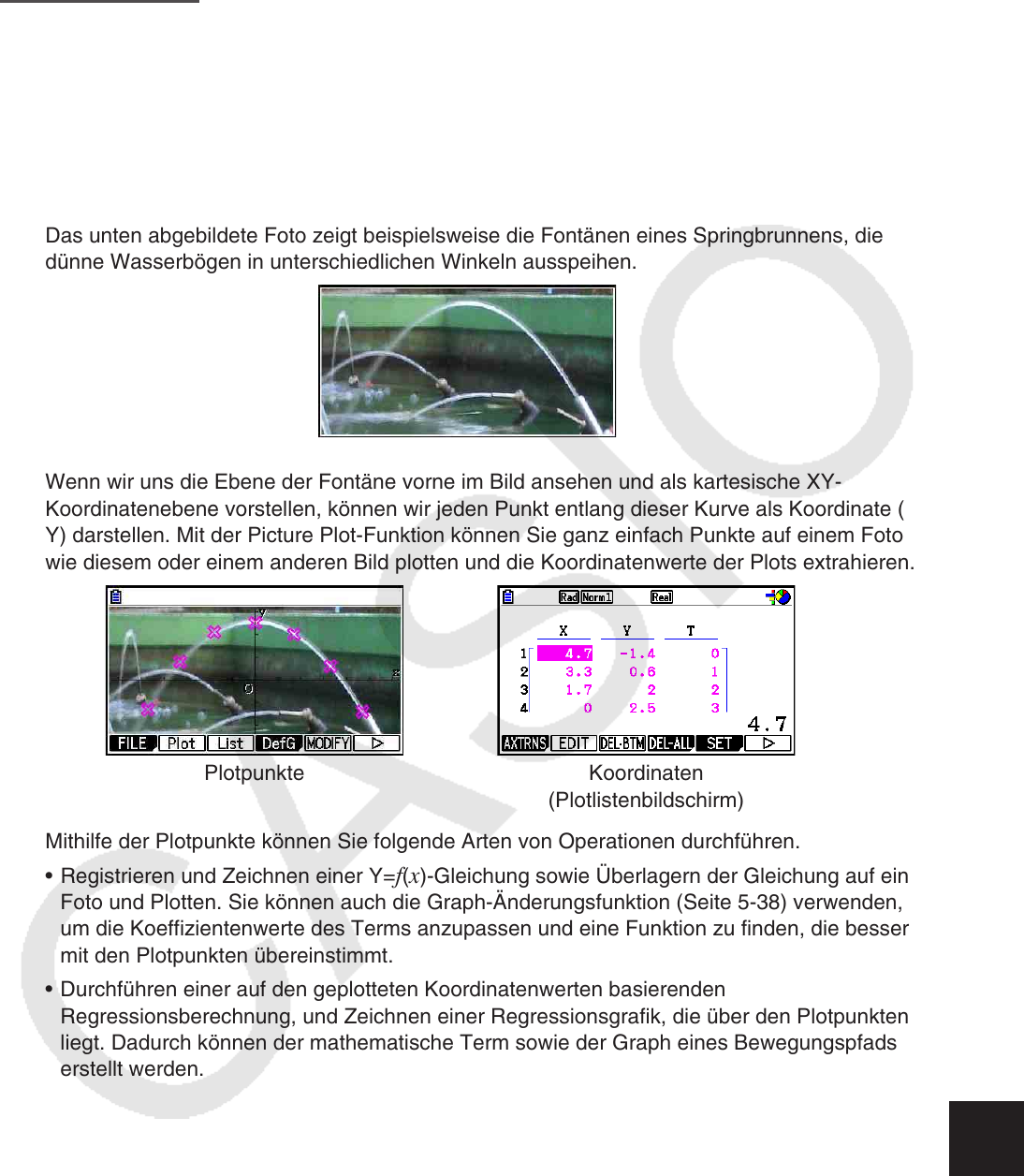

Das unten abgebildete Foto zeigt beispielsweise die Fontänen eines Springbrunnens, die
dünne Wasserbögen in unterschiedlichen Winkeln ausspeihen.
Wenn wir uns die Ebene der Fontäne vorne im Bild ansehen und als kartesische XY-
Koordinatenebene vorstellen, können wir jeden Punkt entlang dieser Kurve als Koordinate (X,
Y) darstellen. Mit der Picture Plot-Funktion können Sie ganz einfach Punkte auf einem Foto
wie diesem oder einem anderen Bild plotten und die Koordinatenwerte der Plots extrahieren.
Plotpunkte Koordinaten
(Plotlistenbildschirm)
Mithilfe der Plotpunkte können Sie folgende Arten von Operationen durchführen.
• Registrieren und Zeichnen einer Y=
f ( x )-Gleichung sowie Überlagern der Gleichung auf ein
Foto und Plotten. Sie können auch die Graph-Änderungsfunktion (Seite 5-38) verwenden,
um die Koeffizientenwerte des Terms anzupassen und eine Funktion zu finden, die besser
mit den Plotpunkten übereinstimmt.
•
Durchführen einer auf den geplotteten Koordinatenwerten basierenden
Regressionsberechnung, und Zeichnen einer Regressionsgrafik, die über den Plotpunkten
liegt. Dadurch können der mathematische Term sowie der Graph eines Bewegungspfads
erstellt werden.
