User Manual

14-27

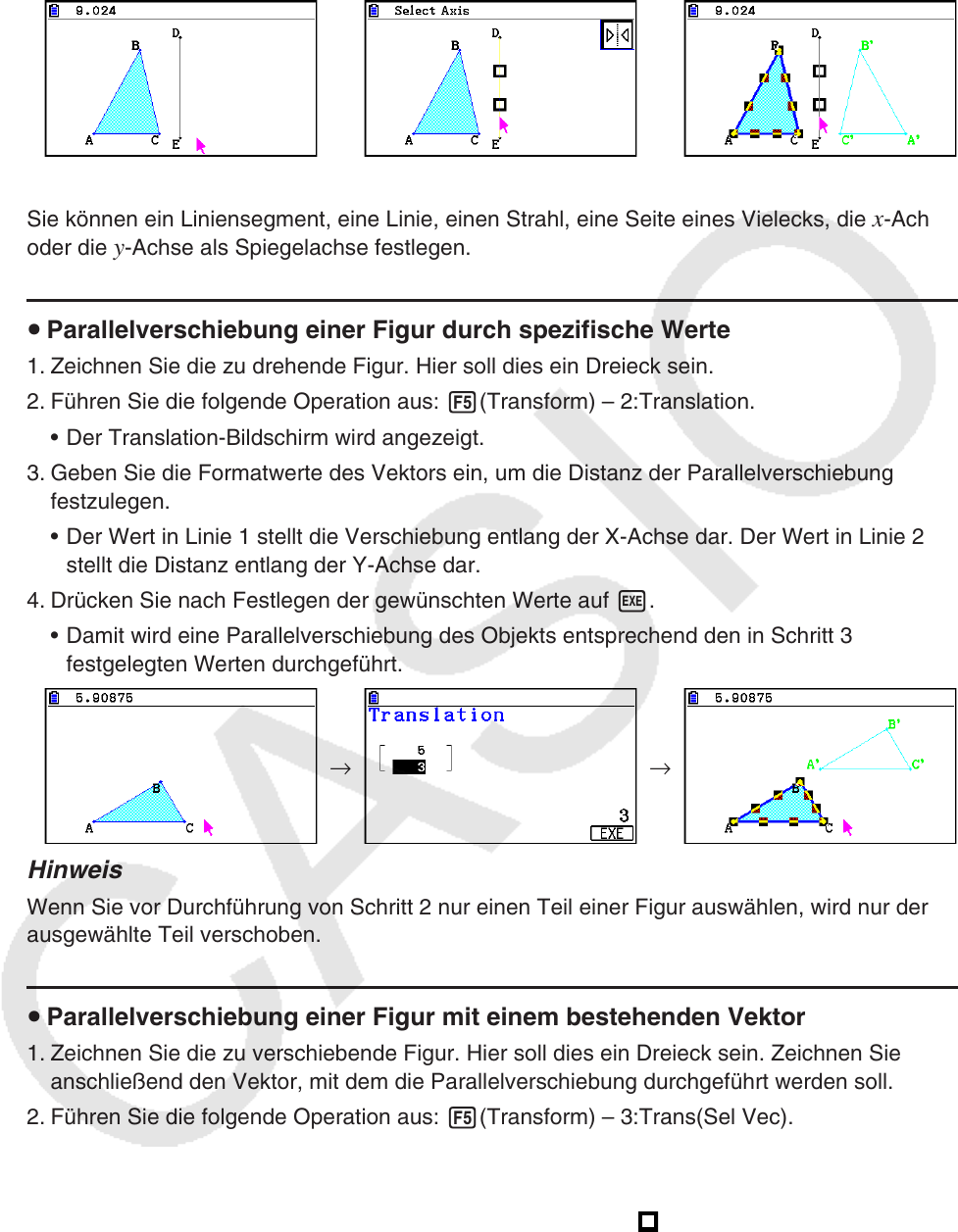

5. Drücken Sie w.
• Damit wird die Figur gespiegelt, wobei das Liniensegment die Achse darstellt.
→ →
Hinweis
Sie können ein Liniensegment, eine Linie, einen Strahl, eine Seite eines Vielecks, die x -Achse
oder die y -Achse als Spiegelachse festlegen.
u Parallelverschiebung einer Figur durch spezifische Werte
1. Zeichnen Sie die zu drehende Figur. Hier soll dies ein Dreieck sein.
2. Führen Sie die folgende Operation aus: 5(Transform) – 2:Translation.
• Der Translation-Bildschirm wird angezeigt.
3. Geben Sie die Formatwerte des Vektors ein, um die Distanz der Parallelverschiebung
festzulegen.
• Der Wert in Linie 1 stellt die Verschiebung entlang der X-Achse dar. Der Wert in Linie 2
stellt die Distanz entlang der Y-Achse dar.
4. Drücken Sie nach Festlegen der gewünschten Werte auf w.
• Damit wird eine Parallelverschiebung des Objekts entsprechend den in Schritt 3
festgelegten Werten durchgeführt.
→ →
Hinweis
Wenn Sie vor Durchführung von Schritt 2 nur einen Teil einer Figur auswählen, wird nur der
ausgewählte Teil verschoben.
u Parallelverschiebung einer Figur mit einem bestehenden Vektor
1. Zeichnen Sie die zu verschiebende Figur. Hier soll dies ein Dreieck sein. Zeichnen Sie
anschließend den Vektor, mit dem die Parallelverschiebung durchgeführt werden soll.
2. Führen Sie die folgende Operation aus: 5(Transform) – 3:Trans(Sel Vec).
• Damit wird die Meldung „Select Vector“ (Vektor auswählen) aufgerufen.
3. Verschieben Sie den Cursor zu dem gewünschten Vektor.
• Bewegen Sie den Cursor in Richtung des Vektors, bis die
-Markierungen darauf
angezeigt werden.
