2. Voreinstellungen verschiedenster Art für eine
optimale Graphenanzeige
k Einstellungen des Betrachtungsfensters (View Window)
Verwenden Sie das Betrachtungsfenster, um den Fensterbereich der x - und y -Achsen
festzulegen und die Skalierung jeder Achse einzustellen. Sie sollten die Parameter des
Betrachtungsfensters, die Sie verwenden möchten, immer vor der grafischen Darstellung
einstellen.

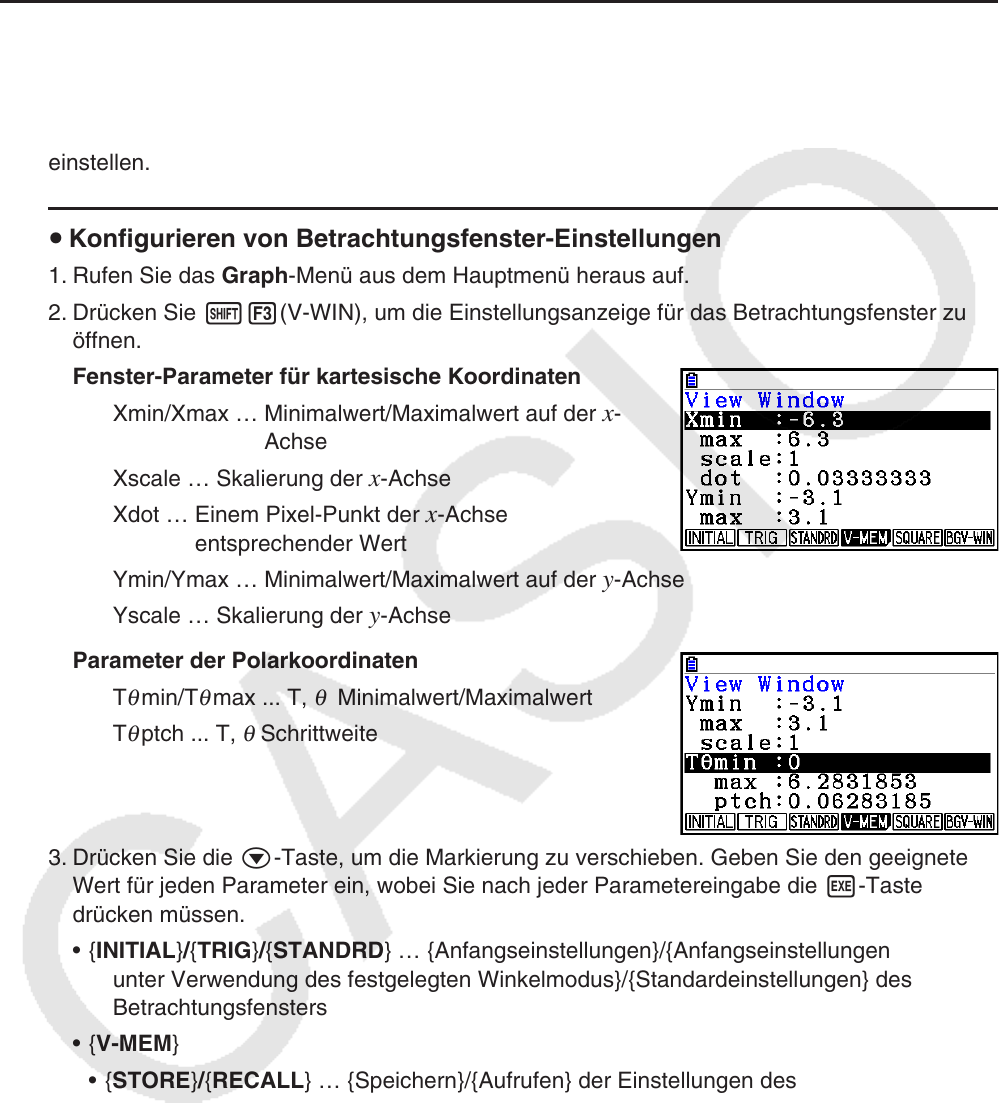

u Konfigurieren von Betrachtungsfenster-Einstellungen
1. Rufen Sie das Graph -Menü aus dem Hauptmenü heraus auf.
2. Drücken Sie !3(V-WIN), um die Einstellungsanzeige für das Betrachtungsfenster zu
öffnen.
Fenster-Parameter für kartesische Koordinaten
Xmin/Xmax … Minimalwert/Maximalwert auf der
x -
Achse
Xscale … Skalierung der
x -Achse
Xdot … Einem Pixel-Punkt der
x -Achse
entsprechender Wert
Ymin/Ymax … Minimalwert/Maximalwert auf der
y -Achse
Yscale … Skalierung der
y -Achse
Parameter der Polarkoordinaten
T
θ min/T θ max ... T, θ Minimalwert/Maximalwert
T
θ ptch ... T, θ Schrittweite
3. Drücken Sie die c-Taste, um die Markierung zu verschieben. Geben Sie den geeigneten
Wert für jeden Parameter ein, wobei Sie nach jeder Parametereingabe die w-Taste
drücken müssen.
• { INITIAL } / { TRIG } / { STANDRD } … {Anfangseinstellungen}/{Anfangseinstellungen
unter Verwendung des festgelegten Winkelmodus}/{Standardeinstellungen} des
Betrachtungsfensters
• { V-MEM }
• { STORE } / { RECALL } … {Speichern}/{Aufrufen} der Einstellungen des
Betrachtungsfensters
• { SQUARE }
• { Y-BASE } / { X-BASE } … {Festlegen der
y -Achsen-Einstellung und Ändern der x -
Achsen-Einstellung}/{Festlegen der x -Achsen-Einstellung und Ändern der y -Achsen-
Einstellung} so dass
y -Achsen- und x -Achsen-Maßstäbe in einer 1-zu-1-Beziehung
zueinander angezeigt werden.
• {BGV-WIN} … Überschreibt die aktuellen Betrachtungsfenster-Einstellungen, während
diese in der Hintergrundbilddatei gespeichert werden. Diese Menüposition wird nur
angezeigt, wenn ein Graphen-Hintergrundbild geöffnet ist.
