6-55
Skærmbilledet ser ud som vist ovenfor, før grafen bliver tegnet. På dette tidspunkt kan du
ændre værdier for Start og Width.

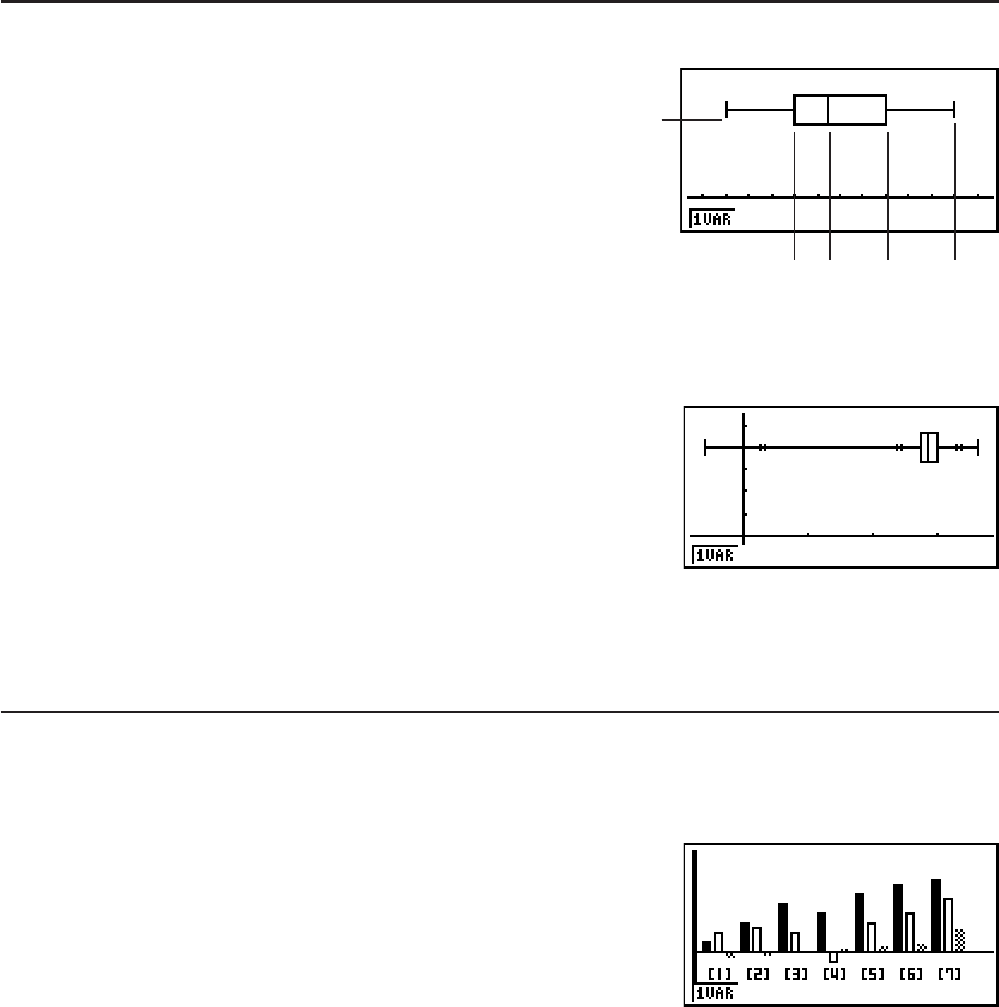

I Median-boks-graf
Med denne type graf kan du se antallet af
dataelementer, der er grupperet inden for specifikke
områder. En boks indeholder alle dataene i et område
fra første kvartil (Q1) til tredje kvartil (Q3), og der
tegnes en linje ved medianen (Med). Der udgår linjer
(kaldet "whiskers") fra begge ender af boksen op til
dataenes minimum (minX) og maksimum (maxX).
Stå i den statistiske dataliste, og tryk på (GRPH) for at få
vist grafmenuen, tryk på (SET), og skift derefter graftype
for den graf, du vil bruge (GPH1, GPH2, GPH3) til median-
boks-graf.
Hvis du vil tegne de data, der falder uden for boksen,
skal du først angive "MedBox" som graftype. På samme
skærm, som du bruger til at angive graftypen, skal du slå
omridselementet til, "On", og tegne grafen.
• Hvis indstillingen "Q1Q3 Type" ændres på skærmbilledet Setup, kan dette bevirke at
placeringen af Q1 og Q3 ændres, selvom en median-boks-graf er tegnet ud fra at være
baseret på en enkelt liste.
I Søjlediagram
Du kan angive op til tre lister til at tegne et søjlediagram. Grafen er mærket med [1], [2], [3], og
så videre, svarende til linjerne 1, 2, 3, og så videre på den liste der bruges til grafdataene.
• Følgende forårsager en fejl og annullerer tegningen af søjlediagrammet.
- En Condition ERROR opstår, når tegning af flere grafer er angivet ved at bruge
skærmbilledet On/Off for grafen (side 6-3), og søjlediagram er angivet for en af graferne og
en anden graftype er angivet for en anden graf.
- En Dimension ERROR opstår hvis du tegner en graf med to eller tre angivne lister og de
angivne lister har forskellige antal listeelementer.
- En Condition ERROR opstår hvis lister er tildelt Data1 og Data3, men "None" er angivet for
Data2.
minX
MedQ1 Q3 maxX
minX
MedQ1 Q3 maxX
