5-33
S Sådan vælges indstillingerne for V-Window
1. Skift til tilstanden GRAPH fra hovedmenuen.

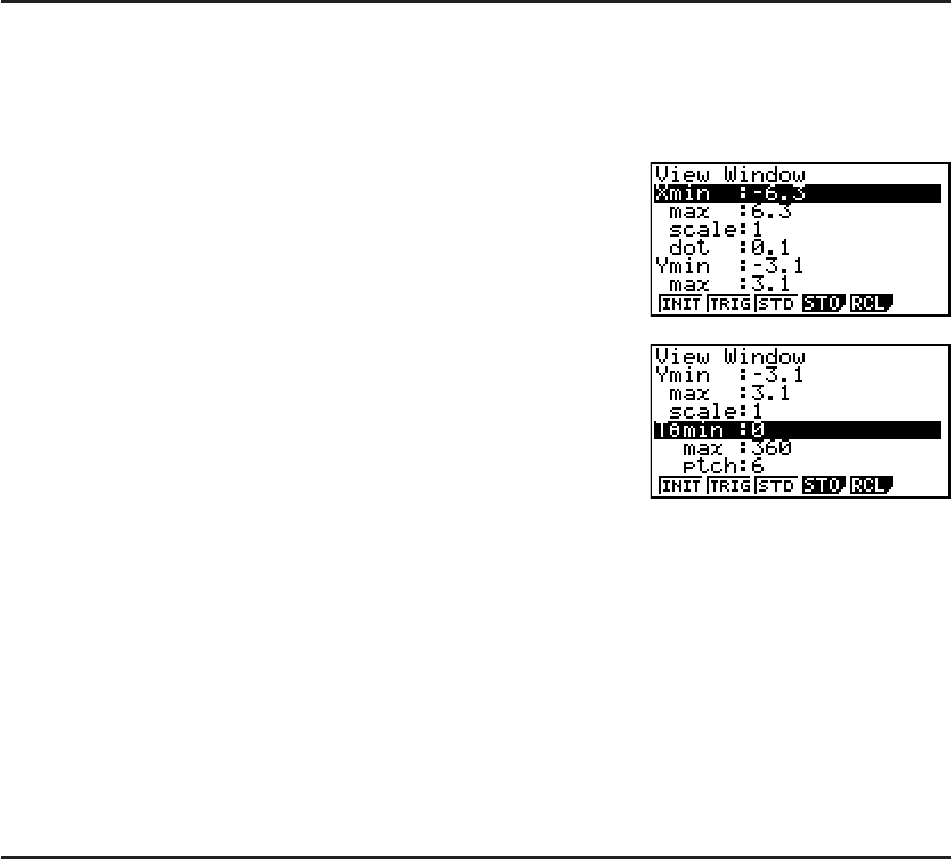

2. Tryk på (V-WIN) for at få vist den skærm, hvor du kan vælge V-Window-
indstillingerne.
Parameter for rektangulær koordinat
Xmin/Xmax … Mindste/største værdi på
x-aksen
Xscale … Interval mellem værdierne på
x-aksen
Xdot … Værdi, der svarer til ét punkt på
x-aksen
Ymin/Ymax … Mindste/største værdi på
y-aksen
Yscale … Interval mellem værdierne på
y-aksen
Parameter for polær koordinat
T
Q min/T Q max ... T, Q mindste/største værdi
T
Q ptch ... T, Q hældning
3. Tryk på A for at flytte markøren, og indtast en passende værdi for hver parameter, idet du
trykker på U efter hver parameter.
• {INIT}/{TRIG}/{STD} … V-Window {første indstillinger}/{første indstillinger med angivet
vinkelenhed}/{standardiserede indstillinger}
• {STO}/{RCL} … V-Window-indstilling {gem}/{kald frem}
Når du har valgt de ønskede indstillinger, skal du trykke på ) eller )(QUIT) for at
afslutte indstillingsskærmbilledet i V-Window.
• Hvis du trykker på U uden at indtaste noget mens I (optaget-indikator) vises, afsluttes
indstillingsskærmbilledet i V-Window.
S Huskeregler ved valg af V-Window-indstillinger
• Hvis du indtaster nul for T Q ptch, får du vist en fejl.
• Hvis du indtaster noget, der ikke er tilladt (en værdi uden for det tilladte interval, et
minustegn uden en værdi osv.), får du vist en fejl.
• Når T
Q max er mindre end T Q min, bliver T Q ptch negativ.
• Du kan indtaste udtryk (f.eks. 2P) som V-Window-parametre.
• Når V-Window-indstillingen resulterer i en akse, som ikke kan være på skærmen, vises
aksens skala i kanten af skærmen tættest på origo.
• Når V-Window-indstillingerne ændres, fjernes den graf, der er vist i skærmbilledet, og den
erstattes med de nye akser alene.
• Hvis du ændrer værdien for Xmin eller Xmax, justeres værdien for Xdot automatisk. Hvis
du ændrer værdien for Xdot, justeres værdien for Xmax automatisk.
• En polær koordinat- (
r =) eller parametrisk graf vil se grov ud, hvis de valgte indstillinger
i V-Window bevirker, at værdien for T Q ptch er for stor i forhold til differencen mellem
indstillingerne for T Q min og T Q max. Hvis de valgte indstillinger bevirker, at værdien for T Q
ptch er for lille i forhold til differencen mellem indstillingerne for T Q min og T Q max , tager
det meget lang tid at tegne grafen.
