2. Control de la presentación en pantalla de un
gráfico
k Ajustes de la ventana de visualización (V-Window)
Para especificar el rango de los ejes x e y y la división de la escala utilice la ventana V-
Window. Siempre deberá ajustar los parámetros de la ventana V-Window antes de graficar.
u Configuración de la ventana V-Window
1. Desde el menú principal, ingrese al modo GRAPH .

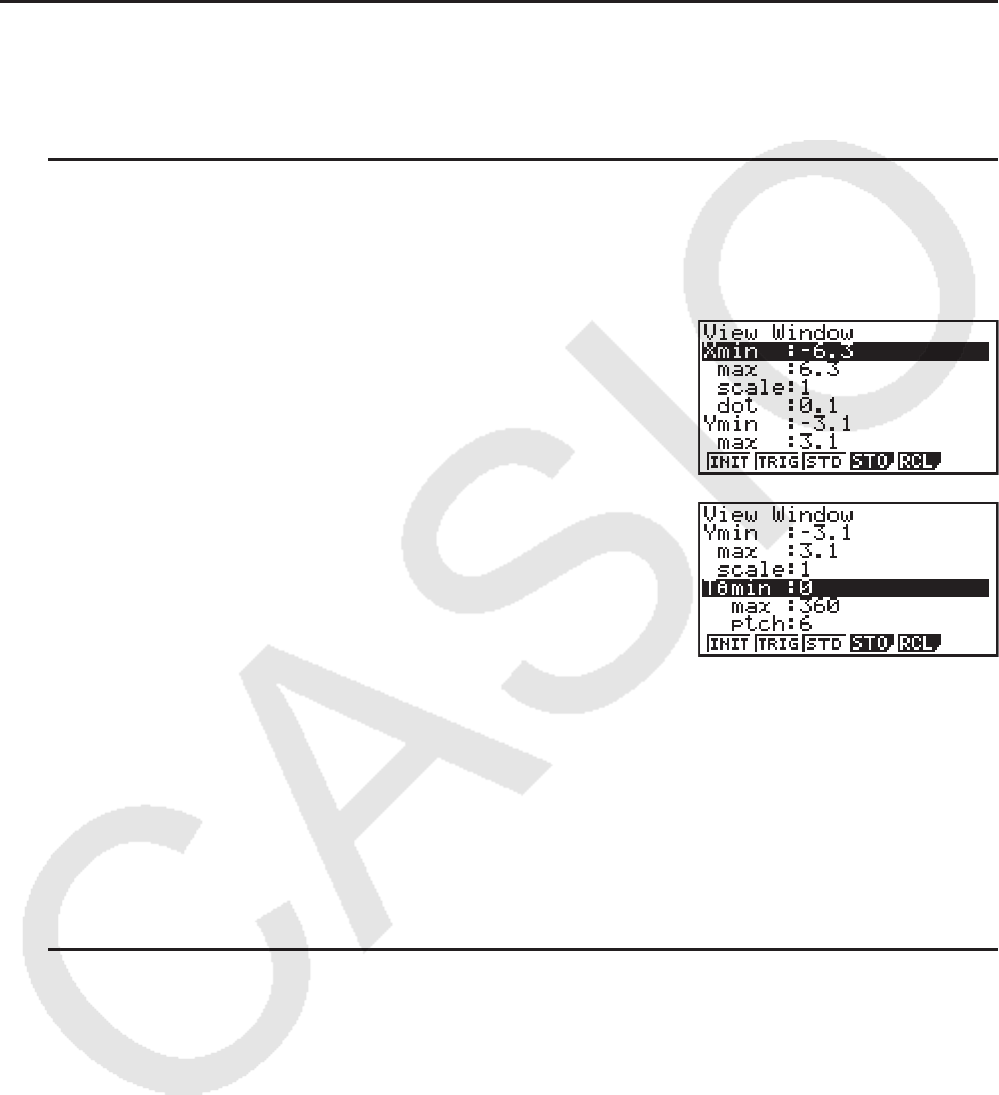

2. Presione !3(V-WIN) para visualizar la pantalla de configuración de la ventana V-
Window.
Parámetros de coordenadas rectangulares
Xmin/Xmax … Valor del mínimo/máximo del eje
x
Xscale … División de la escala del eje x
Xdot … Valor correspondiente a un punto del eje x
Ymin/Ymax … Valor del mínimo/máximo del eje y
Yscale … División de la escala del eje y
Parámetros de coordenadas polares
T
θ min/T θ max ... Valores mínimos/máximos de T, θ
T
θ ptch ... Pitch T, θ
3. Presione c para desplazar el selector e ingresar el valor de cada parámetro y presione
w luego de ingresar cada dato.
• {INIT}/{TRIG}/{STD} … {configuración inicial}/{configuración inicial con unidad angular
especificada}/{configuración estándar} de V-Window
• {STO}/{RCL} … {almacenamiento}/{recuperación} configuración de V-Window
Una vez configurados los parámetros, presione J o !J(QUIT) para salir de la pantalla
V-Window de configuración.
u Precauciones con la configuración de la ventana V-Window
• Si ingresa cero para T θ ptch se produce un error.
• Cualquier entrada no válida (un valor fuera de rango, un signo menos sin un número
acompañándolo, etc.) genera un error.
• Cuando T
θ max es menor que T θ min, T θ ptch se hace negativo.
• Como parámetros en V-Window, puede ingresar expresiones (tales como 2 π ).
• Si desde V-Window se genera un eje que no se ajusta a la pantalla, la escala del eje se
indica en el borde de la pantalla cerca del origen.
• Si cambia la configuración de V-Window se borra el gráfico en pantalla y se muestran solo
los nuevos ejes.
• Al cambiarse Xmin ó Xmax el valor de Xdot se ajustará automáticamente. Al cambiarse
Xdot, el valor Xmax se ajustará automáticamente.
