Table Of Contents
EX-S1/M1
CONTENTS
SPECIFICATIONS
TEST MODE
PROGRAM VERSION UPGRADING
COLOR ADJUSTMENT
DISASSEMBLY
EXPLODED VIEW
PARTS LIST
PRINTED CIRCUIT BOARDS
SCHEMATIC DIAGRAMS
— 11 —
DISASSEMBL
Y
NOTE : Here EX-M1 is used.

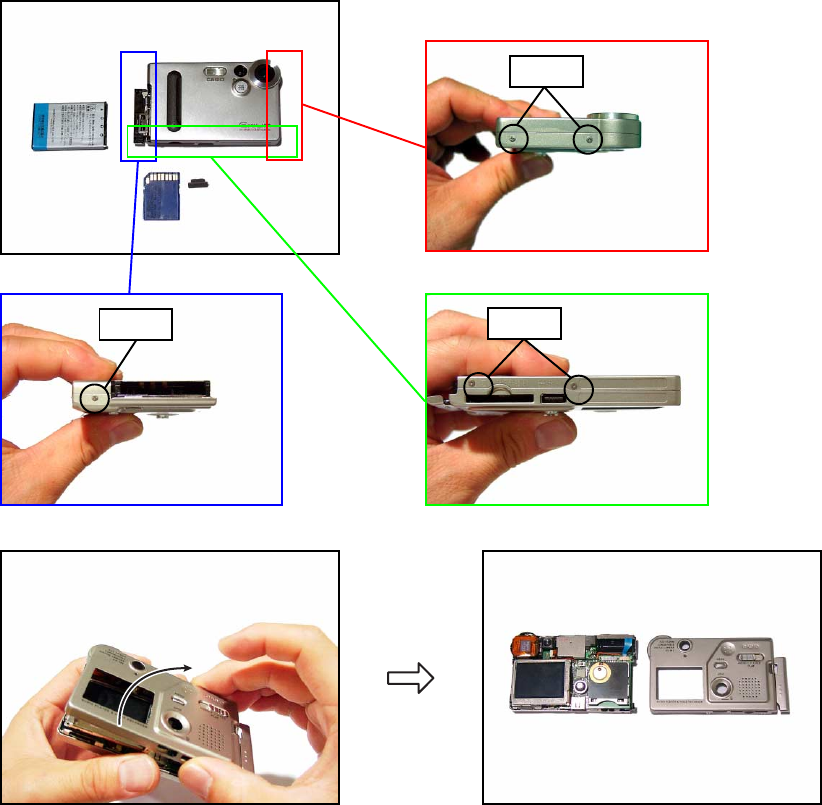

1. Remove the CARD, BA
TTERY
and the JACK COVER.
2. Remove five screws.
Screw
Screws
Screws
3. Remove the REAR CASE
ASSY
.
