Chapitre 15 : Application Plot Image 268
Chapitre 15 :
Application Plot Image

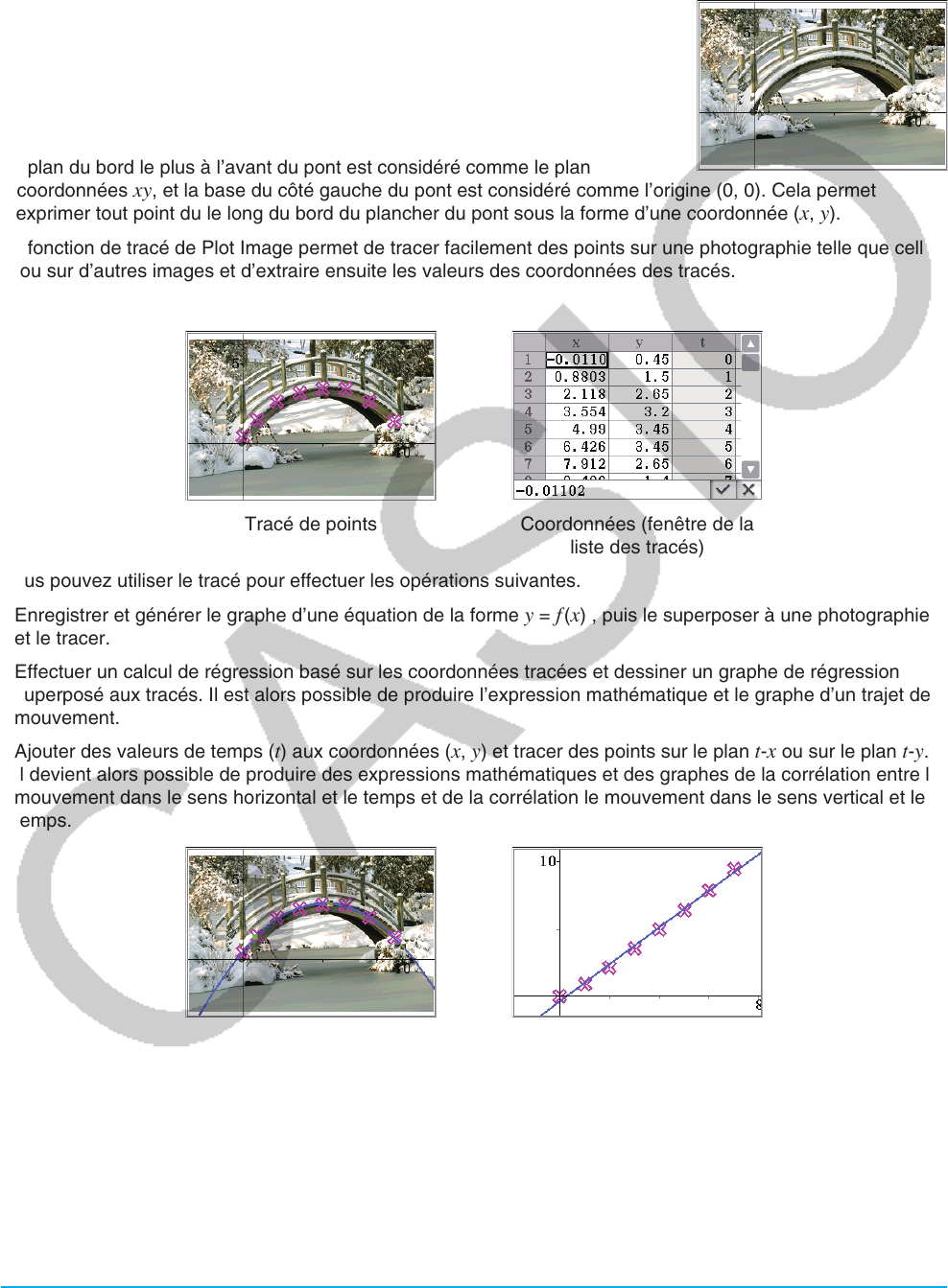

Plot Image est une application qui vous permet de tracer des points (qui
représentent des coordonnées) sur une photographie, une illustration ou tout
autre graphique et d’effectuer différents types d’analyse basées sur les
données tracées (valeurs de coordonnées).
La photographie ci-dessous, par exemple, représente un pont particulièrement
incurvé.
Le plan du bord le plus à l’avant du pont est considéré comme le plan
à coordonnées
xy, et la base du côté gauche du pont est considéré comme l’origine (0, 0). Cela permet
d’exprimer tout point du le long du bord du plancher du pont sous la forme d’une coordonnée (x, y).
La fonction de tracé de Plot Image permet de tracer facilement des points sur une photographie telle que celle-
ci ou sur d’autres images et d’extraire ensuite les valeurs des coordonnées des tracés.
Tracé de points Coordonnées (fenêtre de la
liste des tracés)
Vous pouvez utiliser le tracé pour effectuer les opérations suivantes.
• Enregistrer et générer le graphe d’une équation de la forme
y = f (x) , puis le superposer à une photographie
et le tracer.
• Effectuer un calcul de régression basé sur les coordonnées tracées et dessiner un graphe de régression
superposé aux tracés. Il est alors possible de produire l’expression mathématique et le graphe d’un trajet de
mouvement.
• Ajouter des valeurs de temps (
t) aux coordonnées (x, y) et tracer des points sur le plan t-x ou sur le plan t-y.
Il devient alors possible de produire des expressions mathématiques et des graphes de la corrélation entre le
mouvement dans le sens horizontal et le temps et de la corrélation le mouvement dans le sens vertical et le
temps.
Exemple de graphe de
régression de coordonnées x-y
Exemple de graphe de
régression de coordonnées t-x
