Chapitre 5 : Application Graphes d’équations différentielles 130
u Configurer les paramètres de la fenêtre d’affichage graphique d’équation différentielle
1. Tapez sur 6 pour afficher la boîte de dialogue de la fenêtre d’affichage.
2. Spécifiez les paramètres souhaités sur les onglets [Window] et [Solutions].
• Voir « Paramètres de la fenêtre d’affichage graphique d’équation différentielle » ci-dessous.
3. Lorsque les paramètres sont comme vous le souhaitez, tapez sur [OK].

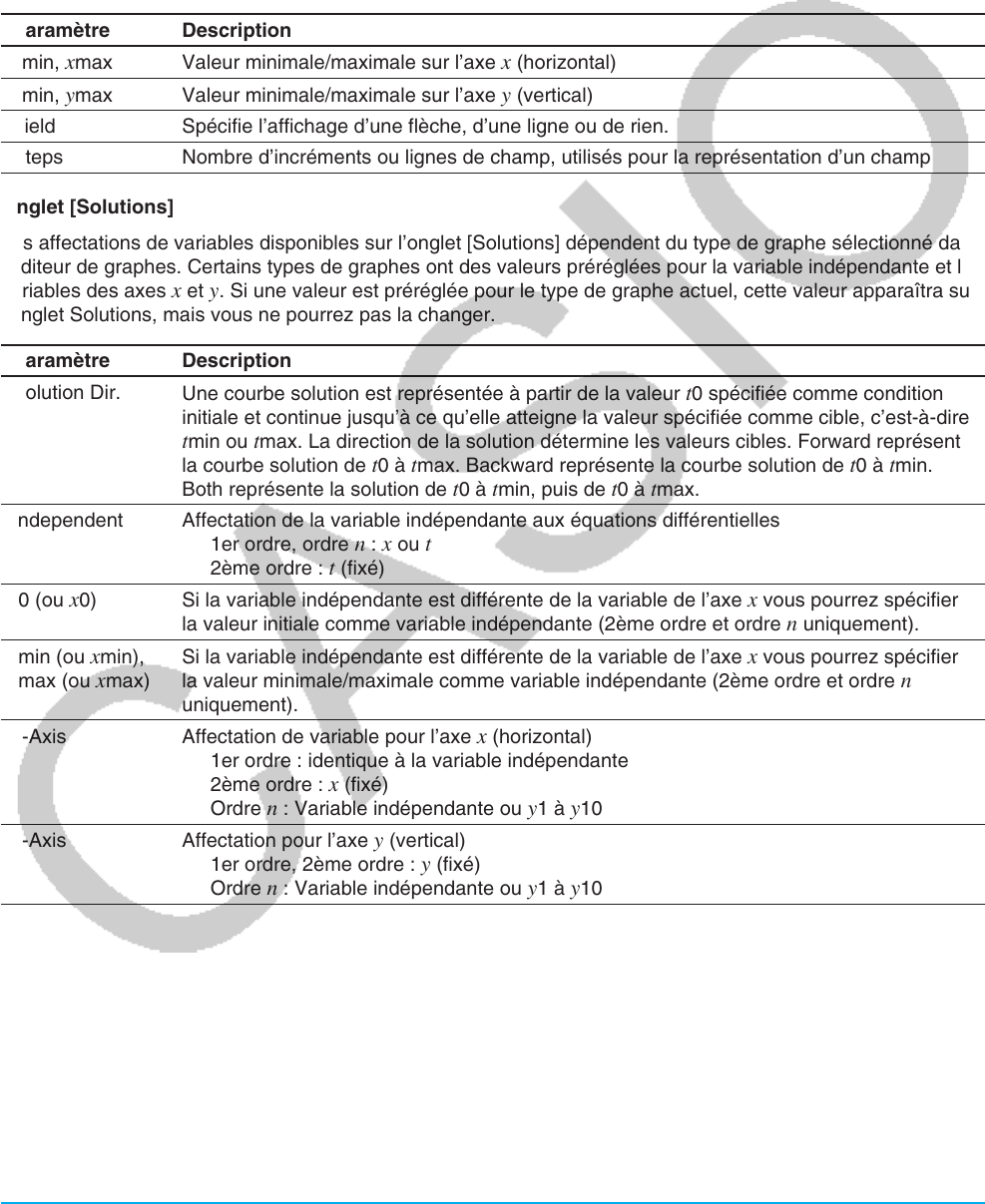

Paramètres de la fenêtre d’affichage graphique d’équation différentielle
Onglet [Window]
Paramètre Description
xmin, xmax Valeur minimale/maximale sur l’axe x (horizontal)
ymin, ymax Valeur minimale/maximale sur l’axe y (vertical)
Field Spécifie l’affichage d’une flèche, d’une ligne ou de rien.
Steps Nombre d’incréments ou lignes de champ, utilisés pour la représentation d’un champ
Onglet [Solutions]
Les affectations de variables disponibles sur l’onglet [Solutions] dépendent du type de graphe sélectionné dans
l’éditeur de graphes. Certains types de graphes ont des valeurs préréglées pour la variable indépendante et les
variables des axes
x et y. Si une valeur est préréglée pour le type de graphe actuel, cette valeur apparaîtra sur
l’onglet Solutions, mais vous ne pourrez pas la changer.
Paramètre Description
Solution Dir.
Une courbe solution est représentée à partir de la valeur
t0 spécifiée comme condition
initiale et continue jusqu’à ce qu’elle atteigne la valeur spécifiée comme cible, c’est-à-dire
tmin ou tmax. La direction de la solution détermine les valeurs cibles. Forward représente
la courbe solution de t0 à tmax. Backward représente la courbe solution de t0 à tmin.
Both représente la solution de t0 à tmin, puis de t0 à tmax.
Independent Affectation de la variable indépendante aux équations différentielles
1er ordre, ordre
n : x ou t
2ème ordre : t (fixé)
t0 (ou x0) Si la variable indépendante est différente de la variable de l’axe x vous pourrez spécifier
la valeur initiale comme variable indépendante (2ème ordre et ordre n uniquement).
tmin (ou xmin),
tmax (ou xmax)
Si la variable indépendante est différente de la variable de l’axe x vous pourrez spécifier
la valeur minimale/maximale comme variable indépendante (2ème ordre et ordre n
uniquement).
x-Axis Affectation de variable pour l’axe x (horizontal)
1er ordre : identique à la variable indépendante
2ème ordre : x (fixé)
Ordre n : Variable indépendante ou y1 à y10
y-Axis Affectation pour l’axe y (vertical)
1er ordre, 2ème ordre : y (fixé)
Ordre n : Variable indépendante ou y1 à y10
