Datasheet
EM111
Les spécications peuvent être modiées sans avertissement EM111 DS 291015
9

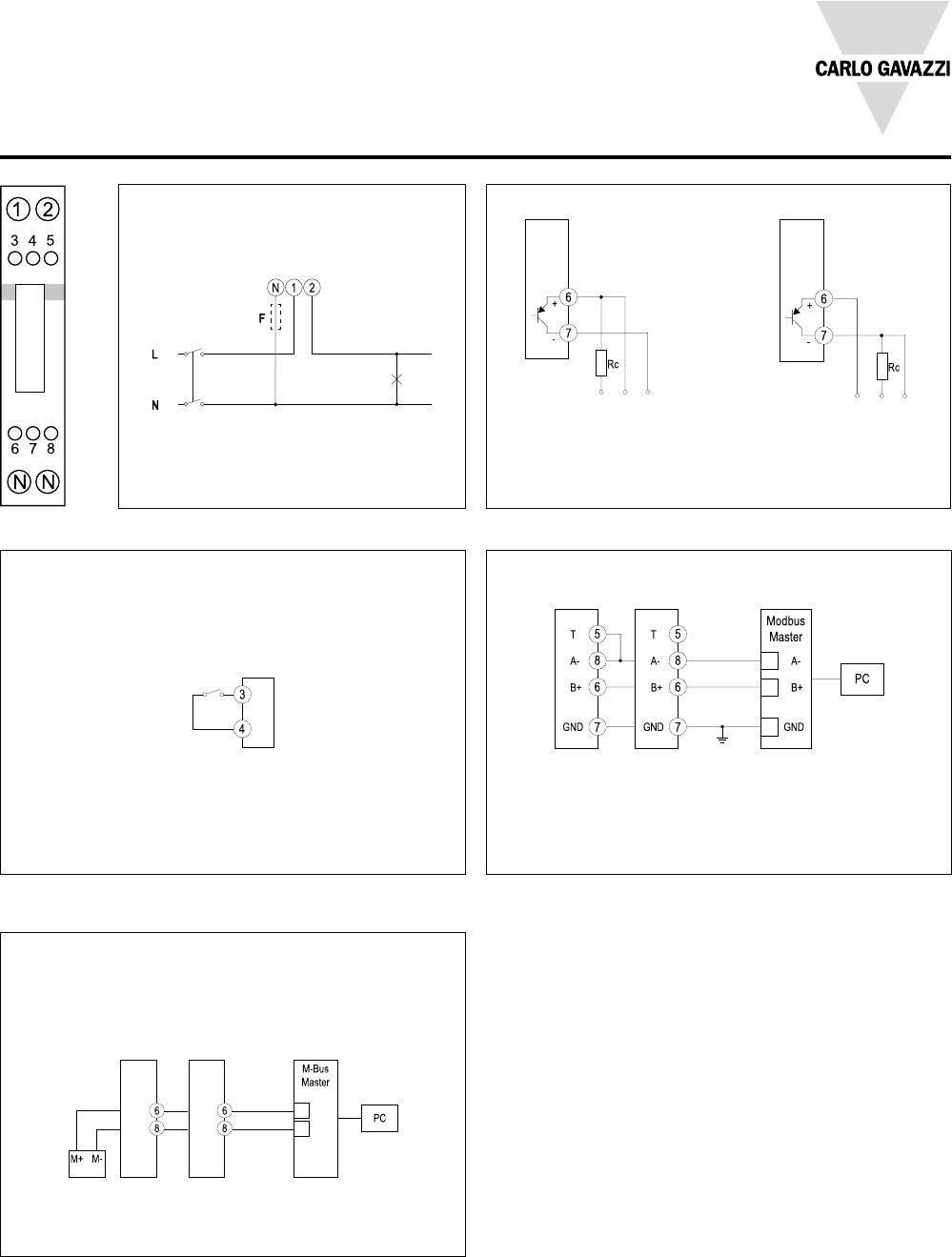

Schémas de câblage
Courant (F 315mA)
Fig.1
Sortie d’impulsion
Fig.2
La résistance de charge (Rc) doit être conçue tel que le courant du
contact fermé soit inférieur à 100 mA (Von est égal à 1 V c.c.). La
tension c.c. (Voff) doit être inférieure ou égale à 80 V.
Vdc Out GND GNDVdc Out
Entrée numérique
Fig.3
RS485 Modbus
Fig.4
M-Bus
Fig.5
d’autres instruments avec RS485 sont connectés en parallèle. La
sortie série doit uniquement se terminer sur les dernières bornes de
branchement du dispositif de réseau A- et T. Pour les branchements
de plus de 1 000 m, utilisez un répétiteur de signal. Maximum 247
émetteurs-récepteurs sur le même bus.
