Operation Manual

35
CXR120/200
FRANÇAIS

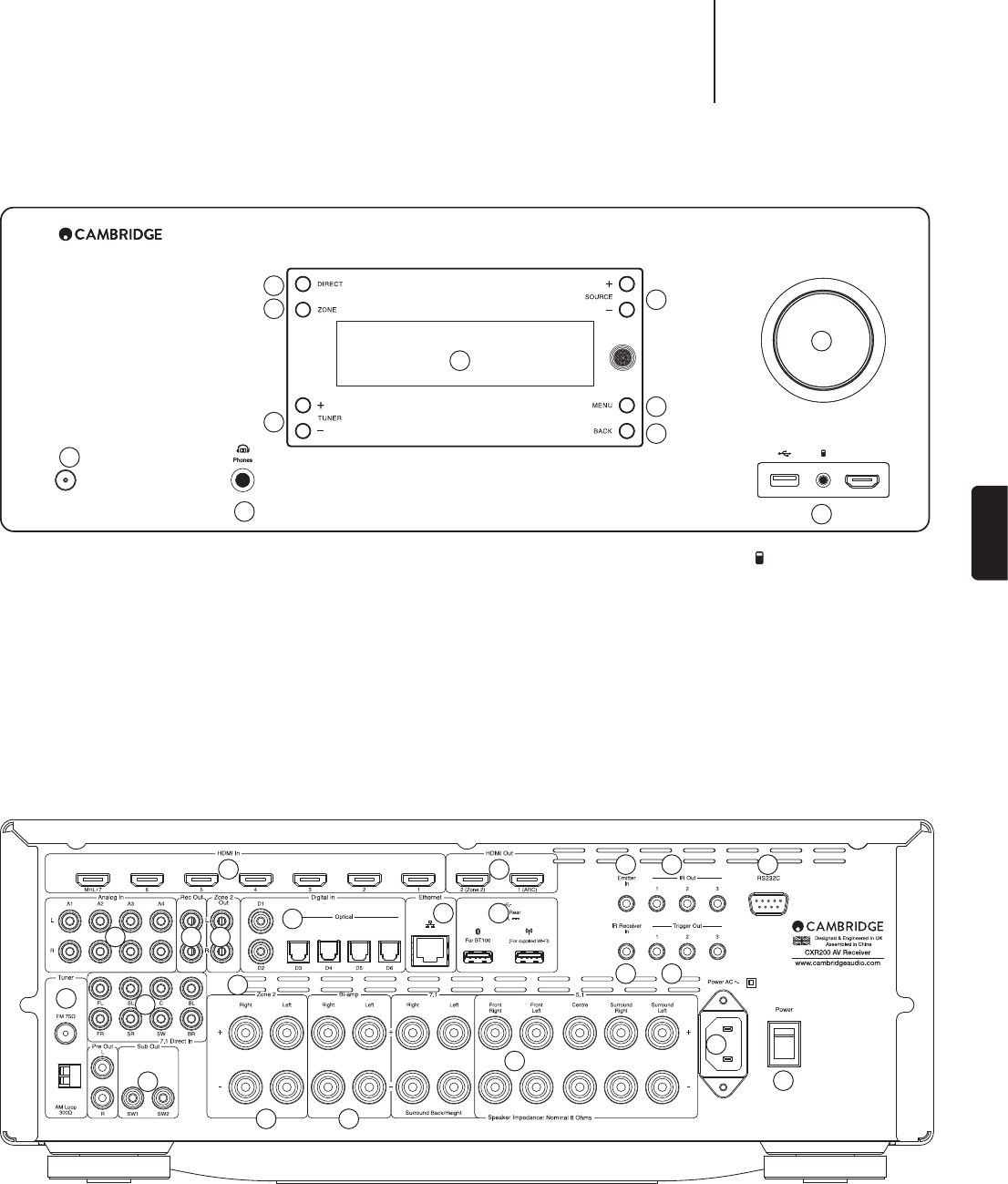

Commandes du panneau avant
1. Veille/Marche
2. Casque audio
Pour casque approprié – la connexion
coupe le son des enceintes.
3. Recherche +/-
Utilisé pour rechercher les fréquences
FM/AM et les stations mémorisées
avec le tuner intégré.
4. Direct
Désactive tout traitement audio sur
la source.
5. Zone (CXR200
seulement)
Appuyer sur ce bouton puis sur Veille/
Marche pour activer ou désactiver
la zone 2.
6. Panneau d'achage
Ache l'état de l'appareil.
7. Source +/-
8. Menu
9. Retour
Dans le menu de conguration,
appuyer sur ce bouton pour revenir à
l'élément précédent.
10. Entrées USB / MP3 /
HDMI/MHL
USB - Pour la lecture de chiers audio
sur support USB.
MP3 (
) – Pour la connexion d'un
appareil audio portable.
HDMI 8/MHL – Pour la connexion à
une source HDMI ou périphérique
compatible MHL.
11. Volume
Volume et bouton ‘sélectionner’.
CX R200
HDMI 8/ MHL
1
2
3
8
9
10
11
4
5
7
6
1. Antennes FM / AM
2. Entrées analogiques
3. Entrées directes 7.1
4. Sortie ligne analogique
/ Sortie subwoofer
5. Sortie enregistrement
6. Sortie Zone 2
(CXR200 seulement)
7. Entrées compatibles
HDMI 2.0
8. Grille de ventilation
NE PAS OBSTRUER !
9. Entrées numériques
(CXR120 seulement 2 optiques)
10. Sortie enceintes
Zone 2
(CXR200 seulement)
11. Sortie enceintes
(CXR200 seulement)
12. Ethernet
13. Sorties HDMI
CXR120 – Sorties en miroir.
CXR200 – La sortie 2 peut transmettre
une source diérente en Zone 2.
14. USB
Pour la connexion de l'antenne wi
fournie ou d’un récepteur audio
Bluetooth BT100 (en option).
15. Sortie enceintes
16. Entrée récepteur IR
17. Entrée émetteur
18. Sortie IR
19. Sorties déclencheur
20. Prise d'alimentation
CA
21. RS232C
Contrôle d’installation personnalisée
- un protocole complet est disponible
pour le CXR sur notre site.
22. Marche/Arrêt
Connectique du panneau arrière
1
4
10 11
3
2 5 6
7
9
22
20
8
15
13
12 14
17 18 21
16 19
