User Manual

2 、外加 OSD 的 F3 、 F4 飞控

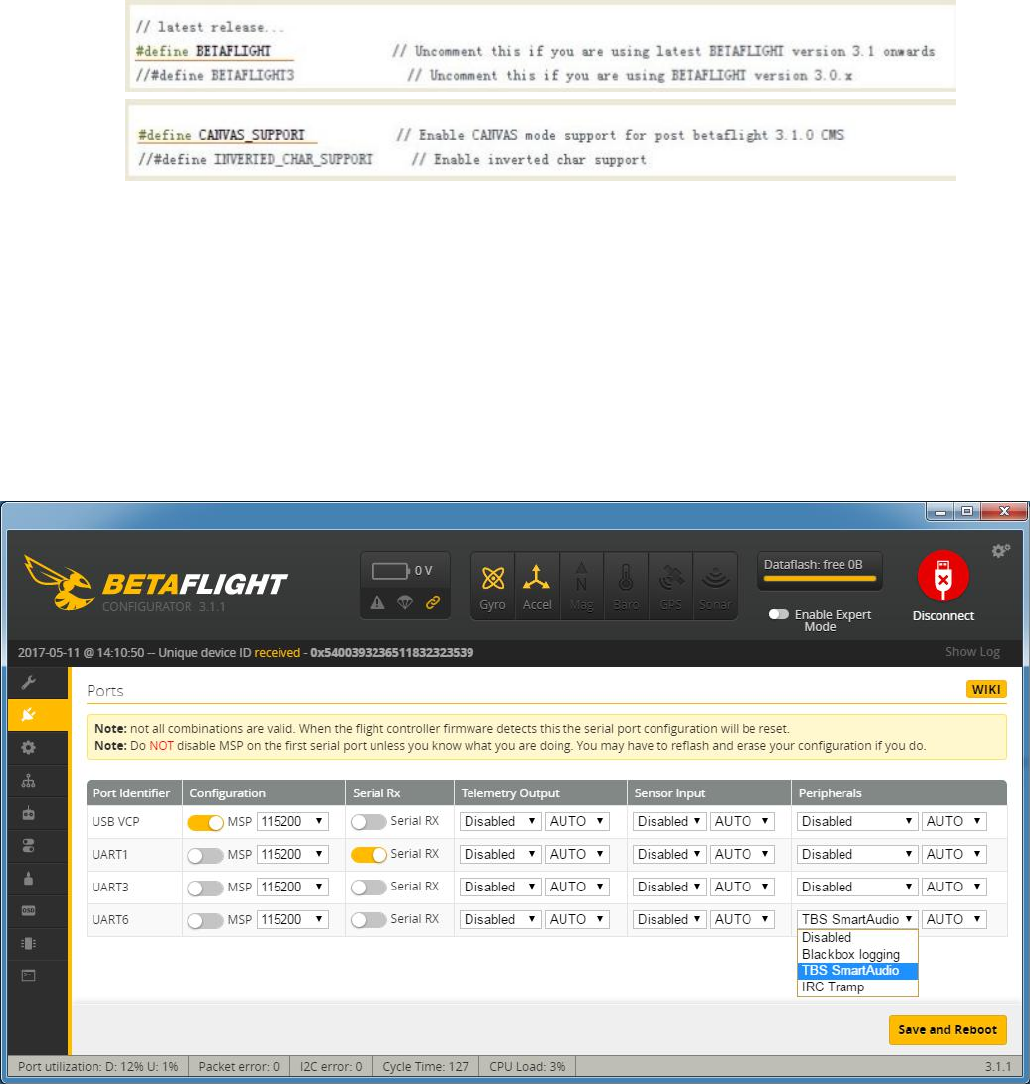

首先， OSD 要刷 MW OSD R1.6.5 以上版本，在 Config.h 文件中要选择 betaflight 和 canvas ：
然后将 VTX1 模块的 VTX(RX) 、 Video in 和 GND 三根线分别连接飞控的空余 UART 口的 Tx
脚、 OSD 的 Video out 和飞控的 GND 上。然后，通过 USB 将飞控连接到电脑上，运行 Betaflight
程序。
3 、配置 UART 口参数
进入 Ports 项，选定连接了图传的 UART 口（本例是 UART6 ），再在 Peripheral 栏选择
TBS SmartAudio 项（如图 1 ），完成飞控的图传串口配置。
如果图传和选定的飞控 UART 口接线保持不变，这一步只需要操作 1 次即可。
图 1 飞控串口配置
二、频率分组、信道号和发射功率配置
1、进入 OSD 调参菜单
