User Manual

说明：
频率和频率组控制：可以用 ATX (Smart audio)协议 通过 RX/TX 口进行遥控操作控制；功率固
定为 25mW(遥控其它功率是不变的）。协议和控制方法可以参考 ATX (Smart audio)的遥控控
制说明(注意：6, BAND F 频道组是不会出现在遥控组的，并且只有在不接 ATX 控制线的情况
下，由按键选择控制，否则 ATX 时刻发信号，把控制拉回到 1-5 组频率组的）。
GF
GE
GD
GB
GC
GA
CH52
CH6
CH7
CH8
CH1
CH2
CH3
CH4

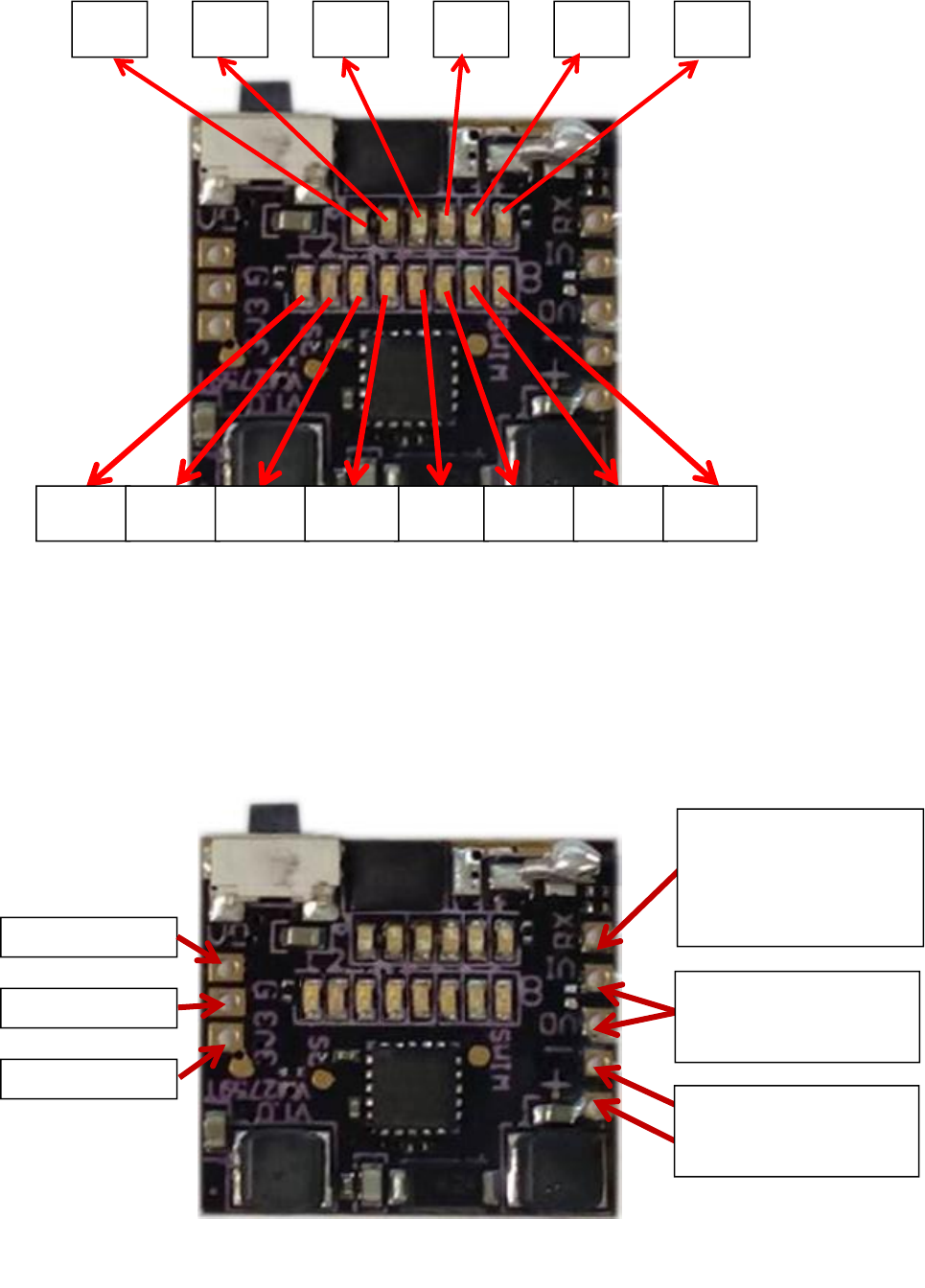

指示灯说明图
不带
OSD
，直接发射（相当于
CM275T
）接线示意图
电源地线
电源正（
3V
～
5V
）
此两点需要短接一起
由于不带外接 OSD，此处
ATX 控制信号看不到，所
以不用接
Camera (Video) IN
GND
+3.3V Out
