1 调制类型（Modulation type）： FM

详细频道表见附件

2 结构规格书（Mechanical Specification）

Please refer to Figure 1.

3 环境条件（Environmental Specification）:

3.1

工作温度（Temperature ）

-10

℃

~ +60

℃

4 测试条件（Test Condition）

4.1

周边环境温度（Ambient temperature）：

25

℃

5 电特性（Electrical Characteristics）

6 接线图（Pin Assignment ）

BAND

CH1

CH2

CH3

CH4

CH5

CH6

CH7

CH8

A（BOSCAM）

5865M

5845M

5825M

5805 M

5785 M

5765 M

5745 M

5725 M

b（BOSCAM）

5733 M

5752 M

5771 M

5790 M

5809 M

5828 M

5847 M

5866 M

C（BOSCAM）

5705 M

5685 M

5665 M

5645 M

5885 M

5905 M

5925 M

5945 M

d（FATSHAR)

5740 M

5760 M

5780 M

5800 M

5820 M

5840 M

5860 M

5880 M

E（RACEBAN)

5658 M

5695 M

5732 M

5769 M

5806 M

5843 M

5880 M

5917 M

F

5362M

5399M

5436M

5473M

5510M

5547M

5584M

5621M

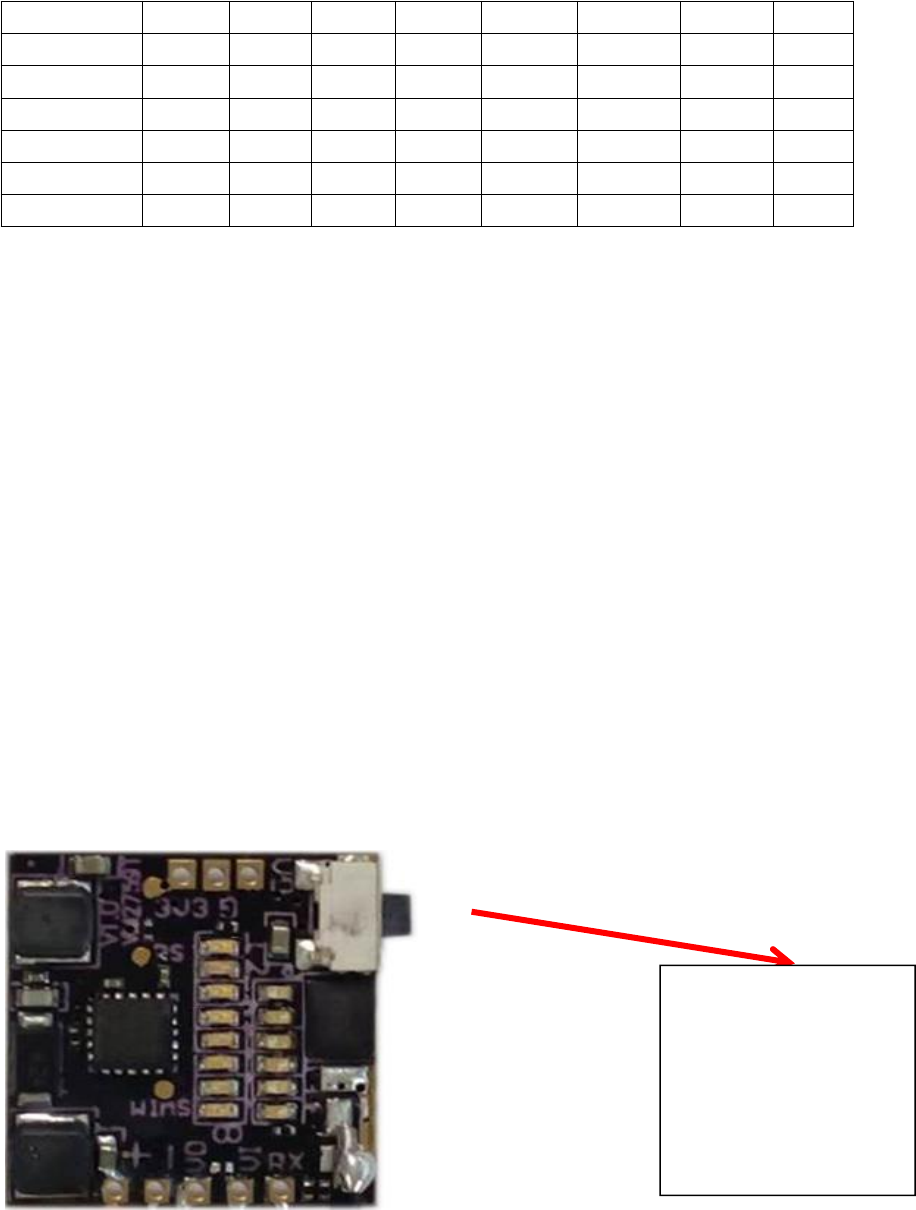

长按

2S

选择频率组，短

按切换频率(Frequency

group A~F selected still

touch up to 2S;Channel

ch1~ch8 selected with

short touch.

按键说明图
