Ausstattung
Application-
Board
Einbau-
Modul
DCF 77 Empfängermodul zur Synchronisierung der
Echtzeituhr
ja nein
Buchsenleisten für 4 Erweiterungsmodule ja ja
Schnittstellenstecker für I²C-Bus Komponenten ja
nur auf Unit-
M 2.0
Serielle Schnittstelle mit Sub-D Buchse und
Anschlussklemmen für serielle Ringleitung
ja nein
Spannungsstabilisierung für 9-15V DC ja ja
Referenzspanung +5V ja ja
LC-Display 2x 16 Zeichen mit Hintergrundbeleuchtung ja ja
Tastenfeld 0..9, Enter, Clear, Start, Reset, 2
Funktionstasten
ja ja
Beeper zur Ausgabe von Tönen ja ja
IR-Sende/Empfangs-Modul nein ja
LED Power ON ja ja
LED RXD, TXD aktivität ja ja
Ausstattung
Der Funktionsumfang des Application-Boards und des Einbaumoduls ist bis auf kleine Unterschiede
Grundsätzlich identisch. Das Einbau-Modul enthält zusätzlich ein IR-Sender/Empfänger-Modul wie im
Zubehör (Best.- Nr. 19 88 60) angeboten, dafür fehlt die Schnittstellen und Programmiereinheit.
Funktionsgruppen / Anschlüsse
Unit-Bus Buchsenleisten Unit-Bus

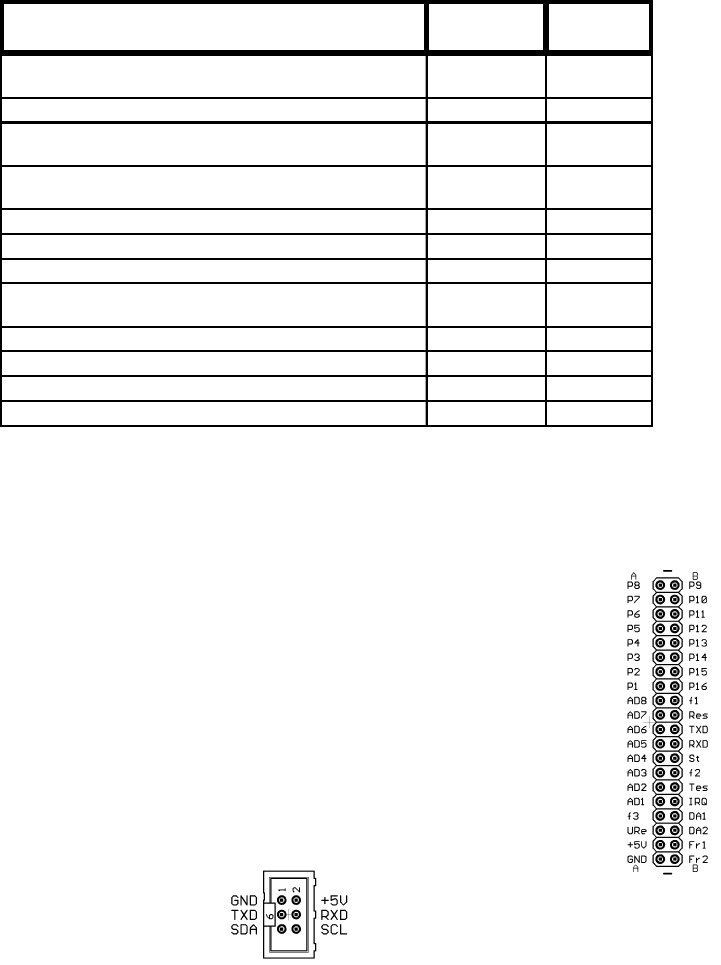

Neben der Unit finden Sie die 40poligen Steckbuchsen B1 bis B4 zur Aufnahme von
Erweiterungsmodulen. Jede dieser Buchsen führt alle Pins die auch auf der Unit verfügbar
sind.
Die Erweiterungsmodule werden so eingesteckt dass die Leiterplatte über der
Bezeichnung Board sitzt (siehe Bestückungsdruck und Foto Seite 1). Vergewissern Sie
sich vor dem Einstecken von Modulen, dass diese untereinander „verträglich“ sind und
möglicherweise die gleichen Ports benutzen. Hinweise dazu finden Sie in den
Bedienungsanleitungen zu den Erweiterungs-Modulen und der Unit-M 2.0.
6poliger Schnittstellensteckverbinder
Zur Verbindung externer Komponenten sind die serielle Schnittstelle, der I²C-Bus (Port09
und 10) sowie +5V und GND auf einen 6poligen Steckverbinder
(Schnittstellensteckverbinder) gelegt. Sie können z.B. damit I²C-Bus Komponenten aus
dem Zubehör ansteuern, wenn sie die entsprechenden Funktionen im Betriebssystem
verwenden. Ebenso können Sie über diese Schnittstelle mit dem passenden
Schnittstellenkabel die Unit-M 2.0 direkt programmieren.
