User manual

10
Zur Erleichterung des Aufbaus empfiehlt
es sich das untenstehende Platinenlayout
im Maßstab 1:1 aus dem Internet unter
http://www.c-control-support.de herunter
zu laden und darauf den Aufbau
vorzuplanen und einzuzeichnen. Im
Anhang finden Sie eine Liste in die Sie die
Anschlussbelegung eintragen können. Zur Montage stecken Sie das Anwender-Modul von unten auf den
Unit-Bus Steckverbinder des Einbau-Moduls und befestigen es mit dem beiliegenden Montagesatz.
Frontplatte (Best.- Nr. 19 84 21)
Montieren Sie die neutral bedruckte und mit allen benötigten Bohrungen versehende Frontplatte vor dem
Einbau-Modul. Der benötigte Montagesatz liegt dem Einbau-Modul bei. Wenn Sie das Einbau-Modul in Ihr
eigenes Gerät/Produkt integrieren wollen, montieren Sie das Einbau-Modul mit der Frontplatte zusammen
hinter der Frontplatte Ihres eigenen Gerätes/Produktes. Angaben zum benötigten Frontplattenausschnitt und
den Befestigungsbohrungen finden Sie im Anhang, ebenso finden Sie einen Bohrplan wenn Sie Ihre eigene
Frontplatte selber Bohren möchten um das Einbau-Modul direkt (ohne die Angebotene Frontplatte) dahinter
zu montieren. Beachten Sie auch das Foto auf Seite 1.

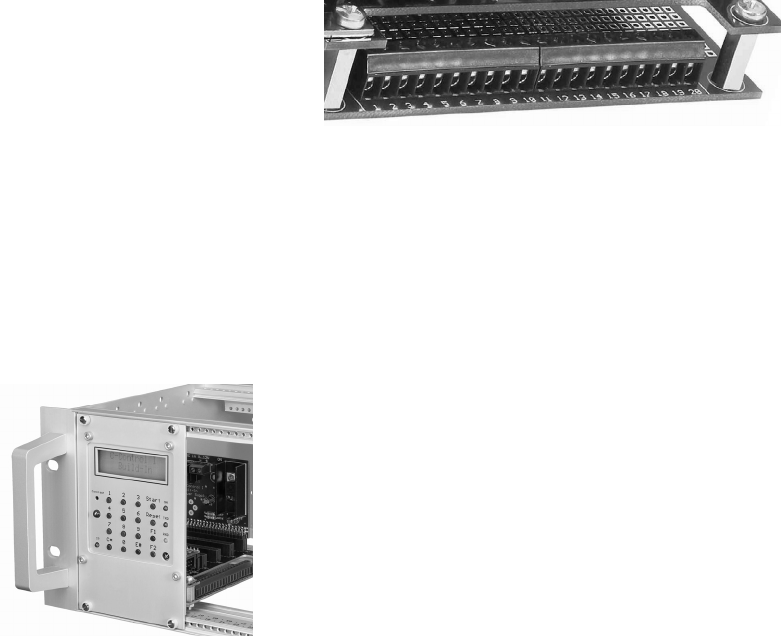

19“ Frontplattenadapter mit 16TE (Best.- Nr.
19 84 07)
Wenn Sie das Einbau-Modul in einem 19“ 3HE Baugruppenträger
verwenden wollen, verschrauben Sie das Einbau-Modul die Frontplatte
und den 19“ Frontplattenadapter mit dem Montagesatz des Einbau-
Moduls zu einer Einheit. Drücken Sie die Kunststoffnippel für die 19“
Verriegelungsschrauben in die 4 noch offenen Langlöcher und
schrauben Sie die 4 Verriegelungsschrauben durch die
Kunststoffnippel, somit sind diese „unverlierbar“. Setzen Sie nun die
gesamte verschraubte Einheit an Ihren vorgesehenen Platz im 19“
Baugruppenträger und schrauben Sie die Einheit mit den
Verriegelungsschrauben fest.
Technische Daten
Versorgungsspannung: 9 …12V DC
Stromaufnahme mit Unit: ca. 120 mA
Zulässige gesamt Stromaufnahme: 250 mA
Belegte C-Control Ressourcen: Port 9-16 (Display), AD8 (Tastatur)
Serielle Schnittstelle: RS232 (nur Application-Board)
Abm.: (L x B x H) Application-Board: 160 x 100 x 50 mm (je nach Displaywinkel)
Abm.: (L x B x H) Einbau-Modul ca. 115 x 82 x 115 mm
