b) Übersicht Gehäuse
In den folgenden Kapiteln wird das Produkt schrittweise erklärt.
Um eine sachgemäße Inbetriebnahme zu gewährleisten, muss vor Gebrauch unbedingt diese Bedie-
nungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durchgelesen werden.

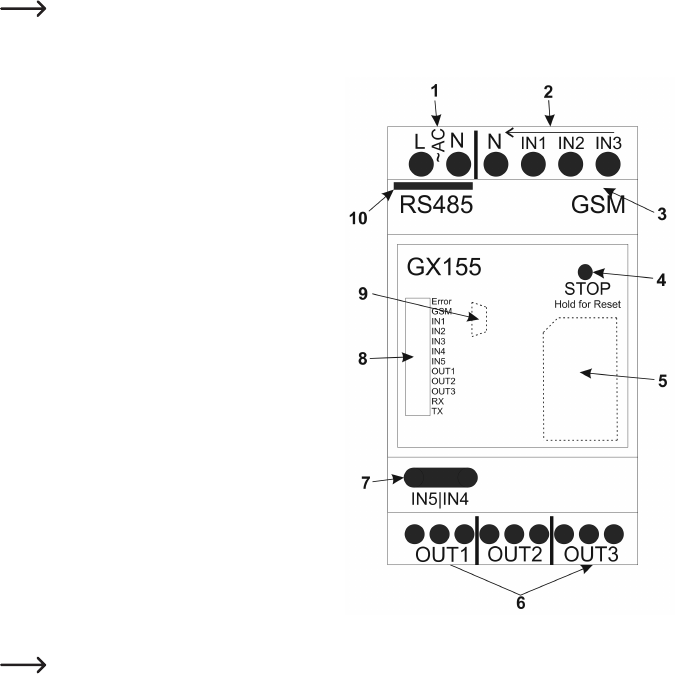

In der nachfolgenden Abbildung wird das Produkt erklärt:
1 Betriebsspannung:230V/AC
2 IN1 bis IN3: Schalteingänge 230 V
3 Anschluss GSM-Antenne
4 Stop-/Reset-Taste
5 Position der SIM-Karte (unter der Abdeckung)
6 OUT1bisOUT3:Schaltrelais,Wechsler
7 IN4 und IN5: Schalteingänge 32 V
8 Status-LEDs
 a)ERROR
b) GSM
c) IN1 bis IN3
d) IN4 und IN5
 e)OUT1bisOUT3
f) RX und TX
9 Position der Mini-USB-Buchse (unter der Abdeckung)
10 RS485-Schnittstelle
IN1 bis IN5 leuchten automatisch, wenn die Eingangsspannung an dem Eingang den Schwellwert über-
schritten hat.
 OUT1bisOUT3leuchtenautomatisch,wenndasentsprechendeRelaisgeschaltetist.
RX und TX blinken bei RS485-Kommunikation automatisch.
Die Frontabdeckung ist an einer der vier Seiten zu öffnen.
