6.8. Elektrische Daten
Anschlüsse DIN EN 175301-803 Form A für
Gerätesteckdose Typ 2508
Spannungsversorgung 220 - 230 V / 50 Hz
220 V UC / 0 - 60 Hz
Spannungstoleranz ± 10 %
Nennbetriebsart Dauerbetrieb, ED 100 %
Spannung und Stromart laut Typenschild beachten.
deutsch
35
7. INSTALLATION
7.1. Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen oder Ventilen den Druck
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage, Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation!
Die Installation darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der
Anlage und unkontrollierten Wiederanlauf!
Anlage vor unbeabsichtigtem Betätigen sichern.
Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
deutsch
36
7.2. Fluidische Installation
GEFAHR!
Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen und Ventilen den Druck
abschalten und Leitungen entlüften.
Einbaulage:
Die Einbaulage ist beliebig.
Vorzugsweise: Antrieb oben.
Vorgehensweise:
Vor der Montage Rohrleitungen von eventuellen Ver-
schmutzungen säubern.
WARNUNG!
Kurzschlussgefahr bzw. Austritt von Medium bei
undichten Verschraubungen!
Auf einwandfreien Sitz der Dichtung achten!
Spule und Gerätesteckdose bzw. Ventil und Rohrleitun-
gen sorgfältig verschrauben!
Durchflussrichtung des Ventils beachten (Bild 1):
12 (P A).
deutsch
37
Kennzeichnung für
Durchflussrichtung

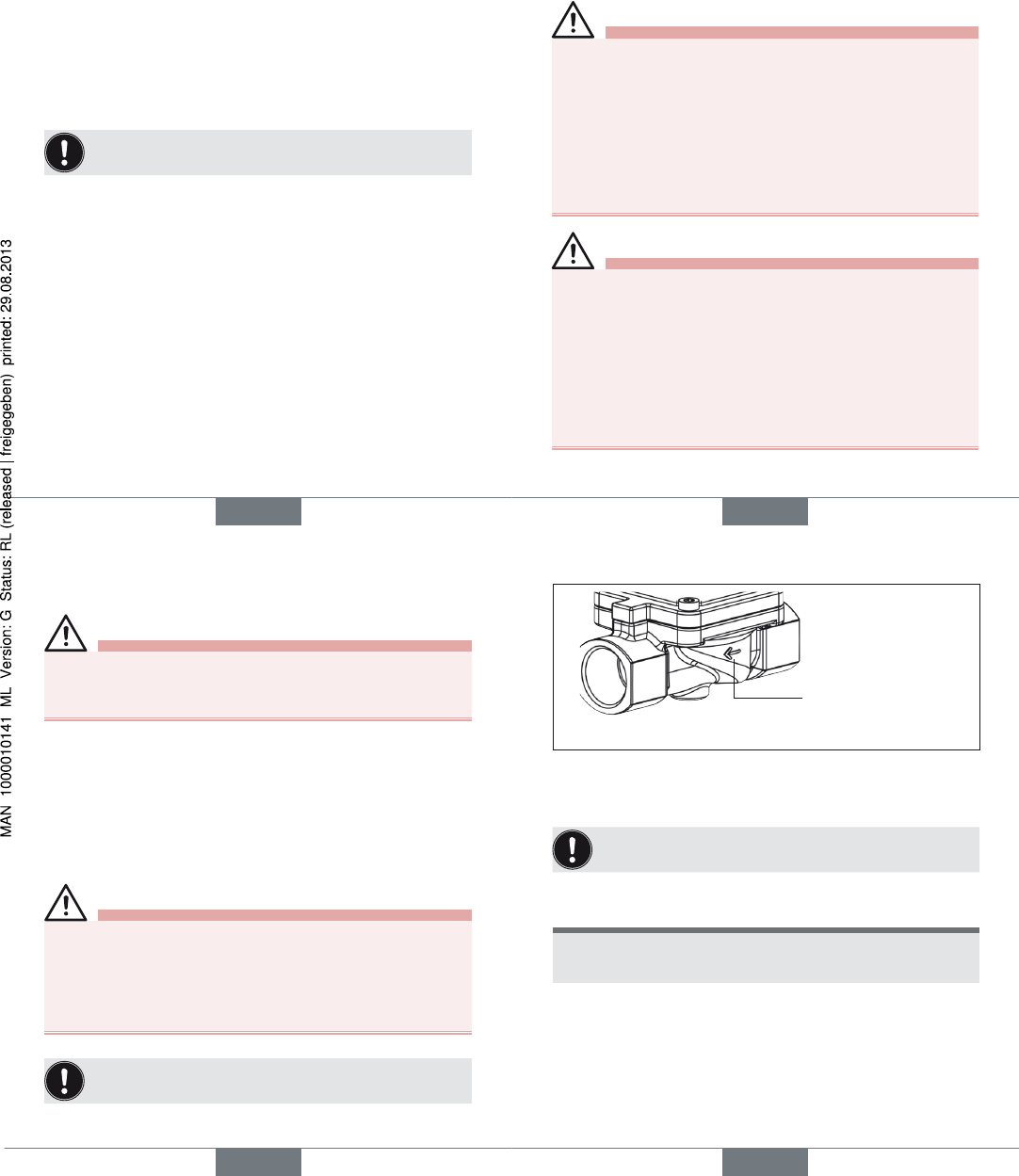

Bild 1: Gehäuse mit Kennzeichnung der Durchflussrichtung
Die Rohrverbindung mit PTFE-Band abdichten.
Das PTFE-Band darf nicht in das Gerät gelangen.
HINWEIS!
Vorsicht Bruchgefahr!
Die Spule darf nicht als Hebelarm benutzt werden.
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel)
am Gehäuse festhalten und in die Rohrleitung
einschrauben.
deutsch
Typ 0293
