Instruction Manual
français
64

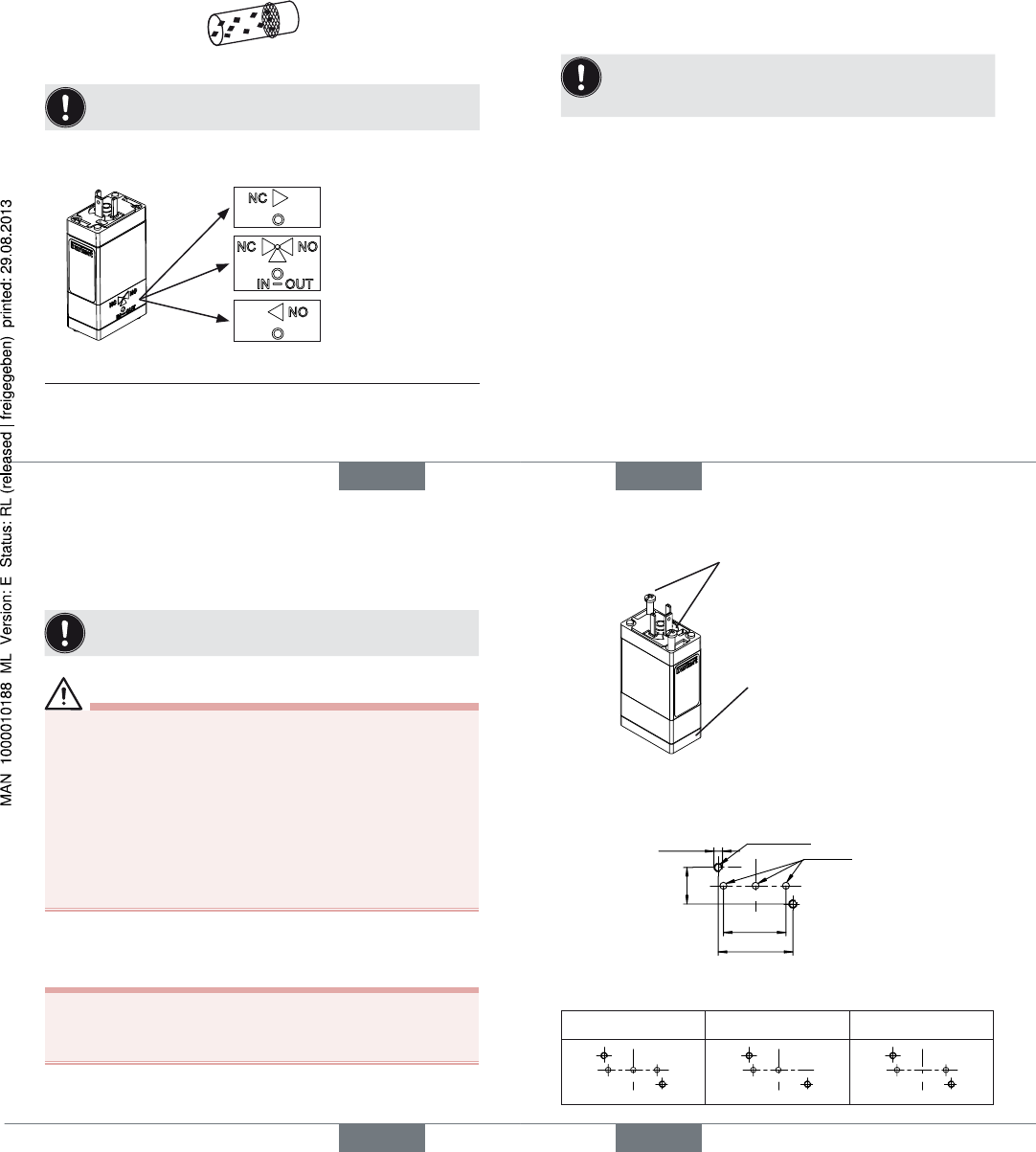

Montage
Avant le montage, nettoyer la tuyauterie et les raccor-
→
dements à bride afin d’enlever les éventuelles saletés.
Installez éventuellement un panier comme protection
→
contre les dysfonctionnements.
Mailles : 5 µm
Respectez le sens du débit de la soupape.
Mode d’action*
A / I
T
B
* voirégalementladescriptiondumoded’actionauchapitre
«Caractéristiquespneumatiques»
65
français
Identification des raccords de soupape au boîtier :
NO Normally Open Raccord ouvert sans courant
pour WWB
NC Normally Closed Raccord fermé sans courant,
pour WWA ou I
IN/OUT pour raccord de pression (distributeur) ou
raccord de travail (mélangeur), pour WWT
Le boîtier de la soupape ne doit pas être trop serré
par les vis de fixation ou en vissant trop fort le raccord
de connexion !
Les boîtiers avec raccord fileté ou raccord de tuyau sont dotés
d’œils de fixation pour raccord vissé en haut avec M3 et par
le bas avec des vis à tôle BZ 3,9 x ... DIN 7971.
Boîtier avec raccord fileté :
Utilisez une bande PTFE comme matériau d’étanchéité
→
Vissez les raccords uniquement à la main →
Boîtier avec raccord de tuyau :
Utilisez un flexible en silicone ou en FKM d’un diamètre
→
intérieur de 1,6 à 2 mm
français
66
Soupape avec raccord à bride :
Enlevez la plaque de fermeture (couleur orange).
→
N’enlevez pas la plaque de bridage !
Avertissement !
Danger dû à la sortie de fluide !
Raccords non étanches dus à une mauvaise position des
joints, une plaque de raccordement non plane ou d’une qualité
de surface insuffisante.
Veillez au positionnement correct des joints fournis dans •
la vanne.
Veillez à la planéité de la plaque de raccordement.•
Veillez à une qualité de surface suffisante de la plaque •
de raccordement.
Placez le joint dans la soupape.
→
Attention !
L’appareil peut être endommagé par un couple de
serrage trop fort !
Respectez le couple de serrage maxi des vis. •
67
français
Vissez les vis à 0,3
± 0,05 Nm
Attention :
N’enlevez pas la plaque
de bridage !
Fixez la soupape sur la plaque de raccordement. →
Plan coté pour la plaque de raccordement :
NO
IN/OUT
NC
M2,5
8,5 mini de prof.
ø maxi 2
18
21,5
10,5
Disposition des perçages :
3 voies PVDF 2 voies PEEK 2 voies
Type 0127
