Instruction Manual
deutsch
40
Montage
Vor der Montage Rohrleitungen und Flanschanschlüsse
→
von eventuellen Verschmutzungen säubern.
Zum Schutz vor Störungen gegebenenfalls einen
→
Schmutzfänger einbauen.
Maschenweite:
5 µm
Beachten Sie die Durchflussrichtung des Ventils.
Wirkungsweise*
A / I
T
B
* sieheauchdieBeschreibungderWirkungsweiseimKapitel
„PneumatischeDaten“
41
deutsch

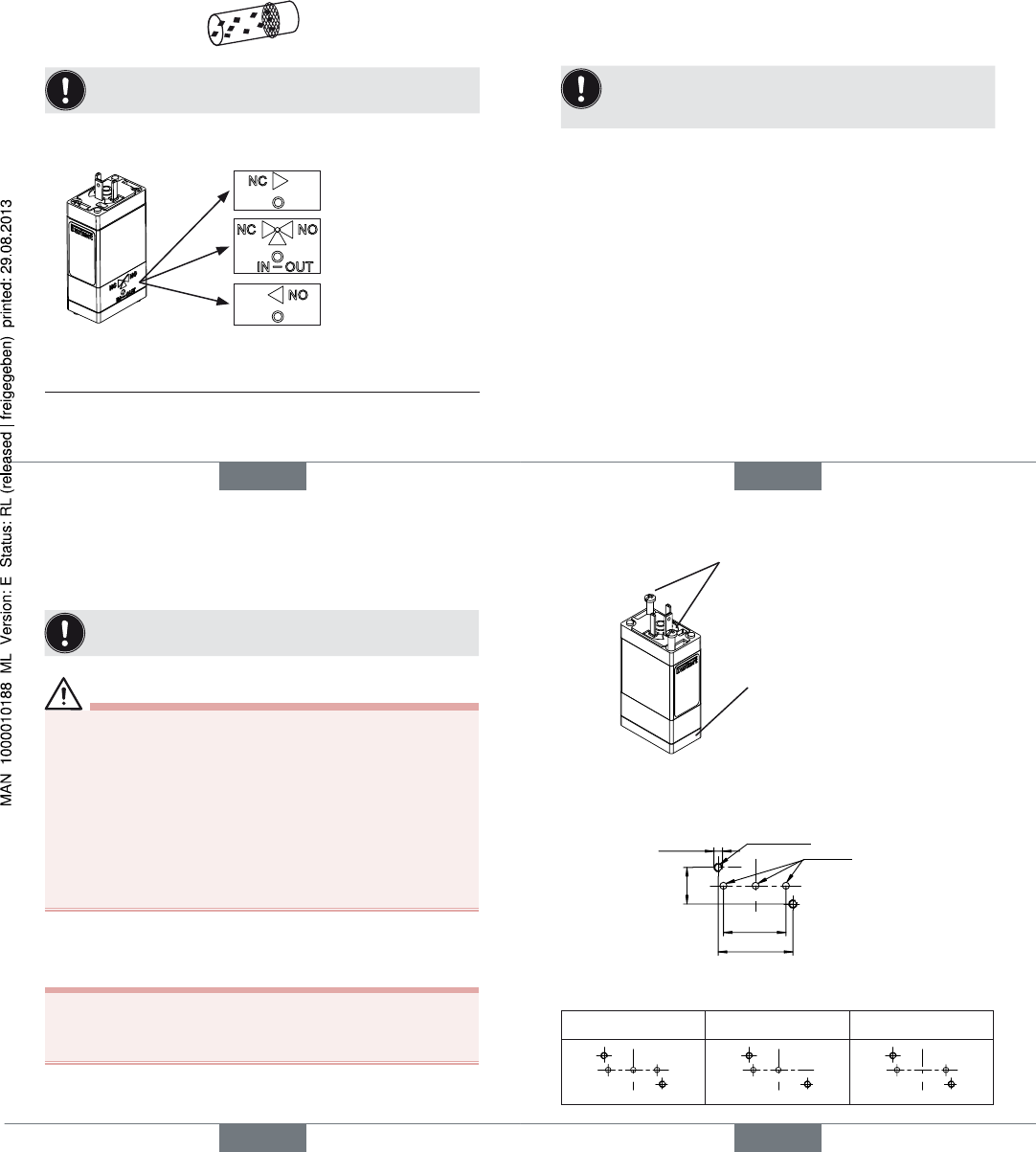

Kennzeichnung der Ventilanschlüsse auf dem Gehäuse:
NO Normally Open Anschluss stromlos offen
bei WWB
NC Normally Closed Anschluss stromlos ge-
schlossen, bei WWA bzw. I
IN/OUT für Druckanschluss (Verteiler) bzw.
Arbeitsanschluss (Mischer), bei WWT
Das Ventilgehäuse darf durch die Befestigungs-
schrauben bzw. durch übermäßiges Eindrehen der
Anschlussnippel nicht verspannt werden!
Die Gehäuse mit Gewinde- oder Schlauchanschluss haben
Befestigungsaugen für die Verschraubung von oben mit M3
bzw. von unten mit Blechschrauben BZ 3,9 x ... DIN 7971.
Gehäuse mit Gewindeanschluss:
Als Dichtungsmaterial PTFE-Band verwenden
→
Die Anschlussgewinde nur von Hand einschrauben →
Gehäuse mit Schlauchanschluss:
Flexibler Silikon- oder FKM-Schlauch mit 1,6-2mm
→
Innendurchmesser verwenden
deutsch
42
Ventil mit Flanschanschluss:
Die Verschlussplatte (orange eingefärbt) entfernen.
→
Flanschplatte nicht ablösen!
Warnung!
Gefahr durch Mediumsaustritt!
Undichte Anschlüsse bei ungenauem Sitz der Dichtungen,
bei unebener Anschlussplatte oder unzureichender Oberflä-
chengüte der Anschlussplatte.
Achten Sie bei den mitgelieferten Dichtungen auf den •
richtigen Sitz im Ventil.
Achten Sie auf die Ebenheit der Anschlussplatte.•
Achten Sie auf ausreichende Oberflächengüte der •
Anschlussplatte.
Die Dichtung in das Ventil einlegen.
→
Vorsicht!
Durch ein zu großes Anzugsmoment kann das Gerät
beschädigt werden!
Beachten Sie das max. Anzugsmoment der Schrauben. •
43
deutsch
Schrauben mit
0,3 ± 0,05 Nm
einschrauben
Achtung:
Flanschplatte nicht
ablösen !
Ventil auf der Anschlussplatte befestigen. →
Masszeichnung für Anschlussplatte:
NO
IN/OUT
NC
M2,5
min 8,5 tief
max. ø2
18
21,5
10,5
Anordnung der Bohrungen:
3-Wege 2-Wege PVDF 2-Wege PEEK
Typ 0127
