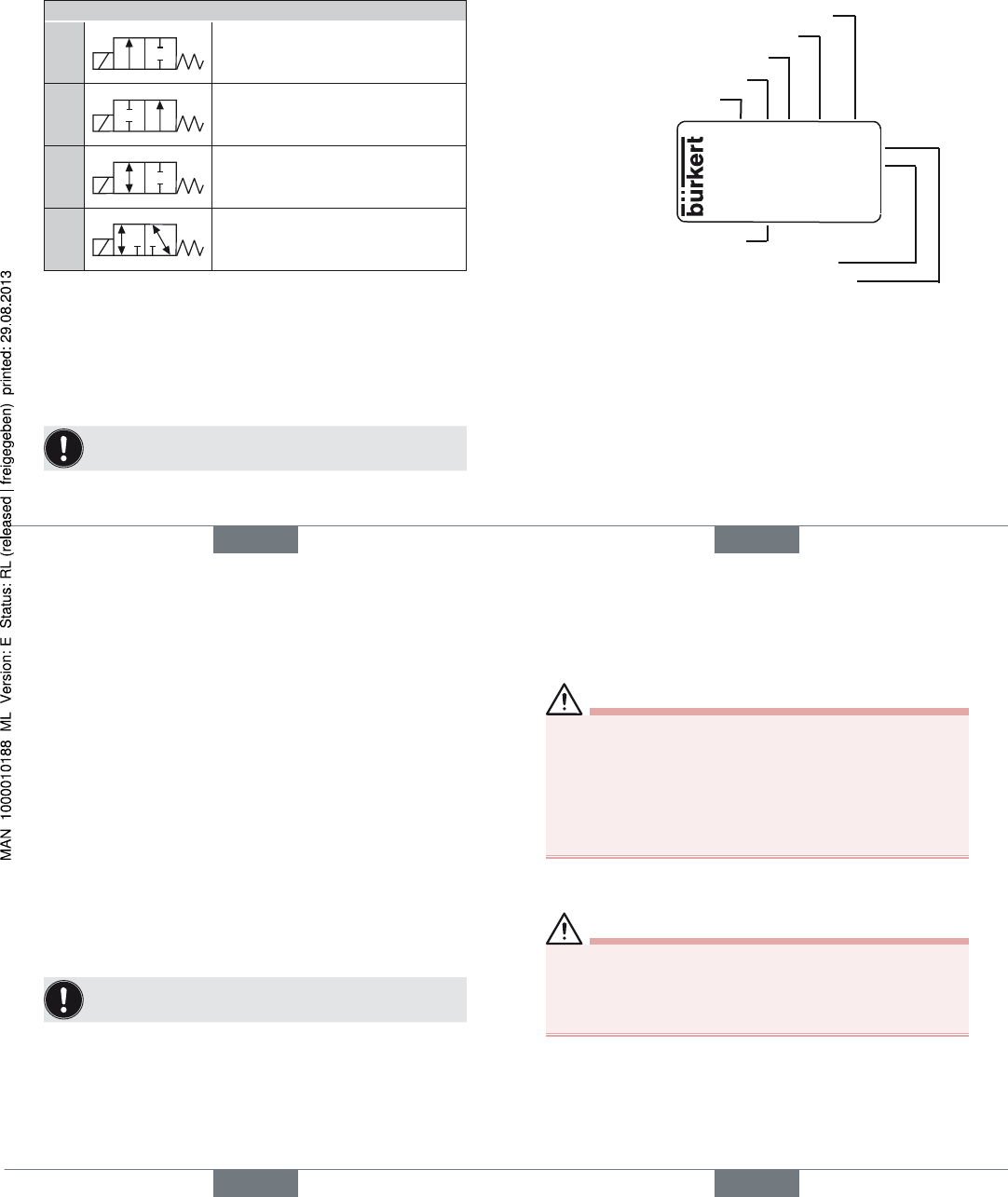

Wirkungsweisen
A
A
P/NC
2/2 Wege-Ventil, direktwirkend,
stromlos geschlossen
B
B
P/NO
2/2-Wege-Ventil, direktwirkend,
stromlos geöffnet
I
A
P/NC
2/2-Wege-Ventil, direktwirkend,
stromlos geschlossen,
Durchflussrichtung beliebig
T
A in/out
P/NC
R/NO
3/2-Wege-Ventil, direktwirkend,
universell einsetzbar
Druckbereich vac ... 2 bar
Leitungsanschlüsse Gewindeanschluss G1/8,
NPT1/8 oder UNF1/4-28
Flanschanschluss
Schlauchanschluss
Beachten Sie die auf dem Typschild angegebene
Daten für Spannung, Stromart und Druck.
37
deutsch
Made in Germany
00450000
W14UN
CE
0127 T 1,6 FKM PD
G1/8 PN0-2bar
24V AC/DC 3W
Ident-Nr.
Spannung-Frequenz-Leistung
Anschluss-Nenndruck
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
deutsch
38
Betriebspannung 12 V DC
24 V DC
24 V UC
110-120 V UC
220-240 V UC
Spannungstoleranz ± 10 %
Nennleistung
12-24 V 3,0 W
110-240 V 3,4 W
Nennbetriebsart Dauerbetrieb, ED 100 %
bei Blockmontage falls Temperaturen von Medien oder
Umgebung über +40 °C: Aussetzbe-
trieb 40% (10min)
Beachten Sie die auf dem Typschild angegebene
Daten für Spannung, Stromart und Druck.
39
deutsch
Warnung!
Verletzungsgefahr bei der Montage des Ventils.
Diese Arbeiten dürfen nur durch autorisiertes Fach-•
personal und mit geeignetem Werkzeug durchgeführt
werden!
Gewährleisten Sie nach einer Unterbrechung der elek-•
trischen oder pneumatischen Versorgung einen definierten
oder kontrollierten Wiederanlauf des Prozesses!
gefahr!
Gefahr durch hohen Druck!
Akute Verletzungsgefahr bei Eingriffen in die Anlage.
Vor dem Lösen von Leitungen und Ventilen, Druck abschal-•
ten und Leitungen entlüften.
Einbaulage: beliebig, vorzugsweise Antrieb nach oben.
Typ 0127
