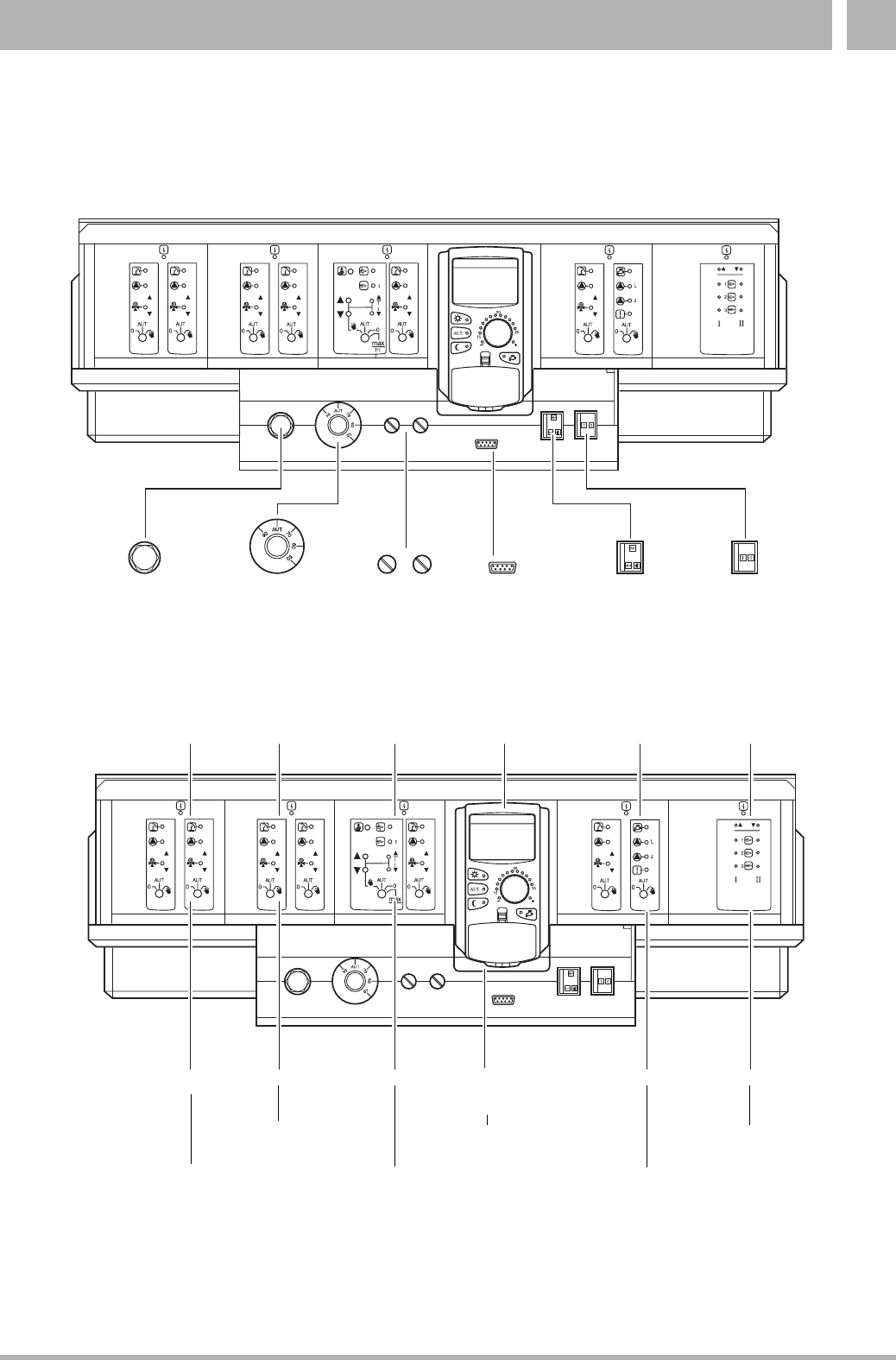

4 Bedienelemente
Die Bedienung für das Regelgerät Logamatic 4312 ist grundsätzlich gleich wie für Logamatic 4311.
Im Folgenden wird daher nicht mehr besonders auf Logamatic 4312 hingewiesen.
Modulbestückung
Kesselwasser-
Temperatur-
regler
F1 F2
Sicherungen
Anschluss
für externe
Servicegeräte
und MEC 2
Schalter für
Notbetrieb
Brenner
BetriebsschalterSicherheits-
temperatur-
begrenzer
Steckplatz:
AB 3
Modul:
FM 442 FM 442
Heizkreis 3
Heizkreis 4
Heizkreis 5
Warmwasser/
Zirkulationspumpe
oder
Heizkreis 5
Heizkreis 6
(bei Modul FM 442
auf Steckplatz 3)
12 4
ZM 432 FM 441 FM 447
Heizkreis 1
Heizkreis 2
Strategie (bei
Mehrkesselanlagen)
Kesselkreis
Brenner
Bedieneinheit
MEC 2
MEC 2
(CM 431)
