Module und ihre Funktionen5

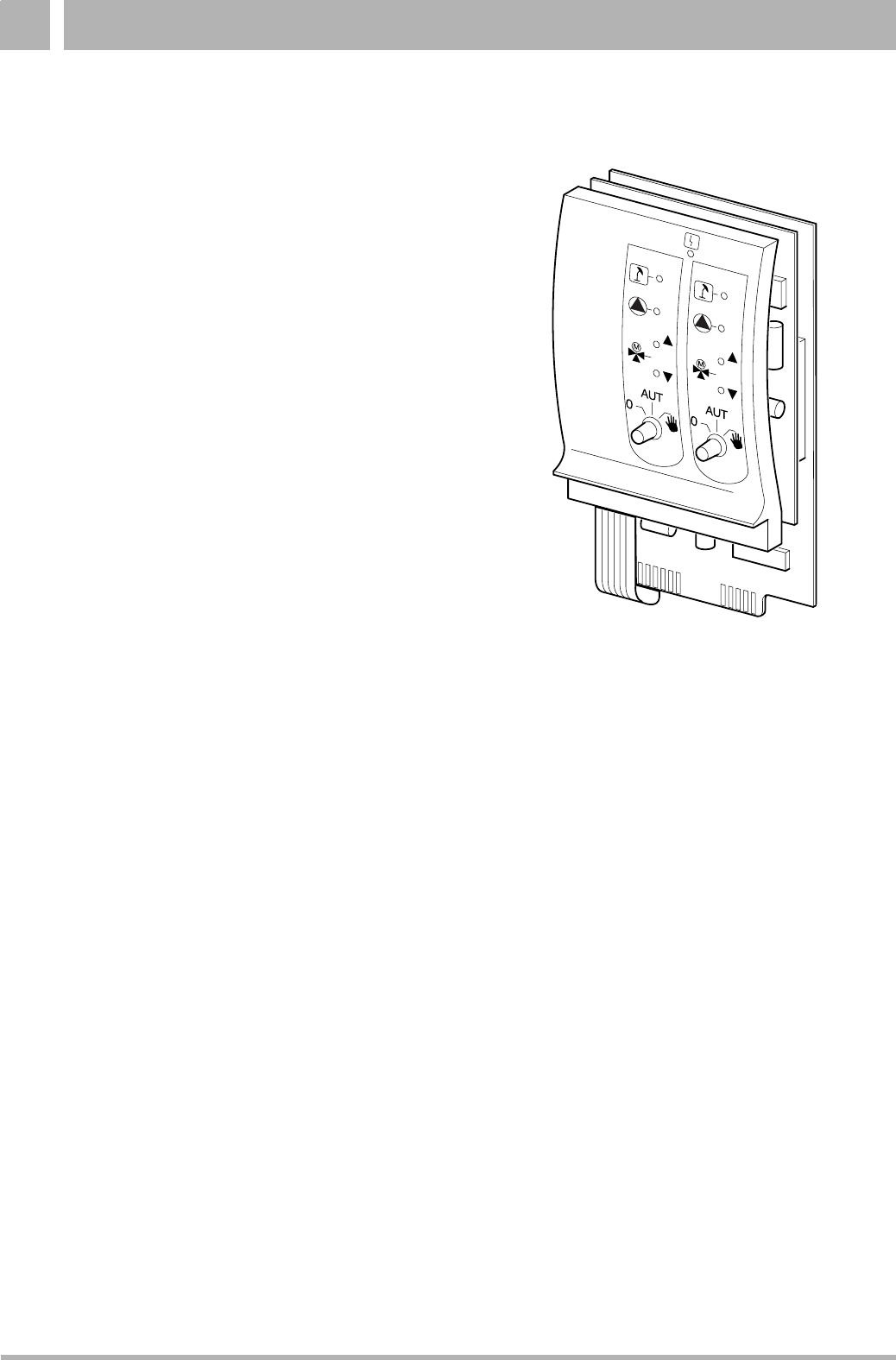

Heizkreismodul FM 442
Das Funktionsmodul FM 442 steuert zwei voneinander
unabhängige Heizkreise mit Mischer an.
Es kann bis zu viermal je Regelgerät aufgesteckt wer-
den.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktion.
Befindet sich der Handschalter
B nicht in Auto-
matikstellung, erfolgt im MEC 2 eine entsprechende
Meldung und die Anzeige
0 Störung leuchtet.
Benutzen Sie die Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit. Die Re-
gelfunktionen laufen während des Handbetriebs weiter.
Heizkreisfunktion 1+2
Handschalter Heizkreis
Anzeige 0 Allgemeine Störung
z. B. bauseitige Fehler,
Fühlerfehler, externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2.
Kontrolllampen für Heizkreisfunktionen
Anzeige
1 Heizkreis im Sommerbetrieb
Anzeige
8 Heizkreispumpe in Betrieb
Anzeige
U Mischer öffnet
Anzeige
V Mischer schließt
3 Hand: Die Heizkreispumpe wird eingeschaltet.
Das Heizkreisstellglied kann per Hand
bedient werden.
AUT: Der Heizkreis arbeitet im Automatikbe-
trieb.
0: Nur die Heizkreisladepumpe ist ausge-
schaltet. Die Regelfunktionen laufen wei-
ter.
