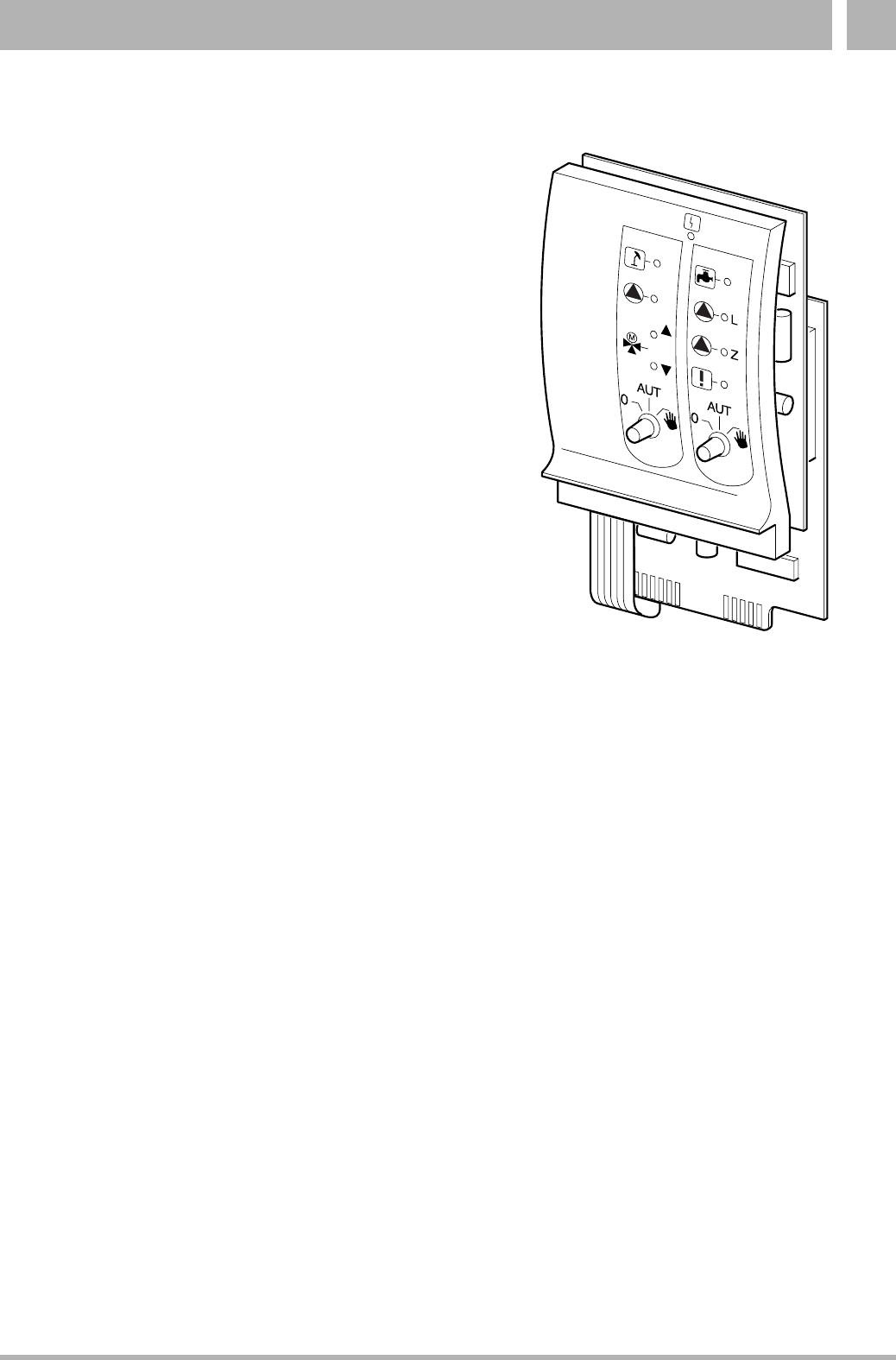

Heizkreis- und
Warmwassermodul FM 441
Mit dem Funktionsmodul FM 441 werden ein Heizkreis
mit Mischer sowie ein Warmwasserkreis mit Zirkulati-
onspumpe angesteuert. Es kann einmal pro Regelgerät
auf einem beliebigen Steckplatz aufgesteckt werden.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktion.
Befindet sich der Handschalter
B nicht in Auto-
matikstellung, erfolgt im MEC 2 eine entsprechende
Meldung und die Anzeige
0 Störung leuchtet.
Benutzen Sie die Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit.
Die Regelfunktionen laufen während des Handbetriebs
weiter.
Heizkreisfunktion
Handschalter für Heizkreis B
Warmwasserfunktion
Handschalter für Warmwasserbereitung B
Anzeige 0 Allgemeine Störung
z. B. bauseitige Fehler,
Fühlerfehler, externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2.
Kontrolllampen für Heizkreisfunktionen
Anzeige
1 Heizkreis im Sommerbetrieb
Anzeige
8 Heizkreispumpe in Betrieb
Anzeige
U Mischer öffnet
Anzeige
V Mischer schließt
Kontrolllampen für Warmwasserfunktionen
Anzeige
X Warmwasser ist kalt
Anzeige
8 L Speicherladepumpe in Betrieb
Anzeige
Z Thermische Desinfektion in Betrieb
Anzeige
8 Z Zirkulationspumpe in Betrieb
3 Hand: Die Heizkreispumpe wird eingeschaltet.
Das Heizkreisstellglied kann per Hand
bedient werden.
AUT: Der Heizkreis arbeitet im Automatikbe-
trieb.
0: Nur die Heizkreispumpe ist ausgeschal-
tet. Die Regelfunktionen laufen weiter.
3 Hand: Die Speicherladepumpe wird eingeschal-
tet.
AUT: Der Warmwasserkreis arbeitet im Auto-
matikbetrieb.
0: Nur die Speicherladepumpe ist ausge-
schaltet. Die Regelfunktionen laufen wei-
ter.
