Regeltoestel Logamatic 4211 - bedieningselementen4
8
Wijzigingen op basis van technische verbeteringen voorbehouden!
Bedieningsvoorschrift regeltoestel Logamatic 4211 • Uitgave 05/2000
Buderus Heiztechnik GmbH • http://www.buderus.be

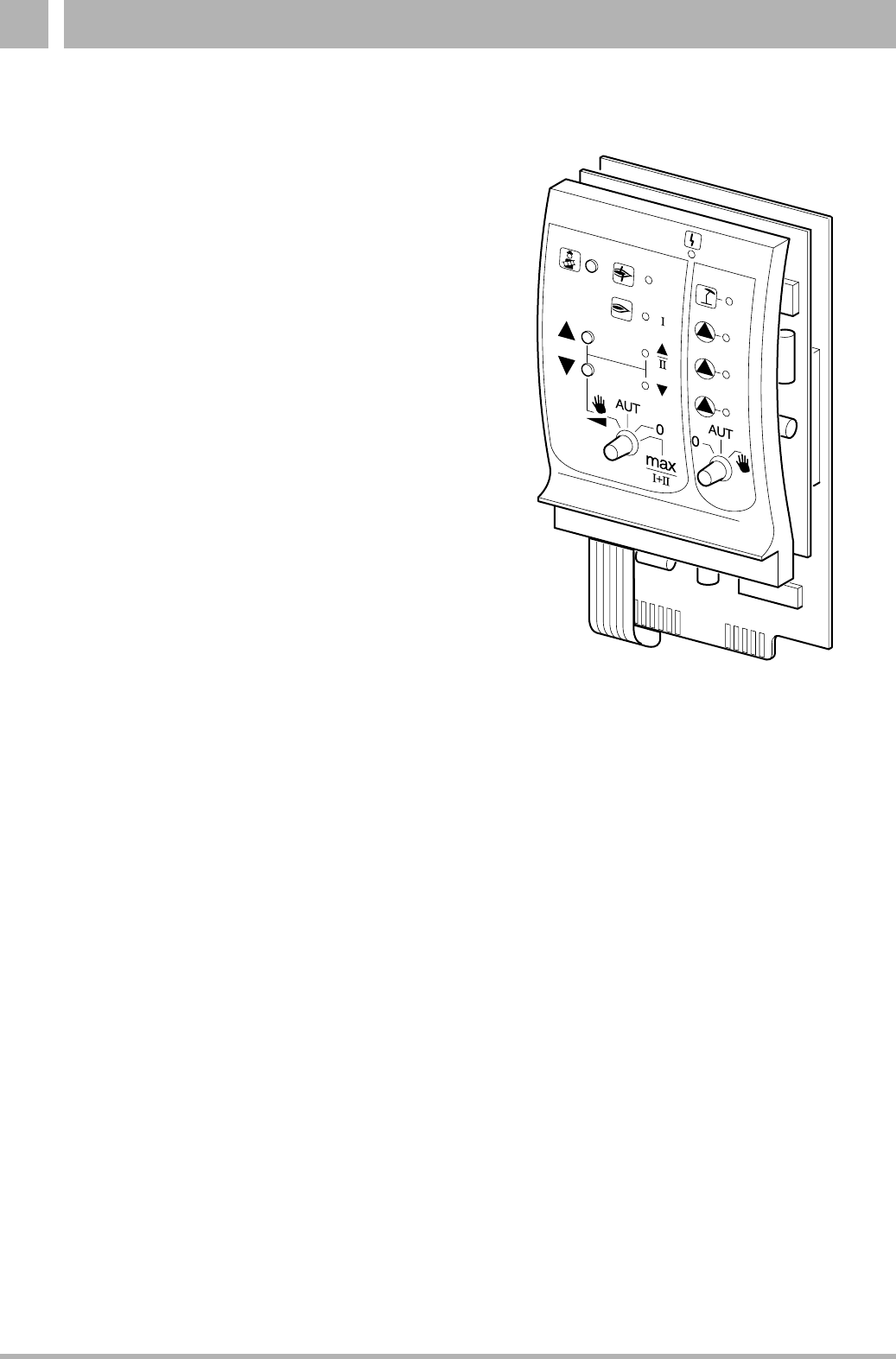

Brander-/verwarmingskring- en tap-
watermodule ZM 422
De module ZM 422 behoort tot de basisuitrustin van het
regeltoestel Logamatic 4211.
De handschakelaars op de module hebben enkel een
service- en onderhoudsfunctie.
Wanneer de handschakelaars zich niet in de stand "au-
tomatisch" bevinden, verschijnt op de MEC 2 een
overeenstemmende melding en licht het symbool
0
voor storing op.
Gebruik de handschakelaars niet om de installatie bij
een tijdelijke afwezigheid uit te schakelen. .
De regel-functies lopen tijdens het manuele bedrijf door.
Branderfunctie
Q Schoorsteenvegertoets voor de rookgastest
Houd de schoorsteenvegertoets enkele seconden inge-
drukt.
De verwarmingsregeling werkt met een verhoogde aan-
voertemperatuur gedurende 30 minuten.
Tijdens de rookgastest knipperen afwisselend de sym-
bolen
0 voor storing en 1 voor zomerbedrijf.
Om de rookgastest af te breken, drukt u opnieuw op de
schoorsteenvegertoets.
Handschakelaar brander
2
De handschakelaar zou steeds in de positie AUT moe-
ten staan. De posities 0, Hand en max I + II zijn speciale
instellingen, die enkel door deskundigen gekozen
mogen worden .
De brander kan rechtstreeks met de handschakelaar be-
diend worden.
3 Hand: Bij één- en tweetraps branders wordt enkel
de eerste trap als basisbelasting vrijgege-
ven. De tweede trap is spanningsloos. Het
toesturen van de luchtklepmotor is niet
mogelijk.
Bij een modulerende brander kan het ver-
mogen van de brander met de toets
5 tra-
ploos worden verhoogd en met de toets
6
traploos worden verlaagd.
AUT: De brander werkt in automatisch bedrijf.
0: De brander is uitgeschakeld. Behalve wan-
neer de schakelaar voor het noodbedrijf
van de brander zich in de positie
4 be-
vindt.
max I+II: De brander draait doorlopend tegen het
maximum vermogen.
Symbool 0 Algemene storing
b. v. uitvoeringsfout
voelerfout, externe storingen,
bekabelingsfout, interne
modulefout, manueel bedrijf.
De foutmeldingen verschijnen
als schermtekst op de
bedieningseenheid MEC 2.
Controlelampjes voor de branderfunctie
symbool
9 branderstoring
symbool
A brander in bedrijf
symbool
U modulatievermogen wordt verhoogd
symbool
V modulatievermogen wordt verlaagd
Controlelampjes voor de verwarmingskring 0 en tapwaterfunctie
symbool
1 verwarmingskring 0 in zomerbedrijf
symbool
8 verwarmingskring 0 resp. ketelpomp in bedrijf
symbool
5 L boilerlaadpomp in bedrijf
symbool
8 Z omlooppomp in bedrijf
Z
L
