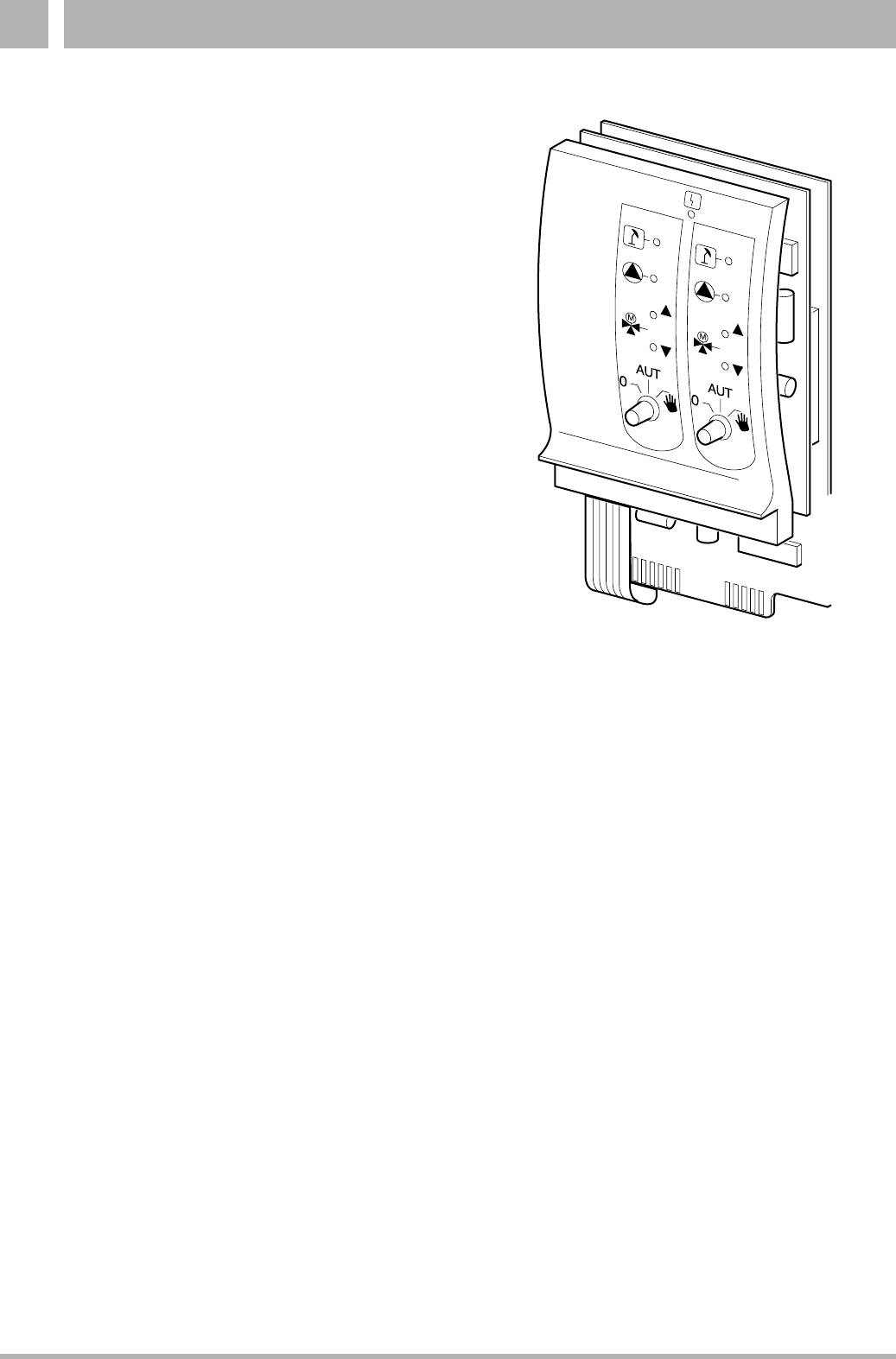

Verwarmingskringmodule FM 442
De functiemodule FM 442 stuurt twee onderling onaf-
hankelijke verwarmingskringen met mengklep.
Er kunnen twee modules per regeltoestel ingestoken
worden.
De handschakelaars op de module hebben enkel een
service- en onderhoudsfunctie.
Wanneer de handschakelaar
B zich niet in de
positie "automatisch" bevindt,
verschijnt op de MEC 2 een overeenstemmende mel-
ding en licht het symbool
0 storing op.
Gebruik de handschakelaar niet om de installatie bij een
tijdelijke afwezigheid uit te schakelen.
Verwarmingskringfunctie 1
Handschakelaar verwarmingskring B
3 Hand: de verwarmingskringpomp wordt inge-
schakeld. De mengklep van de verwar-
mingskring kan manueel bediend worden.
AUT: de verwarmingskring werkt in automatisch
bedrijf.
0: de verwarmingskringlaadpomp is uitge-
schakeld.
De mengklep werkt niet. De regelfuncties
lopen door.
Verwarmingkringfunctie 2 stemt
overeen met deze van verwarmings-
kring functie 1
Symbool 0 Algemene storing
b. v. uitvoeringsfout
voelerfout, externe storingen,
bekabelingsfout, interne
modulefout, manueel bedrijf.
De foutmeldingen verschijnen
als schermtekst op de
bedieningseenheid MEC 2.
Controlelampjes voor de verwarmingskringfunctie
Symbool
1 verwarmingskring in zomerbedrijf
Symbool
8 verwarmingskringpomp in bedrijf
Symbool
5 mengklep gaat open
Symbool
6 mengklep gaat dicht
