Installation Instructions

34 Allure Rev. F juni 2013

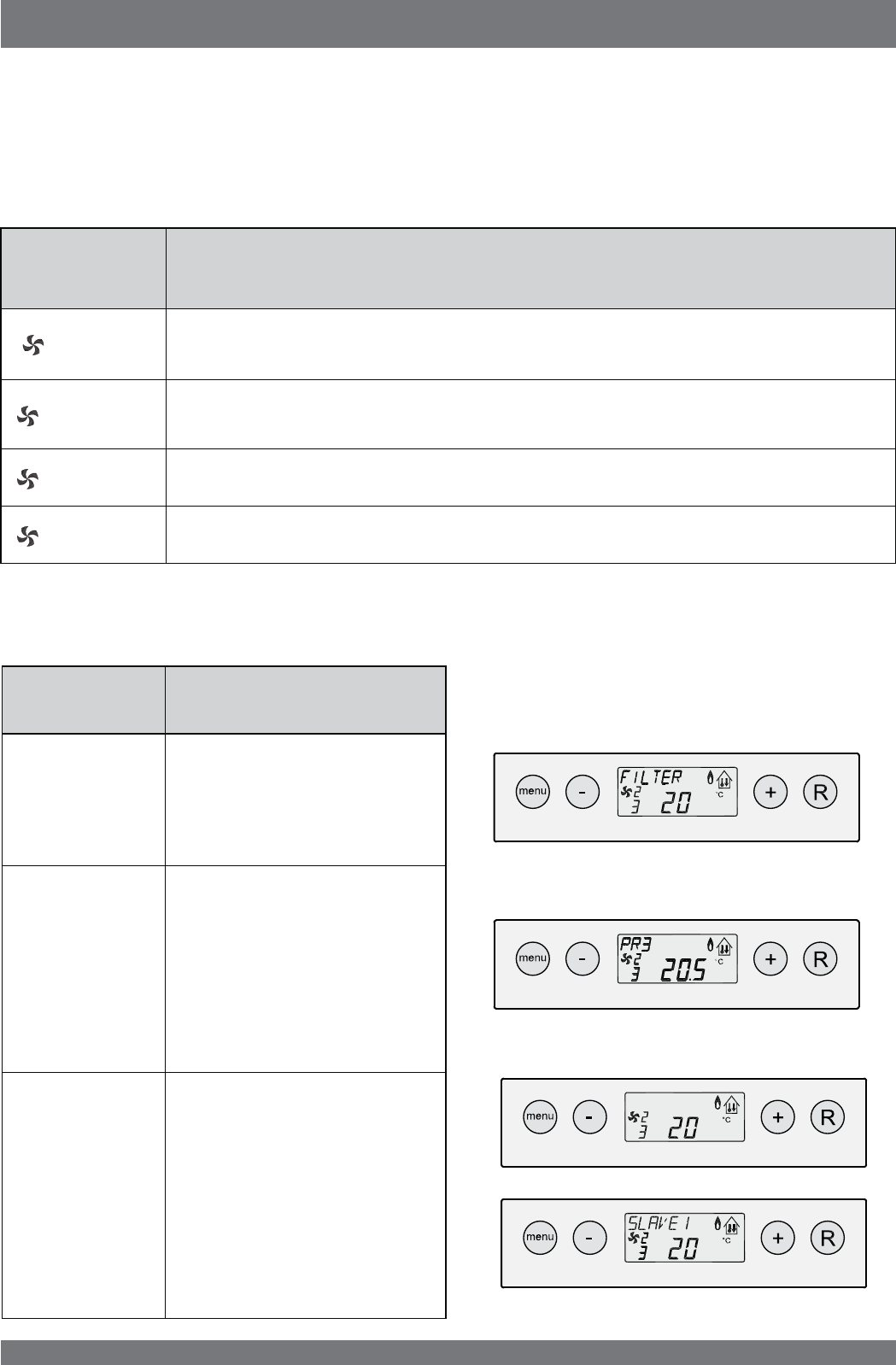

Meldingstekst
op display
Omschrijving
FILTER
Wanneer de tekst “FILTER” op display
YHUVFKLMQWGDQPRHWKHW¿OWHUZRUGHQ
schoongemaakt resp. worden ver-
vangen; voor uitgebreide informatie
hierover zie § 9.1
PR1 t/m PR6
Wanneer de tekst “PR1 t/m PR6” op
display wordt weergegeven dan is
één van de 6 voorgeprogrammeerde
buitenlucht programma’s actief, zie ook
§7.8.
,QGLHQRRNGH¿OWHUPHOGLQJDFWLHIZRUGW
dan wordt de weergave van buiten-
luchtprogramma “overschreven” door
de tekst “FILTER”.
SLAVE1, SLAVE2 of
SLAVE3
Bij gekoppelde toestellen wordt bij
de meldingstekst weergegeven welk
toestel de “Slave 1” t/m “Slave 3” is;
voor uitgebreide informatie hierover zie
§5.7.11.
6.3.3 Status systeemventilator bij bedrijfssituatie
Op deze plaats van het display is een ventilatorsym-
bool samen met een nummer zichtbaar. Als de sy-
steemventilator draait dan is het ventilatorsymbooltje
zichtbaar; staat de ventilator stil dan is het ventilator
symbooltje niet zichtbaar.
Het nummer achter het symbooltje geeft de ventilar-
situatie weer; voor verklaring van de nummers zie on-
derstaande tabel.
Status ventilator-
situatie op display
Allure toestel
Omschrijving
“
“ 1
Het systeemventilator toerental ligt tussen minimumluchtinstelling (stapnr. 2) en maximum luchtinstelling
(stap nr. 3) of staat stil.
Wanneer ventilator stil staat is ventilatorsymbooltje niet zichtbaar.
2
Het systeemventilator toerental ligt tussen minimumluchtinstelling (stapnr. 2) en maximum luchtinstelling
(stap nr. 3).
Het ventilatorsymbooltje is altijd zichtbaar.
3
De systeem ventilator draait continu op maximum luchtinstelling (stap nr. 3).
Het ventilatorsymbooltje is altijd zichtbaar.
4
De systeem ventilator draait continu op koeling luchtinstelling (stap nr. 4).
Het ventilatorsymbooltje is altijd zichtbaar.
6.3.4 Meldingstekst bij bedrijfssituatie
Op deze plaats van het display kan een meldingstekst
komen te staan. De melding “Filter” heeft altijd voor-
rang t.o.v. de overige meldingsteksten.
De volgende meldingsteksten kunnen zichtbaar wor-
den tijdens bedrijfssituatie:
Hoofdstuk 6 LED weergave systeem
