6.3 Bedrijfssituatie
Tijdens de bedrijfssituatie kunnen op het display een 5-tal ver-
schillende situaties/waarden tegelijk worden weergegeven.
Stapnr.
bedrijfs-
situatie
Omschrijving
0 Geen warmtevraag, rustpositie
1 Voorventileren rookgasventilator
2 Ontsteken
3 Brander in bedrijf (ruimtethermostaat)
4 Brander in bedrijf bij buitenluchtprogramma (minimale uitblaastemperatuur)
5 Naventileren rookgasventilator
b Blokkering op temperatuur
c Anti-pendel bij warmtevraag
6 Koelvraag, koelrelais is bekrachtigd
7 Koelvraag, koelrelais is niet bekrachtigd
8 Koelvraag, condensingunit niet aangesloten (stapnr. 15 = 0, PC code 4CB)
9 Koelvraag, ingestelde koeltemperatuur is bereikt

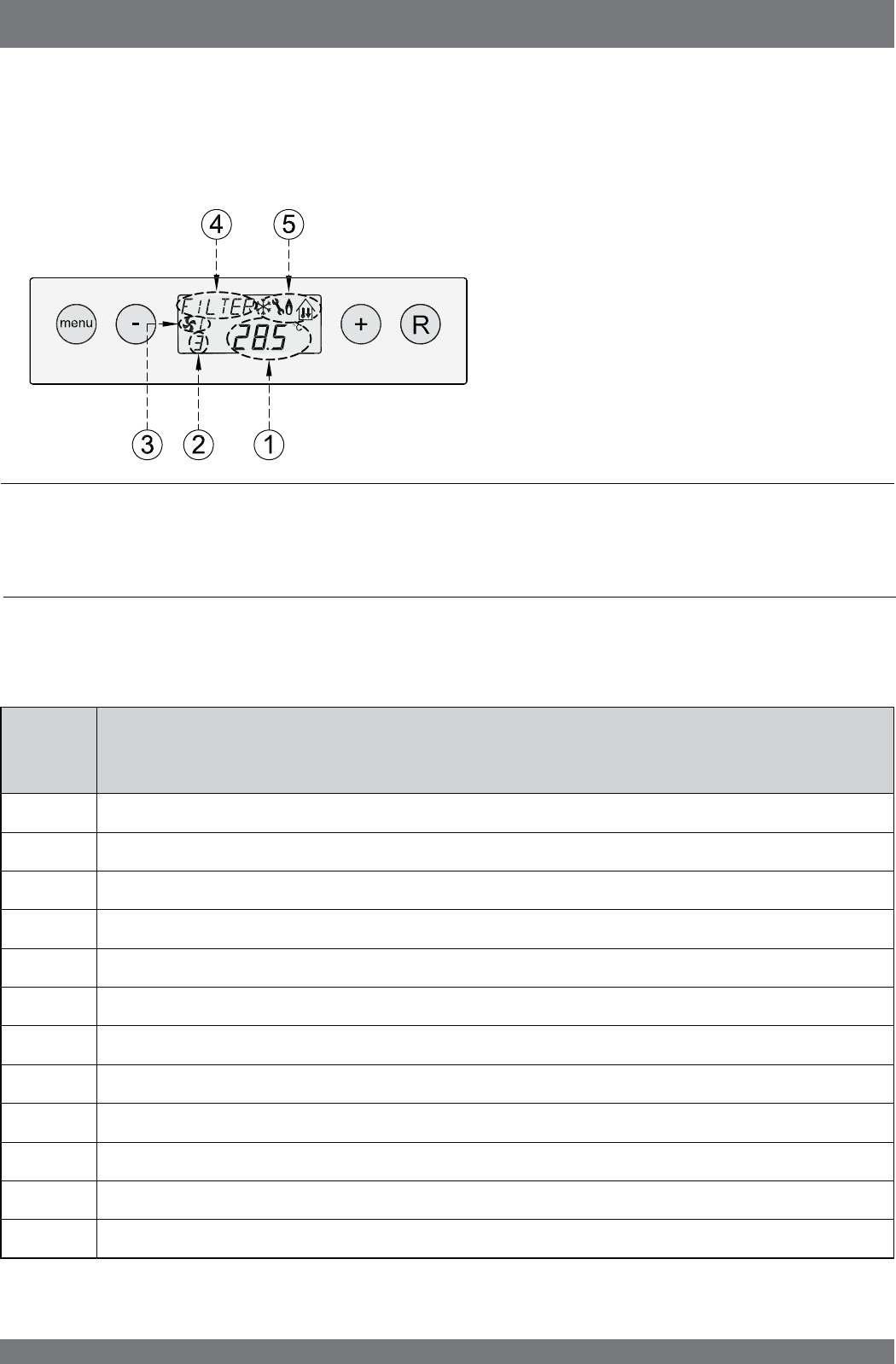

1 = 7emperatuur  1
2 = 6tapQummer EeGrLMIVVLtuatLe  2
 = 6tatuV YeQtLlatorVLtuatLe  
 = MelGLQJVteNVt  
 = WeerJaYeV\mEool toeVtel VtatuV  
6.3.1 Temperatuurweergave
Hier wordt weergeven de actuele temperatuur bij tem-
peratuurvoer T3. Voor de uitleg van de werking en de
postie van de temperatuurvoeler T3 zie § 5.7.3.
Dit is dus niet de ruimtetemperatuur en is daarom dan ook
anders dan de temperatuur die op de display van de ruimte-
thermostaat staat weergegeven!
6.3.2 Stapnummer bedrijfssituatie
Hier wordt weergeven de actuele situatie waarin het
toestel zich op dat moment bevindt.
