Installation Instructions

32 Allure Rev. F juni 2013

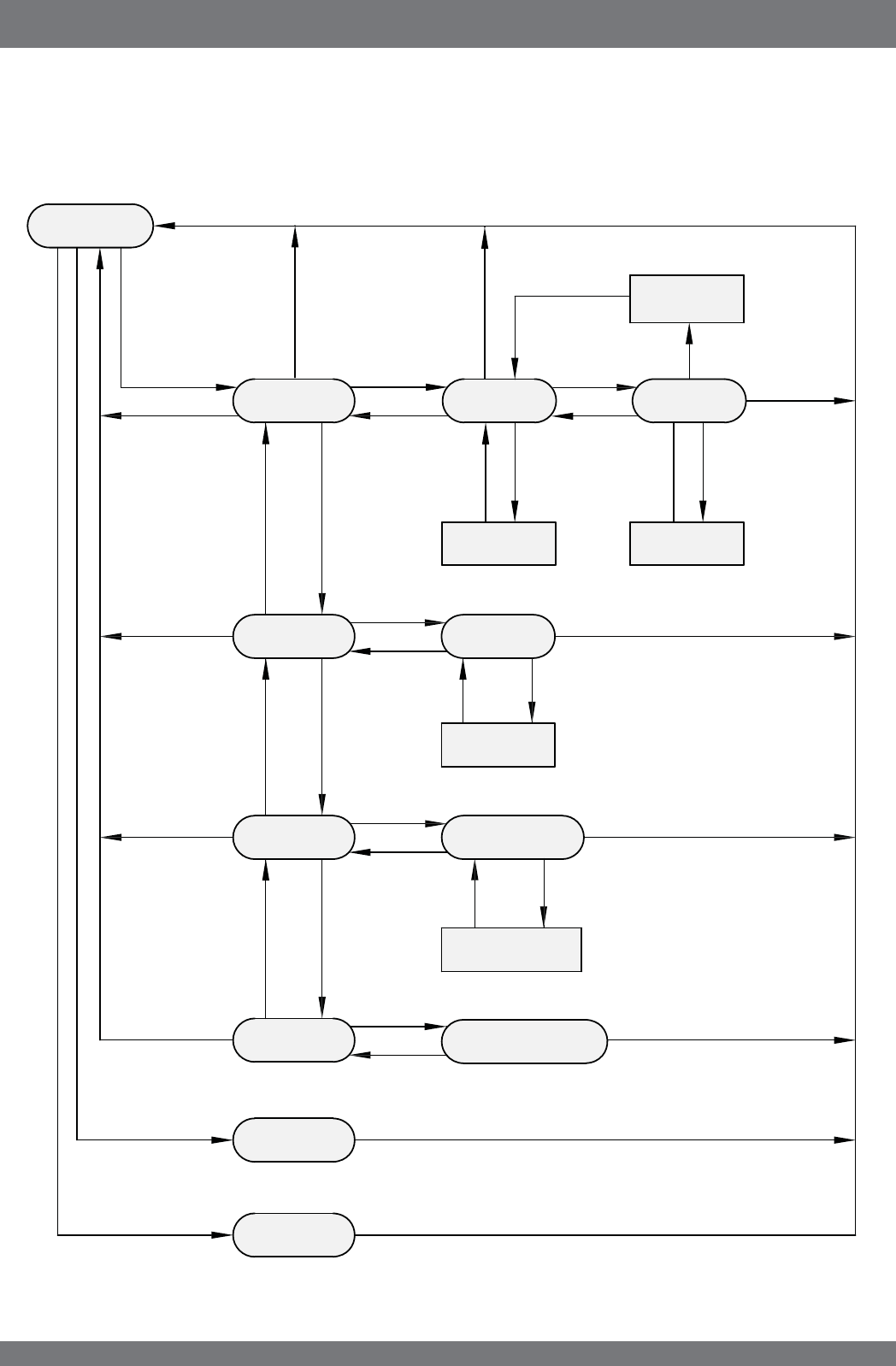

6.2 Menustructuur display
BEDRIJFSSITUATIE
(§ 6.3)
Indien 2 min. geen
toets wordt bediend
Indien 5 min. geen
toets wordt bediend
INSTELPROGRAMMA
(§ 6.4)
Druk op ‘R’ - toets
INSTEL MENU
(§ 6.4)
INSTEL WAARDE
(§ 6.4)
GEWIJZ. WAARDE
WORDT OPGESLAGEN
(§ 6.4)
Druk op
‘MENU’ - toets
Druk op
‘MENU’ - toets
Druk op
‘R’ - toets
Druk op
‘MENU’ - toets
Druk op
‘MENU’ - toets
Indien 5 min. geen
toets wordt bediend
Druk op
‘R’ - toets
STAP SELECTIE
(§ 6.4)
WIJZ. INSTELWAARDE
(§ 6.4)
Druk op
‘-’ - toets
Druk op
‘+’ - toets
Druk op
‘-’ - toets
Druk op
‘+’ - toets
Druk op
‘-’ - toets
Druk op
‘+’ - toets
Druk op
‘-’ - toets
Druk op
‘+’ - toets
Druk op
‘-’ - toets
Druk op
‘+’ - toets
Druk op ‘R’ - toets of
Druk op
‘MENU’ - toets
Druk op
‘R’ - toets
Indien 5 min. geen toets wordt bediend
UITLEESPROGRAMMA
(§ 6.5)
UITLEES MENU
(§ 6.5)
AANPASSING TOERENTAL
ROOKGASVENTILATOR
(§ 7.2)
STAP SELECTIE
(§ 6.5)
Indien 20 min. geen toets wordt bediend
indien 2 min. geen
toets wordt bediend
Druk op
‘MENU’ - toets
Druk op
‘R’ - toets
Druk op ‘R’ - toets of
indien 2 min. geen
toets wordt bediend
SERVICE INSTELLING
(§ 7.2)
SERVICE FUNCTIE ACTIEF
(§ 7.2)
Druk op
‘-’ - toets
Druk op
‘+’ - toets
Druk op
‘-’ - toets
Druk op
‘+’ - toets
Druk op ‘R’ - toets of
indien 2 min. geen
toets wordt bediend
Druk op
‘MENU’ - toets
Druk op
‘R’ - toets
FILTERMELDING
(§ 9.1)
BEPALING SYSTEEM CURVE
(§ 7.6)
Indien 120 sec. geen toets wordt bediend
SYSTEEM CURVE
(§ 7.6)
1DVFKRRQPDNHQUHVSYHUYDQJHQ¿OWHUV
Druk op ‘R’ - toets > 5 sec.
Druk gelijktijdig > 10 sec.
op ‘-’ en ‘+’ - toets
FABRIEKSINSTELLING
(§ 7.9)
Hoofdstuk 6 LED weergave systeem
