Etape Activité

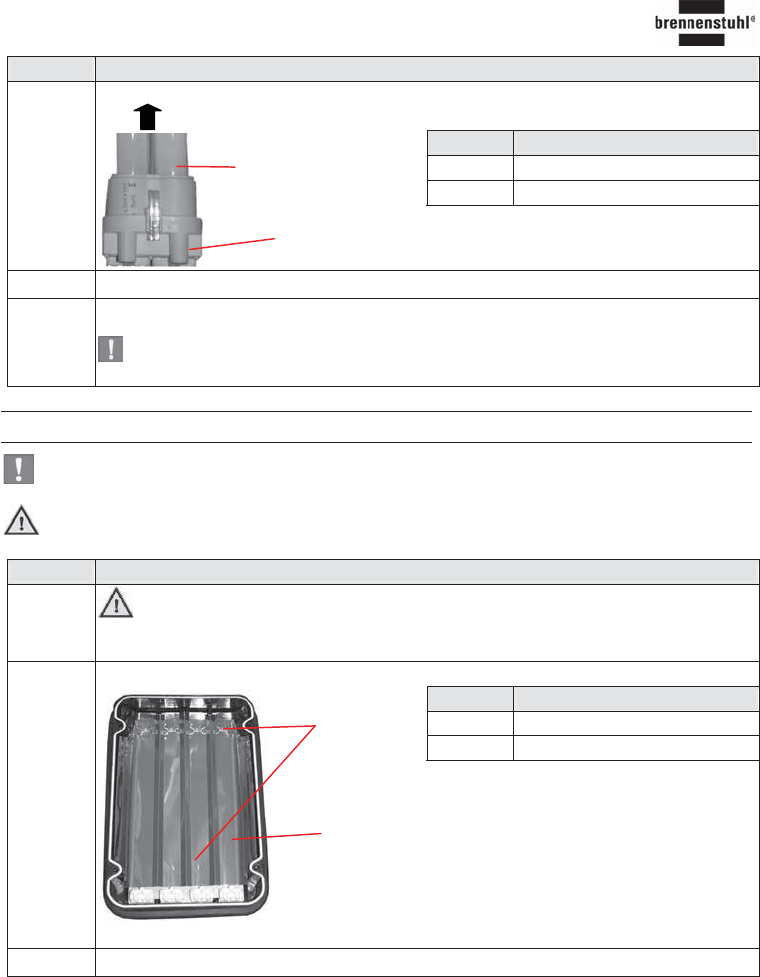

Retirer maintenant l’ampoule en tirant vers le haut.
N° Désignation
4 Ampoule
5 Douille
3
4 Insérer la nouvelle ampoule par une pression douce.
5 Placer le globe de protection. Visser les 4 vis du globe de protection. Replacer le joint sur le
globe de protection.
IMPORTANT : Faire attention à ajuster correctement le joint entre le boîtier et le globe
de protection
6.3 Remplacement du câble d'alimentation
IMPORTANT : Un câble abîmé peut être échangé exclusivement par le producteur, son
représentant de service ou une personne qualifiée par un câble d’alimentation équivalent.
DANGER : De telles interventions signifient un danger de mort par coup électrique.
Etape Activité
1
DANGER : Retirer la fiche d'alimentation avant l'ouverture de la lampe !
Enlever les ampoules (voir chapitre Remplacement des ampoules Etape 1 à 3)
Dévisser les 6 vis du réflecteur. Prenez le réflecteur avec prudence
N° Désignation
17 Vis du réflecteur
18 Réflecteur
2
Sous le réflecteur il se trouve une plaque métallique.
3 Dévisser les vis de la plaque métallique. Mettez la plaque métallique debout.
5
4
18
