Power Jet-Light 4 x 36 W IP 54
Mode d'emploi 26 Etat : 7201S-07-2007_K

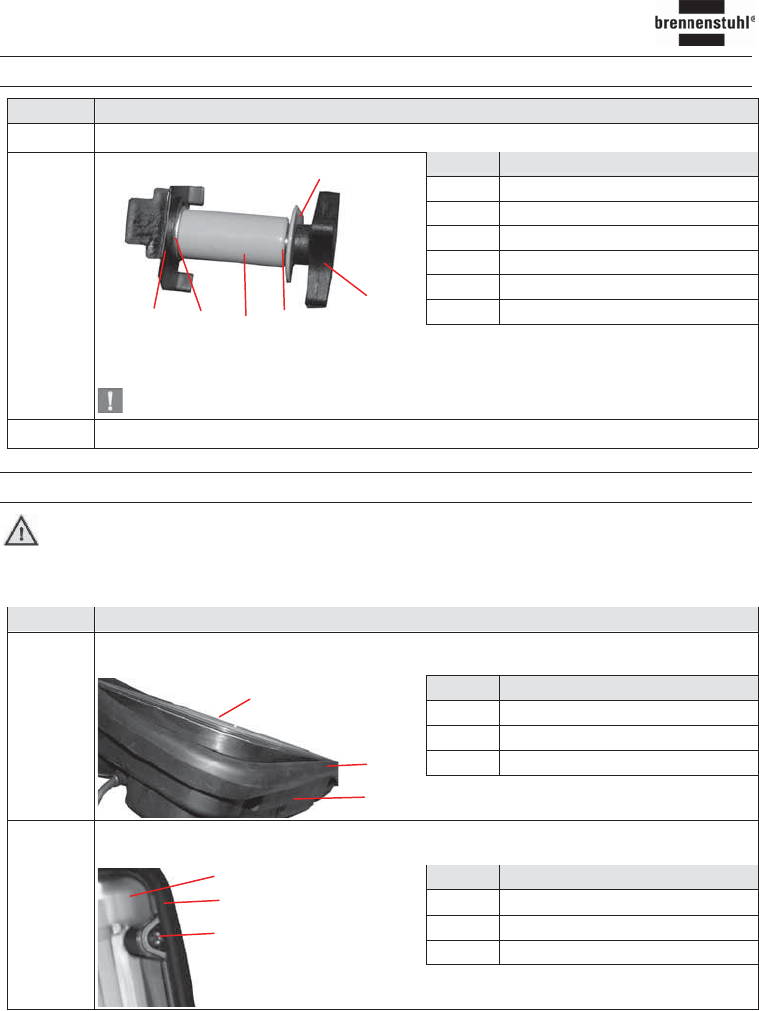

6.1 Première mise en service
Etape Activité
1 Mettre le support sur l’étrier. Visser l’ensemble avec les boulons.
N° Désignation
6 Support (Construction d’étrier)
9 Vis de réglage
16 Douille d’écartement
13 Boîtier (Châssis de lampe)
22 Rondelle
23 Rondelle dentée
2
Fixer le châssis de lampe. Pour cela utiliser les douilles d’écartement et les vis de réglage,
qui permettent également de régler l’angle de la lumière.
IMPORTANT : Contrôler tous les raccords vissés avant la première mise en service.
3 Appuyer sur le commutateur Marche-Arrêt.
6.2 Remplacement des ampoules
DANGER :
Retirer la fiche d’alimentation avant l’ouverture de la lampe !
Laisser refroidir la lampe avant de la toucher (au moins 15 minutes). Risques de brûlures.
Etape Activité
Coucher la lampe sur la face arrière. Pousser l’enveloppe en caoutchouc dans le coin vers le
bas.
N° Désignation
3 Globe de protection
11 Enveloppe en caoutchouc
13 Boîtier (Châssis de lampe)
1
Dévisser les 4 vis de la couverture de protection.
Enlever la couverture de protection.
N° Désignation
3 Globe de protection
11 Enveloppe en caoutchouc
2 Vis du globe de protection
2
3
11
13
3
11
2
9
6
16
13
22
23
