Branchement de Gaz (XR8ĆG seulement)
RÉGLAGE ET TEST DE PRESSION
Les fours XR8ĆG ont une capacité nominale de 32
kW (116 MJ) (110,000 BTU/Hr). Tous les fours sont
réglés en usine en fonction du type de gaz spécifié
sur la plaque signalétique.
Pression à l'entrée
Gaz Naturel Gaz Propane
Min Max Min Max
W.C. 6.0 14.0 11.0 14.0
kPa 1.2 3.5 2.7 3.5
Pression au collecteur
Gaz Naturel Gaz Propane
W.C. 3.5 10.0
kPa .87 2.5
D Pression à l'entrée - Pression du gaz d'arriĆ
vée, avant l'entrée du four.
D Pression au Collecteur - Pression du gaz à
l'entrée du ou des brûleurs principaux.
D Min - Pression recommandée pour le fonctionĆ
nement du four.
D Max - Pression maximale à laquelle le fabricant
garantit le fonctionnement du four.
Pour maintenir la bonne pression de gaz, chaque
four est livré avec un régulateur. Le régulateur est
essentiel pour le fonctionnement correct du
four et il ne doit pas être retiré. Il est préréglé
pour alimenter le four avec une pression de gaz
naturel au collecteur de .87 kPa (3.5" WC ) à la coĆ
lonne d'eau]) et une pression de propane au colĆ
lecteur de 2.59 kPa (10.0" WC).
NE PAS INSTALLER DE RÉGULATEUR SUPPLÉĆ
MENTAIRE OÙ LE FOUR SE CONNECTE SUR
L'ALIMENTATION DE GAZ SAUF SI LA PRESSION
D'ENTRÉE EST AU-DESSUS DU MAXIMUM.
Avant le raccordement du four, veillez à bien purĆ
ger les conduites de gaz de toutes rognures méĆ
talliques, limaille, bavures d'enduit et autres déĆ
bris. Après le raccordement, vérifiez la pression
du gaz.
Le four et sa vanne d'arrêt individuelle doivent être
déconnectés du système d'alimentation en cas de
test des conduites à pression manométrique suĆ
périeure à 1/2 psi (3.45 kPa).
En cas de test à pression manométrique de 1/2 psi
(3.45 kPa) ou moindre, le four doit être isolé du
système par la fermeture de sa vanne d'arrêt maĆ
nuelle individuelle.
Branchement
de Gaz
71 mm (2.78")
Branchement
de Gaz
961 mm (37.83")

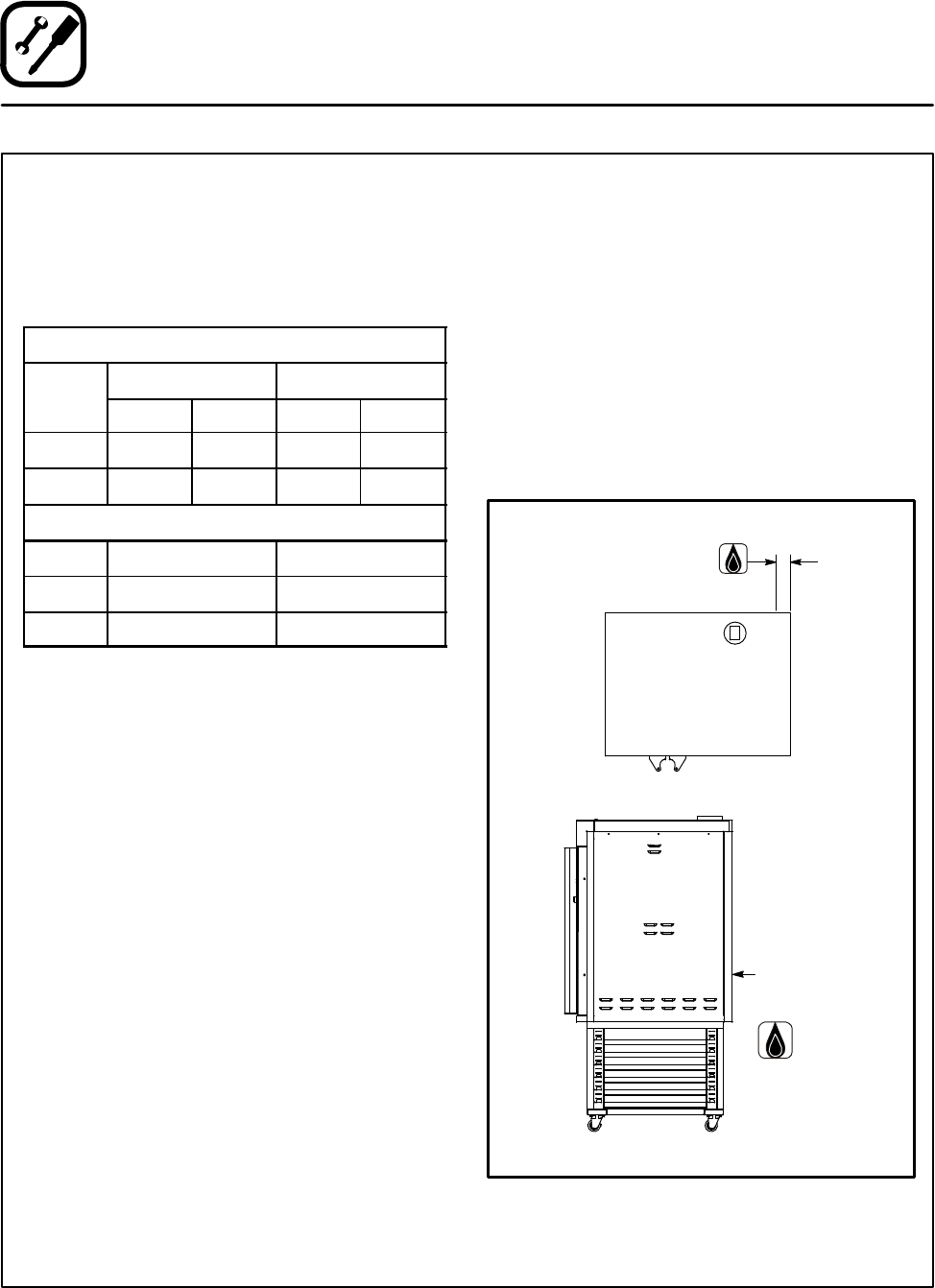

VUE LATÉRALE AVEC LE STAND
Figure 4
