Blockbohlenhaus Lillevilla 128-3 28mm – 24.11.2014 Seite 1
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt folgende Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die vorgeschriebenen Fundamente und
Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten.
Wanddbohlen 28 mm x 112 mm
Sockelmaß 2100 mm x 2100 mm
Außenmaß Wände 2300 mm x 2300 mm
Dachfläche 9,9 m²
Firsthöhe 2260 mm
Türblattmaß 1200 mm B/1700 mm H
Gewicht 620 kg
alle Angaben circa.
Lillevilla 128-3
Blockbohlenhaus mit 28mm
Wandstärke
Sockelmaß 2100 mm x 2100 mm

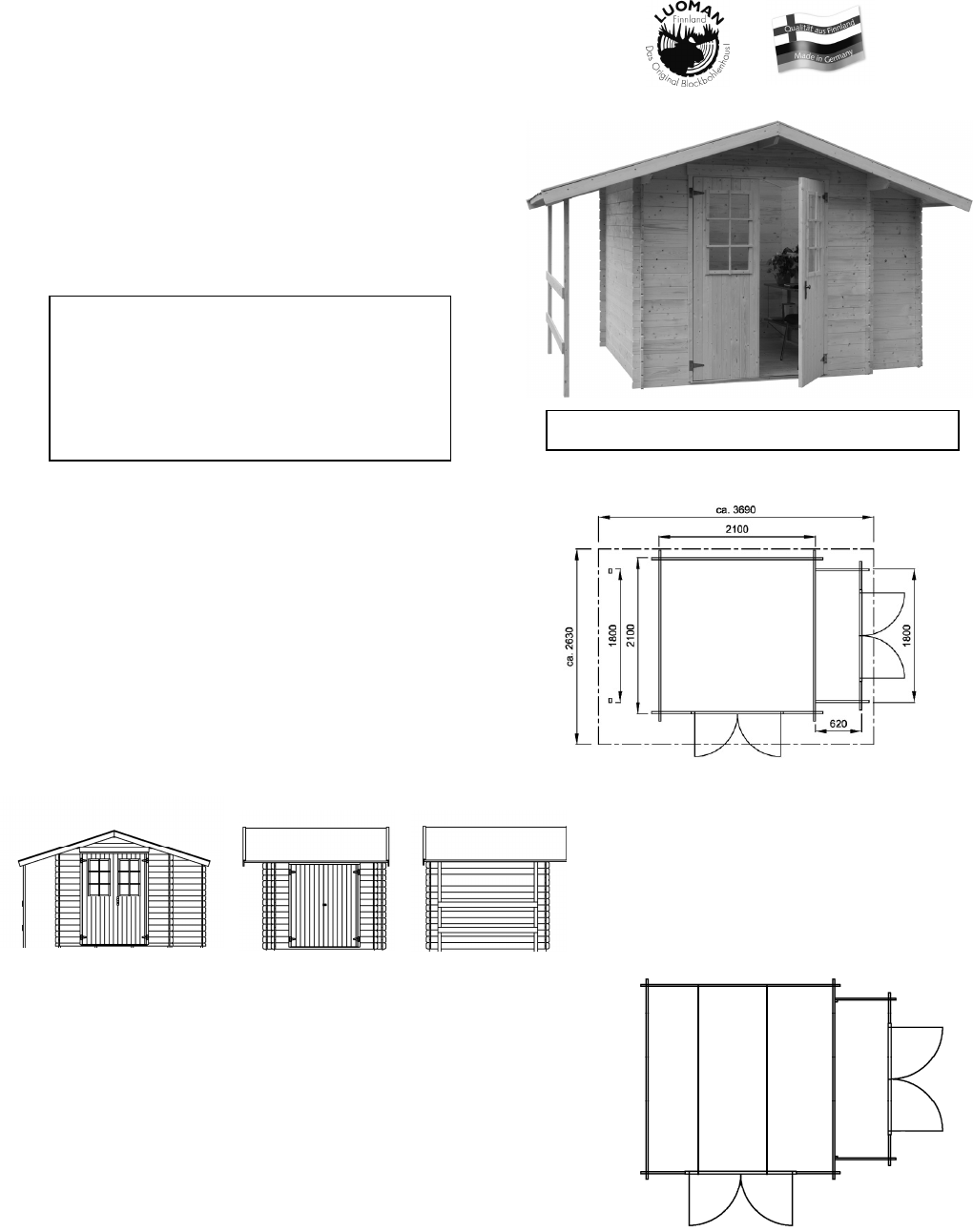

Grundriss und Fundamentplan
(6 Fundamenthölzer)
Fundamenthölzer 1-4 = 36 x 60 x 2100mm
Fundamenthölzer 5-6 = 36 x 60 x 1800mm
Sockelmaß 2100 mm x 21
00 mm
1 2 3 4+5 6
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten
Seite der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
