Blockbohlenhaus LV 474 28 mm, 16.11.2016 Seite 1

Für die Meldung eines Garantiefalles

benötigten Sie einen Garantiecode.

Diesen finden Sie auf der letzten Seite

der dem Bausatz beiliegenden

Montageanleitung und der

Verpackung des Hauses!

Sehr geehrter Kunde,

lesen Sie diese Anleitung vor dem Aufbau bitte vollständig

durch. Bei Unklarheiten wenden Sie sich bitte vor dem

Aufbau an Ihren Verkäufer.

Falls Sie Ersatzteile benötigen, verwenden Sie bitte die

Teileliste dieser Aufbauanleitung und tragen Sie in dieser

bitte unbedingt die Garantienummer ein, bevor Sie diese

Liste Ihrem Fachberater zur Bearbeitung aushändigen.

Werkskontrolle durch:________________________

Außerdem:

Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-

erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles

Aufbauteam.

Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-

schriften und halten Sie die in der Statik vorgeschriebenen Fun-

damente und Befestigungen ein!

Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst

mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon

nicht abgedeckt und werden ggfs. weiterführende Berechnungen

bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im

Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an

Ihren Verkäufer.

Wandbohlen 28 mm x 135 mm

Sockelmaß 3000 mm x 3000 mm

Hausaußenmaß (inkl. 3270 mm x 3260 mm

Dachüberstände)

Dachfläche 10,60 m²

Firsthöhe 2220 mm

Türblattmaß Doppeltür 1496 mm B/1700 mm H

Seitenwandhöhe

2160  2060 mm

Gewicht 550 kg

alle Angaben circa.

Lillevilla 474

Blockbohlenhaus mit 28mm

Wandstärke

Sockelmaß 3000 mm x 3000 mm

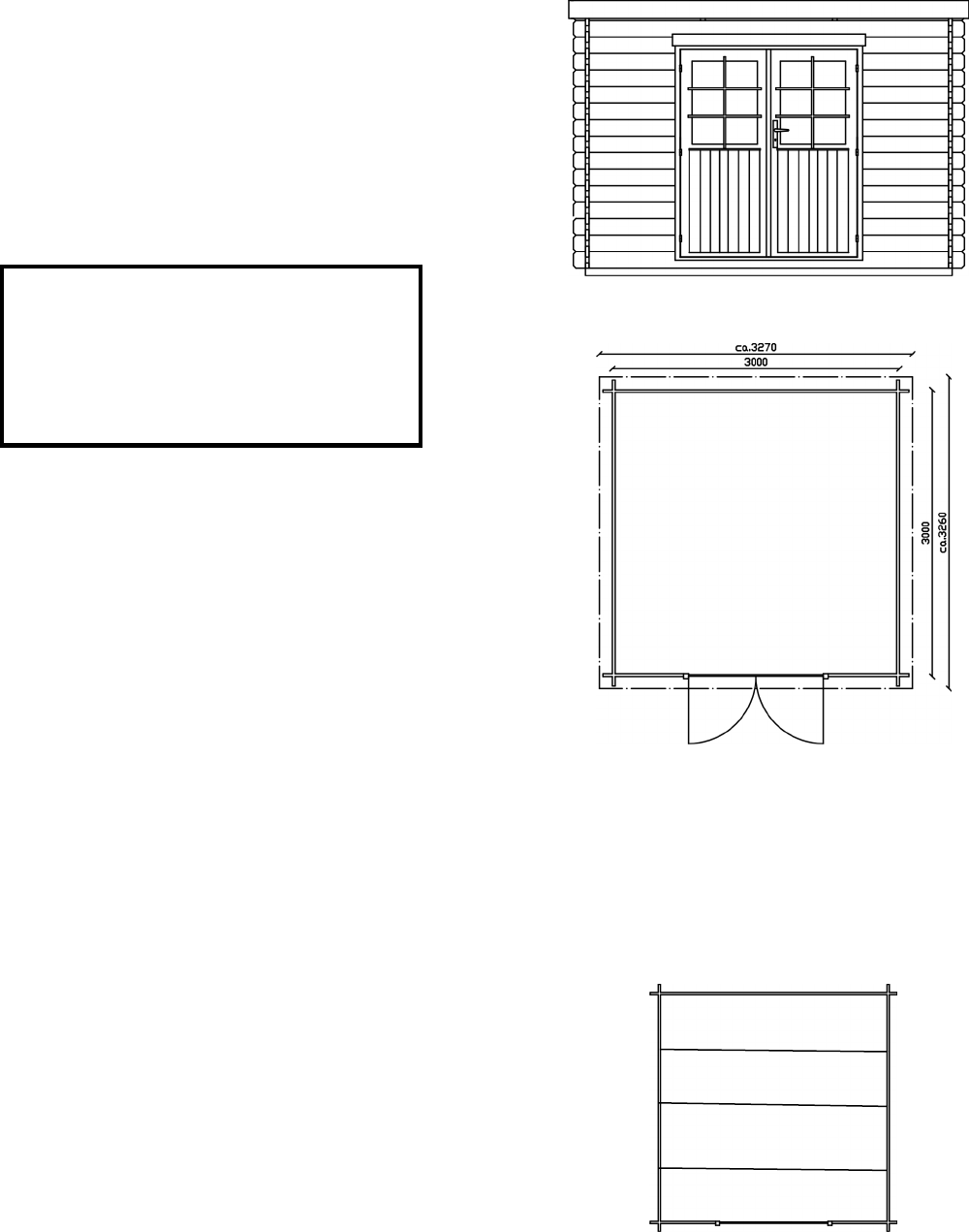

Grundriss und Fundamentplan

(5 Fundamenthölzer)

Summary of content (20 pages)

PAGE 1
Lillevilla 474 Blockbohlenhaus mit 28mm Wandstärke Sockelmaß 3000 mm x 3000 mm Sehr geehrter Kunde, lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch. Bei Unklarheiten wenden Sie sich bitte vor dem Aufbau an Ihren Verkäufer. Falls Sie Ersatzteile benötigen, verwenden Sie bitte die Teileliste dieser Aufbauanleitung und tragen Sie in dieser bitte unbedingt die Garantienummer ein, bevor Sie diese Liste Ihrem Fachberater zur Bearbeitung aushändigen.
PAGE 2
Die Voraussetzung für die einwandfreie Funktion und lange Lebensdauer Ihres Blockbohlenhauses ist die fachgerechte Lagerung, der fachgerechte Aufbau und die fachgerechte Pflege sowie die fachgerechte Instandhaltung. Bedingt durch die Natürlichkeit des Werkstoffes Holz weist jedes Holzteil eine eigene, unterschiedliche Struktur und Zeichnung auf.
PAGE 3
Vorab ein paar Worte zum Holz: Unser Werkstoff ist reine Natur. Massivholz besitzt die Eigenschaft, Feuchtigkeit aufzunehmen und abzugeben und passt sich deswegen den gegebenen Witterungsverhältnissen optimal an: Es ‘lebt und arbeitet’ bei den unterschiedlichen Witterungseinflüssen, trotz technischer Trocknung und korrektem Holzschutz doch immer, besonders aber in der ersten ‚Saison’.
PAGE 4
Zeichnung 1 Blockbohlenhaus LV 474 28 mm, 16.11.
PAGE 5
1. Fundament Das A&O für die Stabilität, Funktion und Haltbarkeit Ihres Hauses ist ein gutes Fundament. Nur ein absolut waagerecht ausnivelliertes und tragfähiges Fundament gewährleistet einwandfreie Passung der Blockbohlen, der Doppeltür sowie gute Stabilität. Um den Anforderungen gegen abhebende Wind- und Soglasten zu genügen, schreiben wir ein Betonfundament aus (Beton C20/25 frostsicher gegründet).
PAGE 6
2. Vorsortierung Lassen Sie sich bitte nicht durch die auf den ersten Blick etwas verwirrende Vielzahl von Teilen beim Öffnen des Bundes schrecken – vorsortiert ist alles viel einfacher! Hierzu bedienen Sie sich bitte der Zeichnung 1, die Ihnen alle Teile der 4 Wände zeigt und Ihnen einen Überblick über den gesamten Aufbau gibt.
PAGE 7
Dieser „Rahmen“ gibt Ihnen die Größe des Hauses vor und so können Sie die Fundamenthölzer leicht exakt ausrichten – hierbei unbedingt auf Rechtwinkeligkeit der Wände achten! Diese erste Bohlenlage in den Eckfügungen auf den Fundamenthölzern mit dünnen Schrauben bzw. Nägeln befestigen. Hierzu unbedingt sorgfältig vorbohren, sonst würde die Bohle beschädigt! Zeichnung 4.
PAGE 8
Bauen Sie nun nach der Zeichnung 1 die Wände Bohlenlage um Bohlenlage bis zur 6. Seitenwandbohle weiter. Jetzt kommt der etwas knifflige Teil, die Montage und der Einbau der Doppeltür. Als Erstes wird der Türrahmen montiert: Am einfachsten ist es, auf freier, gerader Bodenfläche (Betonpflaster oder Garagenboden) die drei Rahmenleisten liegend Schlitz in Zapfen zusammenzustecken (Scharniere zeigen nach oben) und mit ein/zwei Schrauben leicht miteinander zu verbinden (hier bitte unbedingt vorbohren).
PAGE 9
4. Einbau der Doppeltür Nun setzten Sie die Türflügel ein und richten Sie diese mit Rahmen so aus, dass diese gängig sind – kontrollieren Sie auch nochmals, dass das Haus ‘in Waage’ steht. Dies hat direkten Einfluss auf die Passung der Doppeltür (das Anheben einer Hausecke verändert die Passung sofort). Die Scharniere befestigen Sie bitte zuerst am Türblatt und nicht am Rahmen. Blockbohlenhaus LV 474 28 mm, 16.11.
PAGE 10
Noch ein paar Worte zum Holz sowie der Passung der Doppeltür: Sie werden bemerken, dass über der Doppeltür nun ein Spalt offen bleibt.
PAGE 11
4. Fußboden Die Fußbodendielen haben Nut und Feder – die Unter-/Rückseite erkennen Sie an der Trockennut (eingefräste Rille) und gelegentlich vorkommender Baumkante. Beachten Sie bitte hier, wie auch bei den Profilbrettern der Dacheindeckung, dass auf der Rückseite aus produktionstechnischen Gründen Hobelfehler sowie Baumkante erlaubt sind und keinen Reklamationsgrund darstellen. Ausgebrochene Kantenäste sind bei Bodendielen zu akzeptieren.
PAGE 12
6. Oberer Wandabschluss und Dachkonstruktion Die Position der beiden Pfetten ergibt sich durch die oberste Lage der Vorder- und der Rückwandbohlen. Die Pfetten P1 werden jeweils in die Zwischenräume zwischen A4 und A5 sowie B2 und B3 platziert. Bauen Sie nunmehr die Wände weiter nach Plan. Den Wandaufbau schließen Sie mit den Giebeldreiecken C3 auf den Seitenwänden ab! Vergl.
PAGE 13
Jetzt kann mit der Dacheindeckung begonnen werden. Die glatte Seite der Dachprofilbretter zeigt nach innen, die Rückseite, erkenntlich an den Trockennuten, nach außen / oben. Hobelausläufe, Baumkante etc. auch in den Nuten und Federn sind produktionstechnisch bedingt und kein Reklamationsgrund sofern die Sichtfläche innen geschlossen ist. Ausgebrochene Kantenäste sind auch hier normal und zu akzeptieren.
PAGE 14
Dacheindeckung Wir empfehlen Ihnen eine hochwertige Verlegebahn. 333er Dachpappe dient lediglich als Ersteindeckung und muss kurzfristig ergänzt werden. Beachten Sie aber unbedingt, dass Sie einen Überstand von ca. 2-3 cm als Tropfkante an der Vor- und Rückseite sowie ca. 1,5cm an den Seiten belassen. Bitte besonders die Ausführung der Rückseite beachten. Durch das Gefälle des Daches läuft hier am meisten Wasser ab.
PAGE 15
7. Windsicherung Ihr 28 mm Haus ist extrem stabil – keine Frage, dennoch sind die Zugkräfte und Belastungen durch Windböen bei einem Haus sehr stark. Aus diesem Grunde ist eine stabile und feste Verbindung Fundament – Haus – Dach sehr wichtig. Um die Windsicherheit des Hauses zu gewährleisten, bringen Sie jetzt noch die Windverankerungsleisten an – je eine in jeder Hausecke innen unter Einbezug des Giebels (untere Giebelbohle / Schlitzfräsung nach oben).
PAGE 16
8. Fertigstellung Nachdem Sie die Beschläge der Doppeltür komplettiert haben, bringen Sie noch die Abdeckbrettchen zum Schließen des Schlitzes über der Tür (2 Stück 1590mm) am Türrahmen an. Achtung: Nicht an den Wandbohlen befestigen. Es entstehen sonst Spalten in den Wänden! Die Sprossenkreuze bitte zusammenstecken und mit den 30 mm Nägeln am Türblatt befestigen. Die Sprossen müssen vor dem Vernageln vorgebohrt werden, da diese sonst an den Enden aufplatzen würden.
PAGE 17
9. Holzschutz und Pflege Wenn Sie Ihr Haus farblich behandeln wollen, tun Sie dies, wie bereits erwähnt, bitte erst nach dem Aufbau. Sollte das Haus vor Aufbau imprägniert werden, würde das technisch getrocknete Holz Feuchtigkeit aufnehmen und es würde zu natürlichen Verformungen und Ausdehnungen kommen, die einen reibungslosen Aufbau unnötig erschweren oder sogar unmöglich machen würden. Wir empfehlen offenporige, pigmentierte Holzschutzlasur.
PAGE 18
Wichtig! Ihr Haus ist „reine Natur“ – zudem auch noch der Witterung ausgesetzt – deshalb gehört es bei Ihrem Holzhaus einfach dazu, dass trotz hochmoderner Be- und Verarbeitung der typische Charakter dieses Naturmaterials immer erhalten bleibt: Hierzu gehört auch das stark unterschiedliche Astbild.
PAGE 19
NOTIZEN: Blockbohlenhaus LV 474 28 mm, 16.11.
PAGE 20
Teileliste L 474 / 28mm 3000 mm x 3000 mm Abmessungen in mm ca.
