Instruction Manual

5. Compressor Installation Procedure.
Caution
Appling torque.
M6 10.0N・m
M6 18.5N・m
M10 35.0N・m

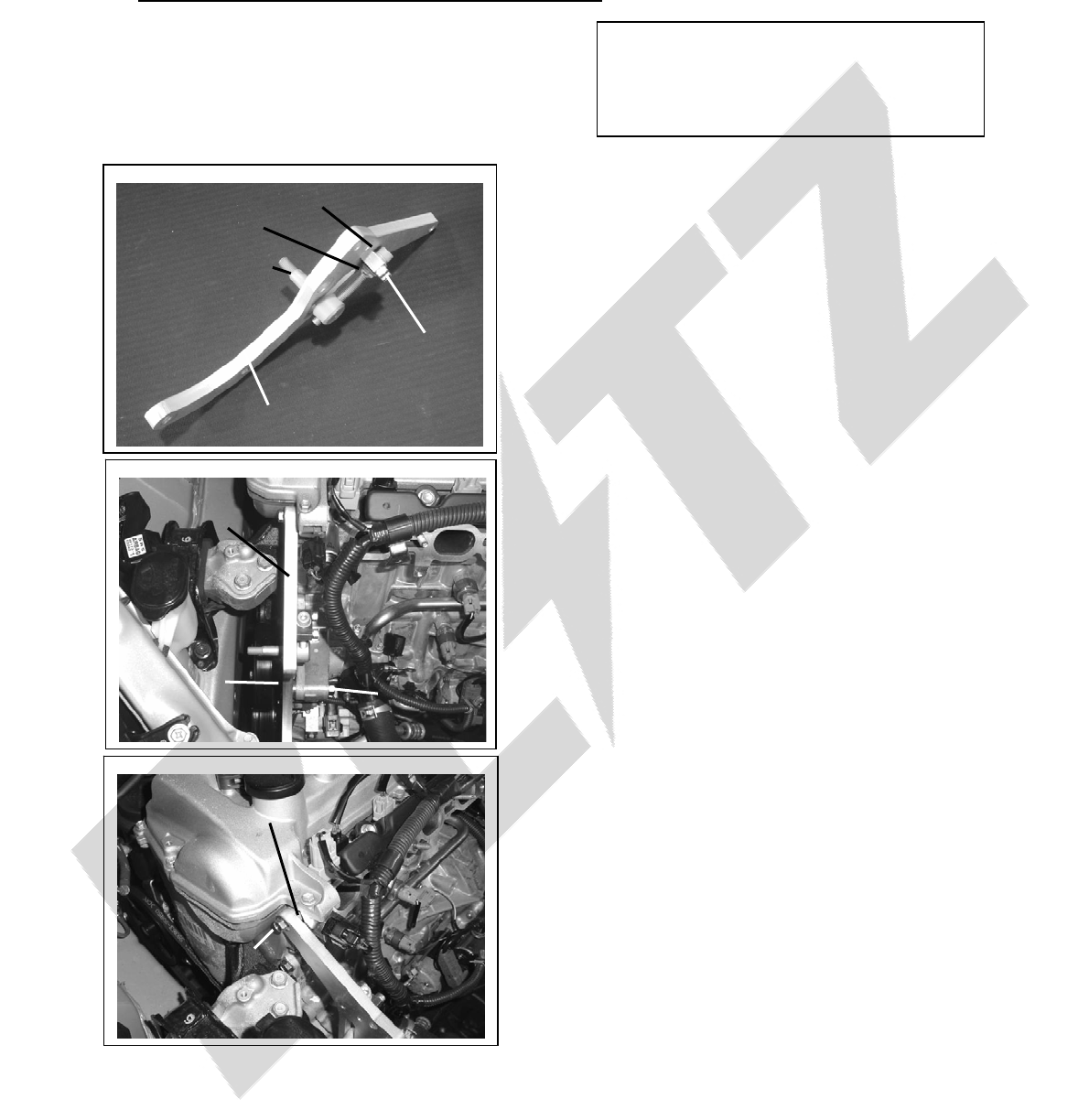

1) Install the 12.Tension Bolt; 13.Ad
j
uster Bolt
and the 8.Tension Bracket B using the ⑨
Cap Bolts (2P) to the 7. Tension Bracket A.
2) Install temporarily the 7.Tension bracket B
using the 18.Bracket Collar; 19.Bracket
Collar B (1P); ⑤Flange Bolt (1P); ⑧Hex Bolst
(1P) and the ⑮Washer (1P).
8. Tension Bracket B
13. Ad
j
uster Bolt
12. Tension Bolt
⑨Cap Bolt (2P)
7. Tension Bracket A
18.Bracket Collar A
⑤Flange Bolt
7. Tension
Bracket A
19. Bracket
Collar B
⑧Hex Bolt
⑮Washer
WARNING: All images and text in this manual is the property of Blitz Co., Ltd. (Japan).
No parts of this manual may be reproduced, stored in retrieval systems, or transmitted in any way
without prior written permission of Blitz Co., Ltd. (Japan).
12
