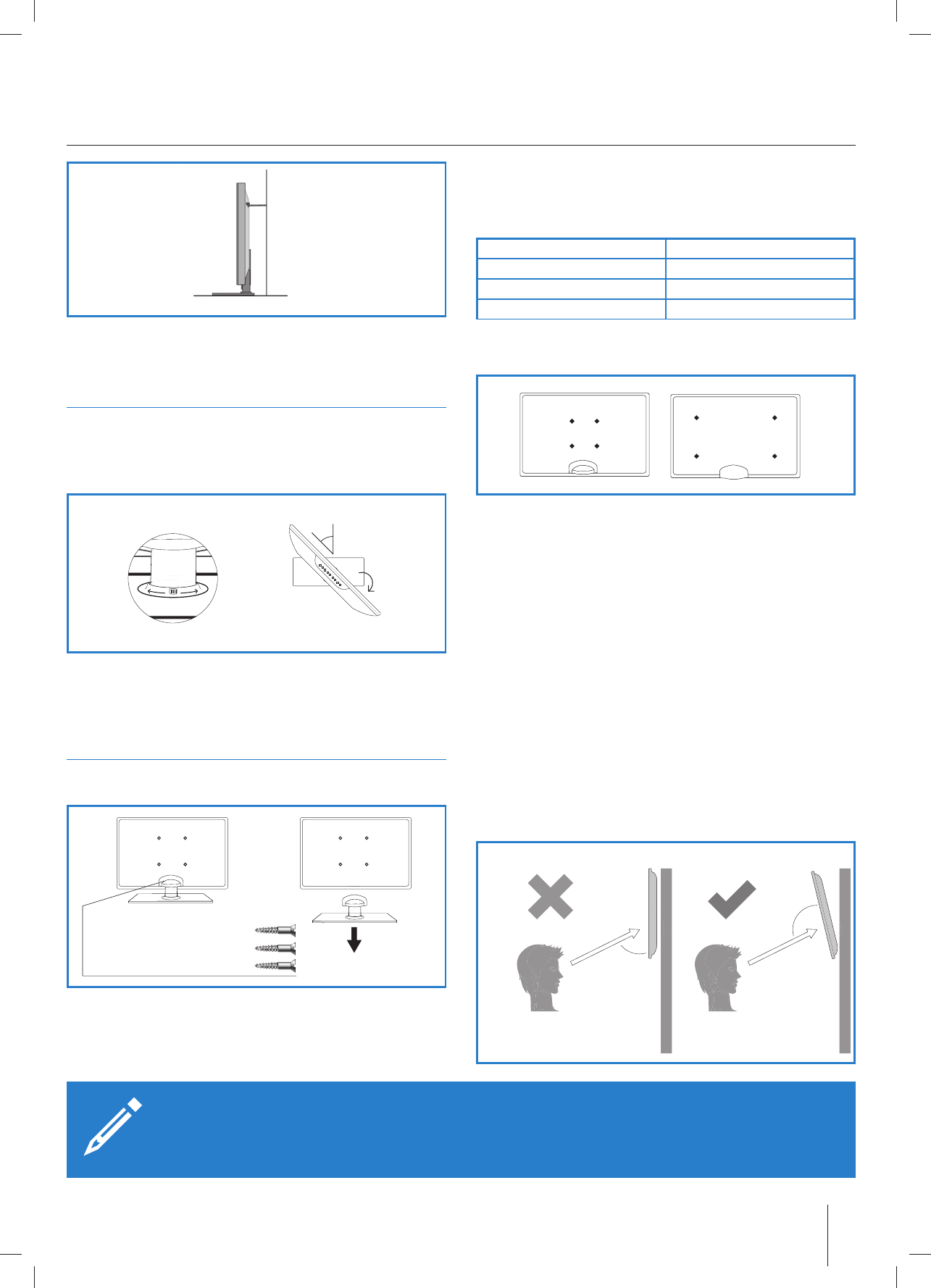

Demontage des Standfußes
18.5“, 21.5“, 21.6“ und 23“ TV
1. Den „Push/Close“ Knopf am Gerätestandfuß drücken und
das TV-Gerät durch gleichzeitiges Drehen aus dem Stand-
fuß lösen.
2.
PUSH
O
p
e
n
C
l
o
s
e
45°
45°
Den am Fernseher angeschraubten Standfußhals durch
Abschrauben der vier markierten Schrauben vom
Fernsehgerät lösen.
26“, 32“, 40“, 42“, 46“ und 47“ TV
1. Lösen Sie die Schrauben.
für 40”, 42” TV 7x
für 32” TV 5x
18,5” 21,5” 21,6”, 23” TV 4x
Wandmontage
Ihr Fernseher ist für Wandhalterungen des VESA Standards
vorbereitet:
Gerät VESA Standard
18.5“, 21.5“, 21.6“, 23“ TV 100 x 100
26“, 32“ TV 200 x 100
40“, 42“, 46“, 47“ TV 400 x 400
1. Entfernen Sie zunächst die vier in der Abbildung gekenn-
zeichneten Schrauben.
2. Befestigen Sie nun die Wandhalterung mittels der soeben
gelöste Schrauben.
Bitte beachten Sie beim Aufstellen des Gerätes einen Mindest-
abstand von 4 cm zu Wänden oder anderen hitzestauenden
Hindernissen. Für alle Geräte größer 26“ muß der Abstand
mindestens 5 cm betragen.
Für eine optimale Bildqualität sollte das Gerät bei Wandmonta-
ge oberhalb der Augenhöhe möglichst so nach unten geneigt
werden, dass der Bildschirm frontal zum Betrachter ausgerich-
tet ist.
Zur Gerätebefestigung nur die mit dem TV Gerät mitgelieferten
Schrauben benutzen. Der Einsatz von anderen, insbesondere
längeren Schrauben kann zu einer irreparableren Beschädi
Stecken Sie den Netzstecker Ihres Gerätes erst dann in die
Steckdose, wenn Sie die externen Geräte und die Antenne
angeschlossen haben. Schließen Sie das Fernsehgerät nur mit
dem mitgelieferten Netzkabel an.
Aufstellen des Gerätes
Hinweis
Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung der
Wandhalterung oder lassen Sie die Montage von einem Fachmann durchführen. Bevor Sie in Wände bohren, verge-
wissern Sie sich, dass an dieser Stelle keine elektrische oder andere Leitungen (Wasser, Gas) verlegt sind.
Schlechter
Betrachtungswinkel
Korrekter
Betrachtungswinkel
orre
K
K
o
h
h
K
Ko
h
lech
ch
c
ch
c
le
h
hl
