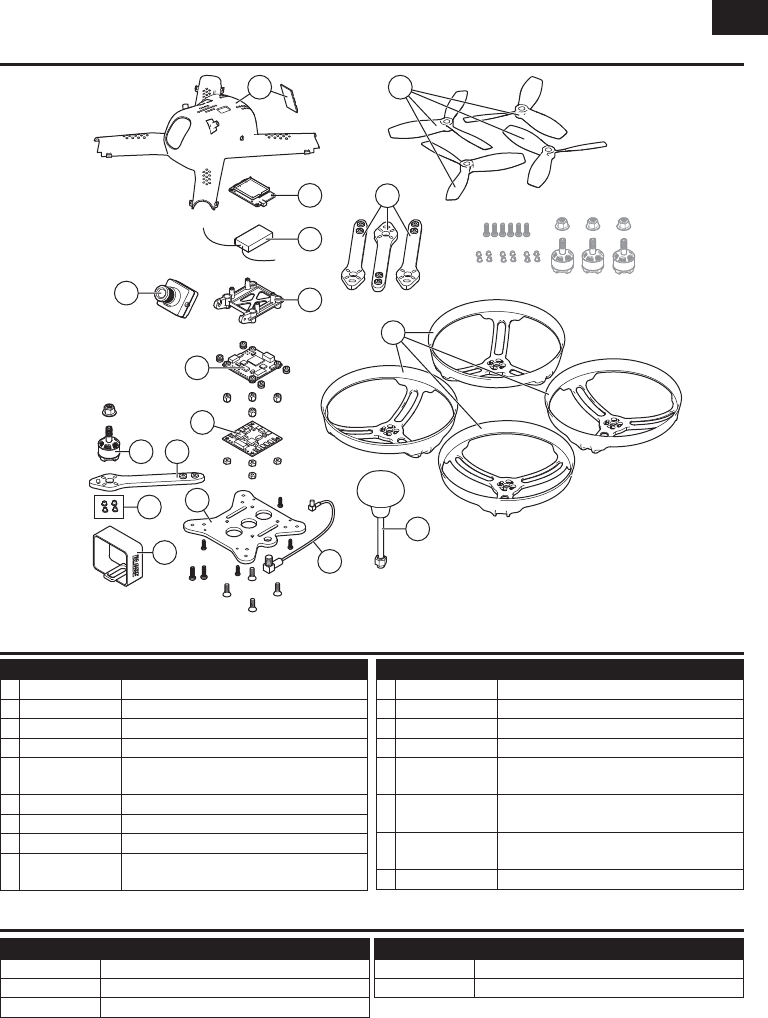

Vue éclatée
Liste des pièces détachées
Pièces optionnelles
Référence Description
1 LH02301 Structure centrale: Scimitar 215, 170
2 BLH02303 Ensemble bras (4): Scimitar 170
3 BLH02304 Module avec DEL: Scimitar 215, 170
4 BLH02306 Hélices FPV 10cm (4 po) (4)
5 BLH02308
Variateur ESC d’hélicoptère sans balais
4-en-1: Scimitar 170
6 BLH02309 Ensemble protections d’hélices: Scimitar 170
7 BLH9403 Sangle de batterie FPV: Theory X
8 BLHA1026 Moteur FPV 1407-2820Kv, Jaune
9 SPM4649T
Récepteur pour quadricoptère de course
DSMX avec télémétrie
Référence Description
10 SPMFC3208 Contrôleur de vol avec PDB
11 SPMVC602 Caméra FVP 600TVL CMOS
12 SPMVT1000EU Émetteur vidéo 25mW
13 SPMVX5801 Connecteur droit universel RHCP
SPMVM435
Moniteur vidéo 11 cm (4,3 po) FPV avec
magnétoscope numérique (RTF uniquement)
EFLB10004S65HV
Batterie haute tension Li-Po Thrust FPV
1000mAh 4S 65C (RTF uniquement)
EFLB13003S20
Batterie Li-Po de 1300mAh 3S 11,1V 20C
(RTF uniquement)
SPMR1000 Émetteur DXe uniquement (RTF uniquement)
Référence Description
EFLRB13004S35 Batterie au Li-Po Thrust 1300mAh 4S 14,8V 35C
FSV1063 Casque WVGA modulaire Dominator V3
FSV1076 Casque Fat Shark Dominator HD3
Référence Description
SPMVR2510 Casque focal sans  l V2 FPV avec diversité
SPMVM430HA Conversion de casque
