User manual BLH-BLH5525C

60
FR
OIL
OIL

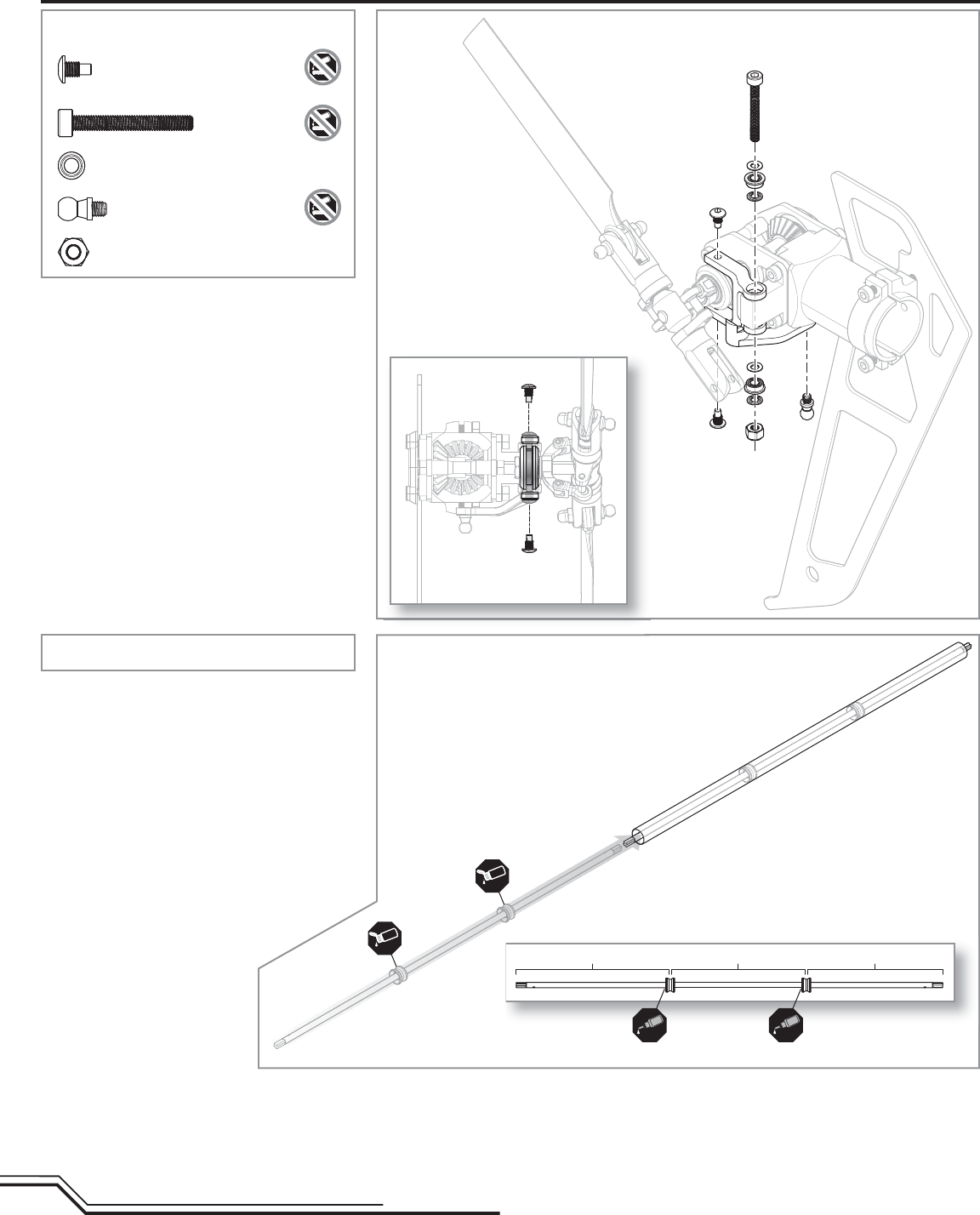

Etape T6a
• Collez les roulements sur le torque tube à l’aide
de colle CA, en les plaçant à 200mm comme sur
l’illustration, effectuez le collage avec attention afi n
d’empêcher que la colle pénètre dans les roule-
ments.
• Utilisez de l’huile sur les bagues extérieures des
roulements pour faciliter l’insertion du torque tube
dans la poutre.
• La partie épaulée des rondelles doit être placée face
aux roulements
Pour plus de clarté
la pale d’anticouple
à été enlevée.
214 mm 200 mm 200 mm
Etape T5Pièces de l’étape T5 (Sachet T1)
Pièces de l’étape T6a (Sachet T7)
Suite de l’assemblage de l’anticouple
Vis à tête bombée
M3x5 (x2)
Vis BTR M3x25
Rondelle épaulée M3 (x2)
Rotule de commande
Ecrou auto-freiné M3
Vue arrière
