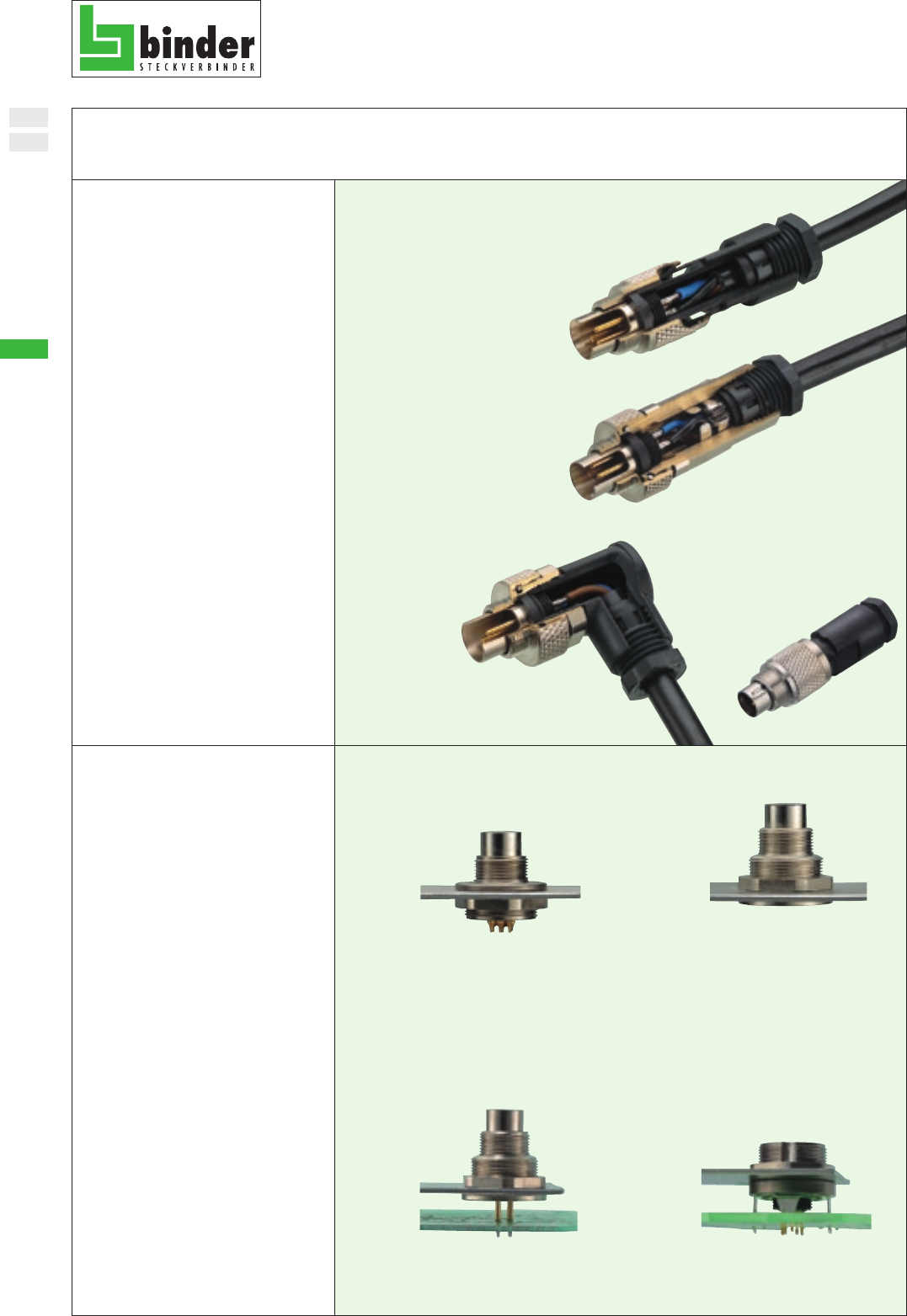

Subminiatur Rundsteckverbinder Serie 712
Subminiature circular connectors series 712
Kurzinformation
Brief information
Kabelsteckverbinder
• Steckverbinder mit Schraubverriegelung
• Schutzart IP 67
1)
• Metallgehäuse 360°
EMV-sicher geschirmt
• Einfache Montage
• Kompatibel zu Steckverbinderserie 702
Flanschsteckverbinder
1 Standard: mit Lötanschluss, wird von
vorn eingesetzt und von hinten verschraubt.
2 Mit Lötanschluss für die Verschraubung
von vorne. Besonders geeignet für
vorkonfektionierte Kabelbäume, die nach
dem Löten eingebaut werden.
3 Mit Tauchlötanschluss für den Anschluss
für Leiterplatten.
4 Mit Tauchlötanschluß, für direkte
Schirmübertragung auf die Leiterplatte
Maßstab 1 : 1/
Cable Connector
• Connector with screw locking
• Degree of protection IP 67
1 )
• Metal housing with 360°
EMI protected shielding
• Easy assembly
• Compatible to series 702
Chassis sockets
1 Standard: with solder termination,
mounted from front side and fastened
from back side.
2 With solder termination, mounted from
front side and fastened from back side.
Especially suited for preassembled cable
trees which are mounted after soldering.
3 Dip solder termination for connection to PCB.
4 Dip solder termination, for direct connection
to the of shield PCB.
Scale 1 : 1
1)
Erläuterung der Schutzarten siehe Seite TI-3 – TI-4. /
1)
Explanation of protection standards see page TI-3 – TI-4.
Aufbau des Steckverbinders:
Construction of the connector:
Standard Version
Standard version
Metall, (EMV) Version
Metal, (EMI) version
Winkel Version
Angled version
