Data Sheet

Produktdatenblatt

Automatisierungstechnik - Sensorik und Aktorik

Bezeichnung M12-A Adapter, Polzahl: 4, nicht geschirmt, steckbar, IP67

Produktgruppe M12-A Serie 765

Bestellnummer 09 5281 00 04

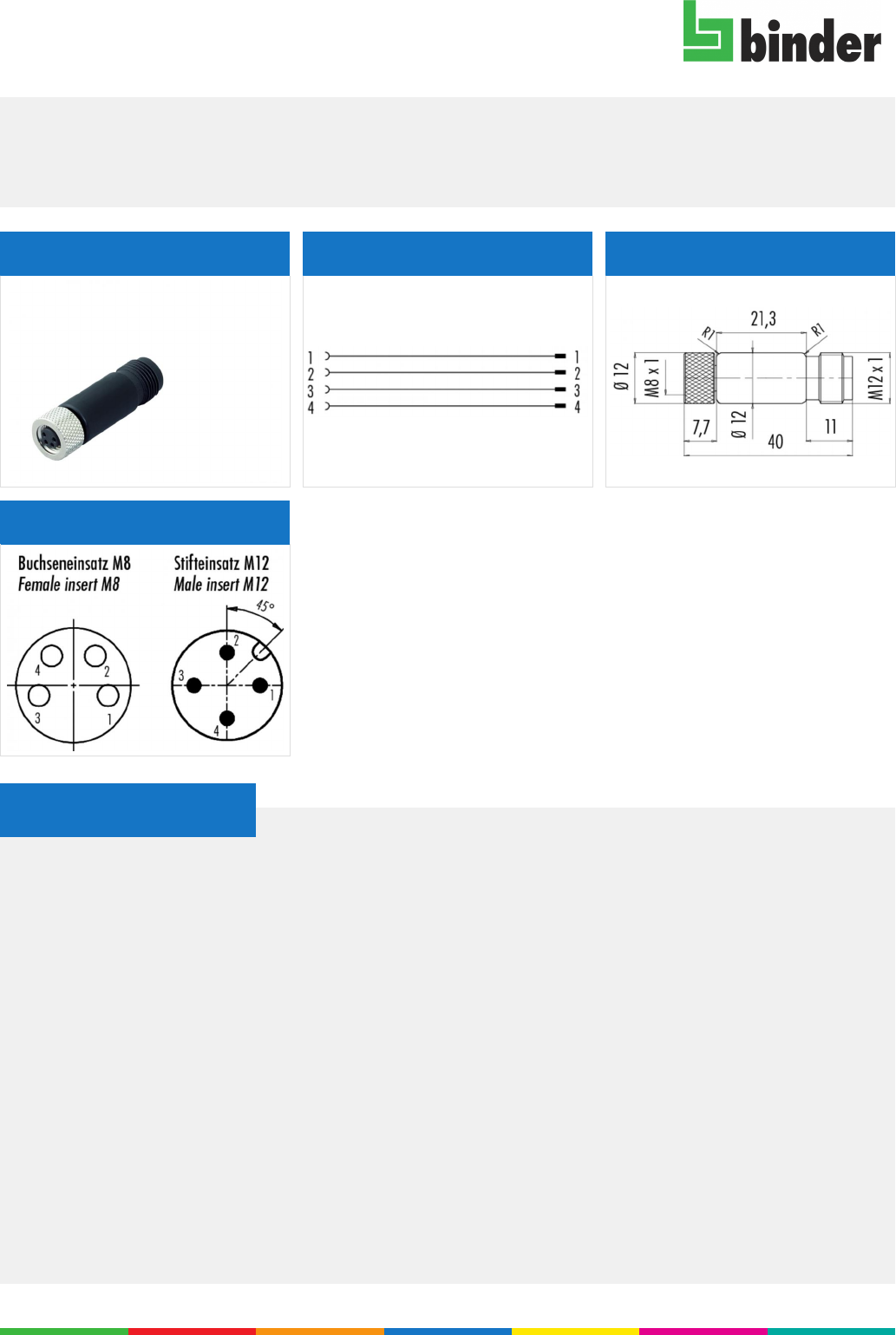

Abbildung Belegungspläne Maßzeichnung

Polbild

Technische Daten

Allgemeine Kennwerte

Steckverbinder-Bauform Adapter

Steckverbinder Verriegelung schrauben

Anschlussart steckbar

Obere Grenztemperatur 85 °C

Untere Grenztemperatur – 25 °C

Zolltarifnummer 85369010

Verpackungseinheit 20

Elektrische Kennwerte

Bemessungsstrom (40°C) 4 A

Bemessungsspannung 30 V

Bemessungs-Stoßspannung 800 V

Verschmutzungsgrad 3

Überspannungskategorie II

Isolierstoffgruppe II

EMV-Tauglichkeit nicht geschirmt

Schutzart IP67

Mechanische Lebensdauer > 100 Steckzyklen

Werkstoffe

Material Kontakt Stift: CuZn (Messing) / Buchse:

CuSn (Bronze)

Kontaktoberfläche Au (Gold)

Material Kontaktkörper PA/PUR

Material Gehäuse Macromelt

Ausdruck vom 20.01.2020 - Seite 1 von 2

PAGE 1
Produktdatenblatt Automatisierungstechnik - Sensorik und Aktorik Bezeichnung M12-A Adapter, Polzahl: 4, nicht geschirmt, steckbar, IP67 Produktgruppe Bestellnummer M12-A Serie 765 09 5281 00 04 Abbildung Belegungspläne Maßzeichnung Polbild Technische Daten Allgemeine Kennwerte Steckverbinder-Bauform Steckverbinder Verriegelung Anschlussart Obere Grenztemperatur Untere Grenztemperatur Zolltarifnummer Verpackungseinheit Elektrische Kennwerte Adapter schrauben steckbar 85 °C – 25 °C 85369010 20 Beme
PAGE 2
Powered by TCPDF (www.tcpdf.org) Produktdatenblatt Automatisierungstechnik - Sensorik und Aktorik Bezeichnung M12-A Adapter, Polzahl: 4, nicht geschirmt, steckbar, IP67 Produktgruppe Bestellnummer M12-A Serie 765 09 5281 00 04 Security notices Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
