Data Sheet

Produktdatenblatt
Automatisierungstechnik - Datenübertragung und
Spannungsversorgung
Bezeichnung M18 Flanschstecker, Polzahl: 4, nicht geschirmt, löten, IP67
Produktgruppe M18 Serie 714
Bestellnummer 09 0441 81 04

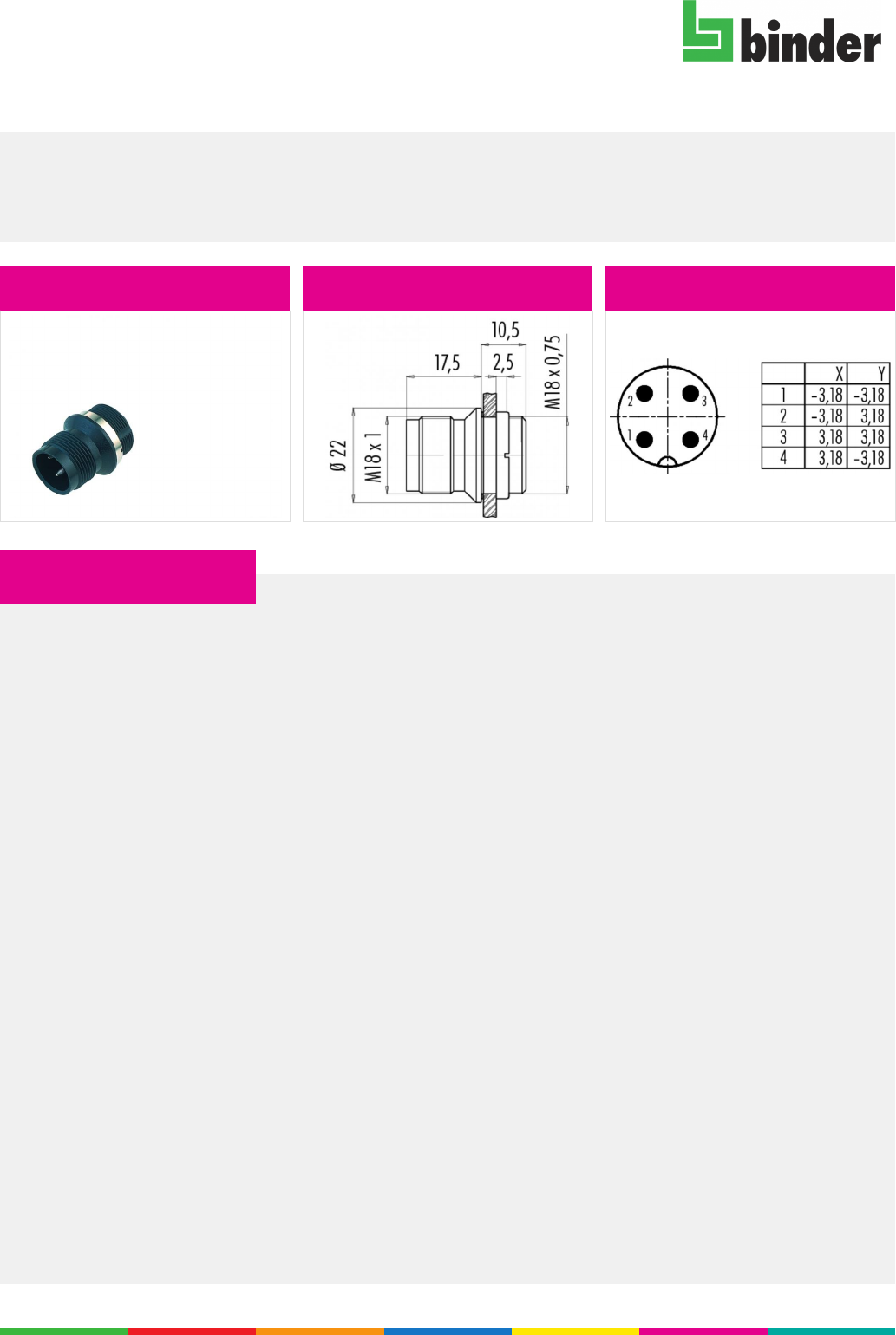

Abbildung Maßzeichnung Polbild
Technische Daten
Allgemeine Kennwerte
Steckverbinder-Bauform Flanschstecker
Steckverbinder Verriegelung schrauben
Anschlussart löten
Anschlußquerschnitt (mm) 1.50 mm²
Anschlußquerschnitt (AWG) 16
Obere Grenztemperatur 85 °C
Untere Grenztemperatur – 25 °C
Zolltarifnummer 85369010
Verpackungseinheit 20
Elektrische Kennwerte
Bemessungsstrom (40°C) 16 A
Bemessungsspannung 250 V
Bemessungs-Stoßspannung 4000 V
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe III
Isolationswiderstand > 10⁸ Ω
EMV-Tauglichkeit nicht geschirmt
Schutzart IP67
Mechanische Lebensdauer > 50 Steckzyklen
Werkstoffe
Material Kontakt CuZn (Messing)
Kontaktoberfläche CuSnZn (Optalloy)
Material Kontaktkörper PUR/PA
Material Gehäuse PBT/PA
Ausdruck vom 20.01.2020 - Seite 1 von 2
