Maschinen Rundsteckverbinder Serie 694
Circular connectors for machines series 694
Kurzinformation
Brief information

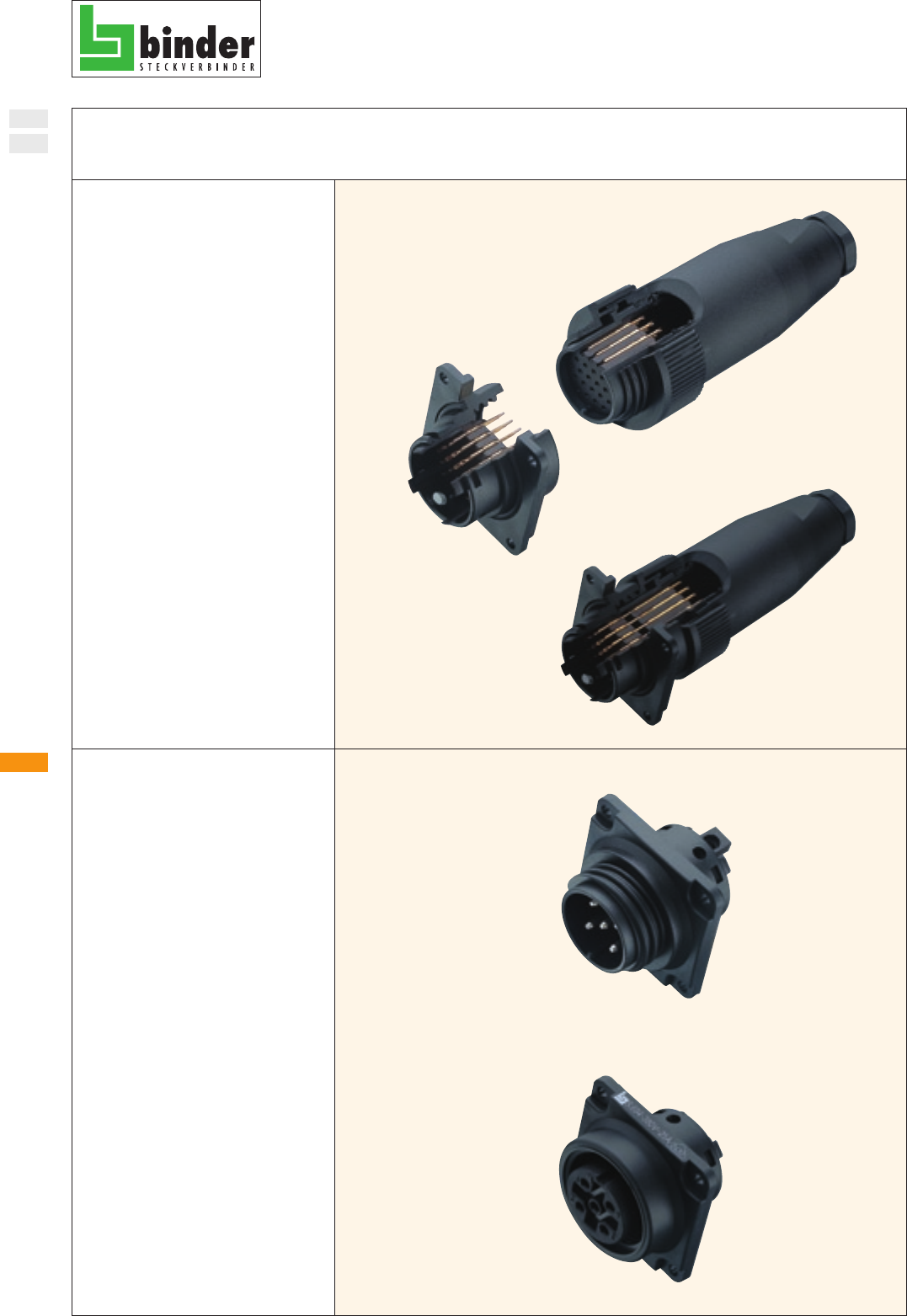

Kabelsteckverbinder
• Steckverbinder mit Schraubverriegelung
• Schutzart IP 65
1)
• Integrierte Zugentlastung
• Steckverbinder mit
Schraub- und Lötausführung
• Kabeldurchlass bis 16 mm Kabelstärke
• Winkelsteckverbinder in
8 Winkelstellungen einstellbar
• 4+PE Ausführungen mit VDE-Zulassung
Flanschsteckverbinder
• Steckverbinder wird von vorn in den
Montageausschnitt eingesetzt und
von vorn verschraubt.
(Befestigungsschrauben sind nicht
in der Lieferung enthalten)
Cable Connector
• Connector with screw locking
• Degree of protection IP 65
1)
• Connectors with solder- and
screw termination
• Internal strain relief
• Cable outlet up to 16 mm (.63 in.)
• Angled connector adjustable in
8 angled positions
• 4+PE versions with VDE approval
Sockets
• Front mounting into housing and
fastened from front side.
(Screws are not included of the delivery)
1)
Erläuterung der Schutzarten siehe Seite TI-3 – TI-4. /
1)
Explanation of protection standards see page TI-3 – TI-4.
Aufbau des Steckverbinders:
Construction of the connector:
Flanschstecker:
Male socket:
Flanschdose:
Female socket:
