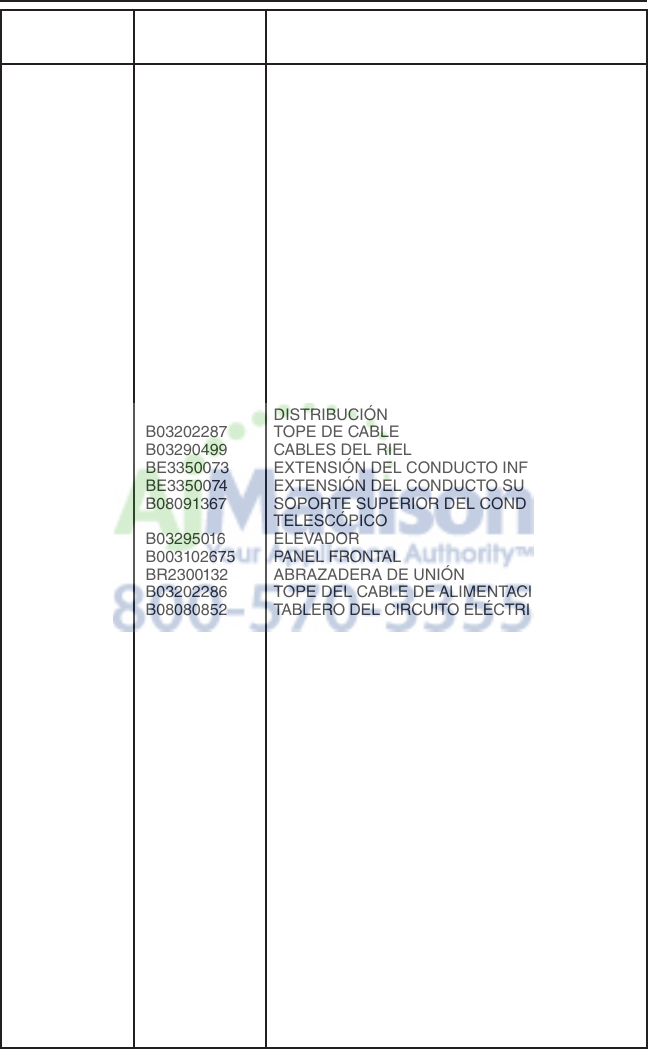

PIEZAS DE REPUESTO
N.º DE N.º DE DESCRIPCIÓN
REFERENCIA PIEZA
9 B08087824 FILTRO DE GRASAS
14 B02300233 CONDENSADOR
16 BE3351250 SOPORTE DE CAJA ELÉCTRICA
26 B02300890 FOCO
37 B02300804 PERILLA
38 B03295595 CAJA DEL TABLERO DEL CIRCUITO
ELÉCTRICO IMPRESO
BW0000055 TABLERO DEL CIRCUITO ELÉCTRICO IMPRESO
CAJA (INCLUYE N.º DE REFERENCIA 228 y 230)
45 BW0000040 SOPLADOR
48 B02310260 MOTOR (SENTIDO HORARIO)
49 B03295071 VENTILADOR (SENTIDO HORARIO)
53 B03204177 ARANDELA DE CAUCHO
58 B03295018 REDUCCIÓN DE SALIDA
60 B02300249 CABLE DE ALIMENTACIÓN
62 B08093087 SOPORTE DEL SOPLADOR
67 B02300958 CABLES
86 B08088378 BRIDA DE SALIDA
92 BE3350823 SOPORTE PARA LA CAJA DEL TABLERO DE
DISTRIBUCIÓN
107 B03202287 TOPE DE CABLE
114 B03290499 CABLES DEL RIEL
118 BE3350073 EXTENSIÓN DEL CONDUCTO INFERIOR
119 BE3350074 EXTENSIÓN DEL CONDUCTO SUPERIOR
120 B08091367 SOPORTE SUPERIOR DEL CONDUCTO
TELESCÓPICO
122 B03295016 ELEVADOR
130 B003102675 PANEL FRONTAL
147 BR2300132 ABRAZADERA DE UNIÓN
154 B03202286 TOPE DEL CABLE DE ALIMENTACIÓN
166 B08080852 TABLERO DEL CIRCUITO ELÉCTRICO IMPRESO
167 B03295596 TAPA DE LA CAJA ELÉCTRICA
223 B03294171 INTERRUPTOR
228 B08080265 TABLERO DEL CIRCUITO CON CONTROLES
IMPRESOS
230 B03294165 CUBIERTA PARA LA CAJA DEL TABLERO DE
DISTRIBUCIÓN
234 B03293009 CAJA DEL TABLERO DE DISTRIBUCIÓN
340 BE3350821 LATERAL EXTERIOR DERECHO
341 BE3350822 LATERAL EXTERIOR IZQUIERDO
342 B08092925 PANEL DE CIERRE SUPERIOR
407 BE3351249 SOPORTE DE MONTAJE DEL SOPLADOR
415 B03202454 GUÍA
474 B02300918 LÁMPARA HALÓGENA
503 B02011452 CONDUCTO EXPANSIBLE
* B06002080 CONJUNTO DEL SOPLADOR
(INCLUYE N.º DE REFERENCIA 45, 48, 49, 53)
* B06145120 CONJUNTO DE LA INSTALACIÓN ELÉCTRICA
(INCLUYE N.º DE REFERENCIA
14, 38, 60, 67, 147, 166, 167, 223, 234)
* B06103881 CONJUNTO DE LA CAJA DE INTERRUPTORES
(INCLUYE N.º DE REFERENCIA 38, 67, 223, 234)
* B080810954 EQUIPO DE AJUSTE (INCLUYE N.º DE
REFERENCIA 120)
