Instructions

- 25 -
INSTALLATION DU SUPPORT
DE MONTAGE DU CARNEAU
HOTTES CANALISÉES ET NON CANALISÉES

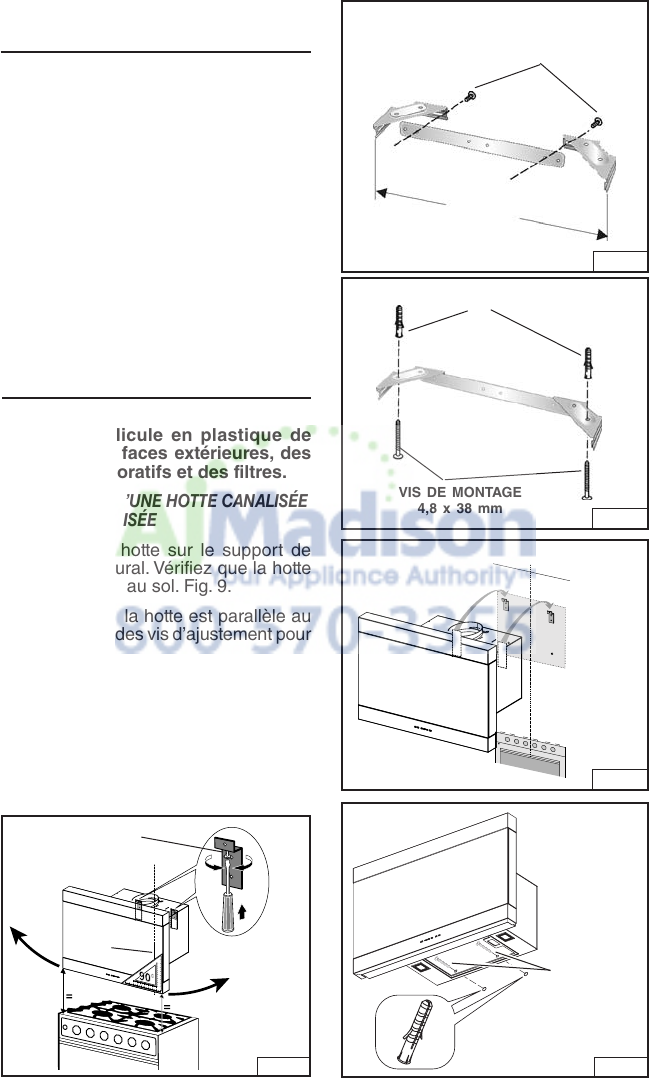

1. Montez le support de montage du
carneau en réglant la largeur exté-
rieure comme indiqué. Fig. 7.
2. Centrez avec soin le support de
montage directement au-dessus de
l’emplacement de la hotte de cuisine.
3. Fixez l’ensemble du support au pla-
fond à l’aide de 2vis de montage de
4,8 x 38mm et des ancrages pour
cloison sèche. Fig. 8. Veillez à ce que
le support soit poussé à fond contre la
paroi au niveau du coin et soit centré
au-dessus de la hotte.
SUPPORT DE MONTAGE DU CARNEAU
19,5 cm
(7 11/16 PO)
FIG. 7
VIS DU SUPPORT À TÊTE
PLATE DE 3,9 x 6 mm
FIG. 8
VIS DE MONTAGE
4,8 x 38 mm
ANCRAGES POUR
CLOISON SÈCHE
ANCRAGES
POUR CLOISON
SÈCHE
FIG. 11
INSTALLATION DE LA HOTTE
Remarque: Avant l’installation finale,
retirez la pellicule en plastique de
toutes les surfaces extérieures, des
carneaux décoratifs et des filtres.
INSTALLATION D’UNE HOTTE CANALISÉE
OU NON CANALISÉE
1. Installez la hotte sur le support de
montage mural. Vérifiez que la hotte
est parallèle au sol. Fig. 9.
2. Vérifiez que la hotte est parallèle au
sol. Utilisez des vis d’ajustement pour
mettre à niveau. Fig 10.
3. Prenez les repères et installez
(2)autres ancrages pour cloison et
les vis comme illustré. Fig. 11.
4. Fixez la hotte à la paroi avec (2) vis
de montage de 4,8 x 38mm et (2)
ancrages pour cloison. Fig. 10 et 11.
FIG. 10
4,8 x 38 mm
VIS
FIG. 9
4,8 x 38 mm
VIS
