22. FUNCIONAMIENTO (CONTINUACIÓN)
ELIMINAR EL PROCESO DE CONEXIÓN
A. ACTIVE EL MODO “LINK” DE LA CAMPANA
Pulse el botón pulsador del modo “Link” (conexión) de LinkLogic (4 en la ilustración de los controles) durante 2 segundos. Se encenderá
el icono LinkLogic de la interfaz (11 en la ilustración de los controles) y el alumbrado de fondo se pone a plena intensidad.
B. ELIMINE TODOS LOS DISPOSITIVOS LINKLOGIC CONECTADOS
Pulse el botón pulsador de eliminación de conexión con LinkLogic (3 en la ilustración de los controles) durante 2 segundos para iniciar
el proceso de eliminación de conexiones. Se verá parpadear la letra “E” (8 en la ilustración de los controles) en la interfaz de la
campana hasta que las conexiones se hayan eliminado.
C. SALIR DEL MODO “LINK” DE LA CAMPANA
Pulse y mantenga pulsado el botón pulsador del modo “Link” de LinkLogic (4 en la ilustración de los controles) durante 2 segundos
para salir del modo “Link”. Si no se realiza otra operación, el modo “Link” permanece activado 4 minutos.
NOTA: Si,durante el funcionamiento normal de la campana, el icono de LinkLogic (11 en la ilustración de los controles) se pusiera a
parpadear, es que se ha producido un error en la comunicación con un dispositivo LinkLogic conectado. Para eliminar esta señal
de error hay que entrar y salir del modo “Link” de la manera que se explicó anteriormente. De este modo se elimina la señal de
error hasta que se vuelva a producir otra vez. Si el problema vuelve a plantearse, le aconsejamos que elimine todas las conexiones
e inicie de nuevo todo el proceso de conexión.

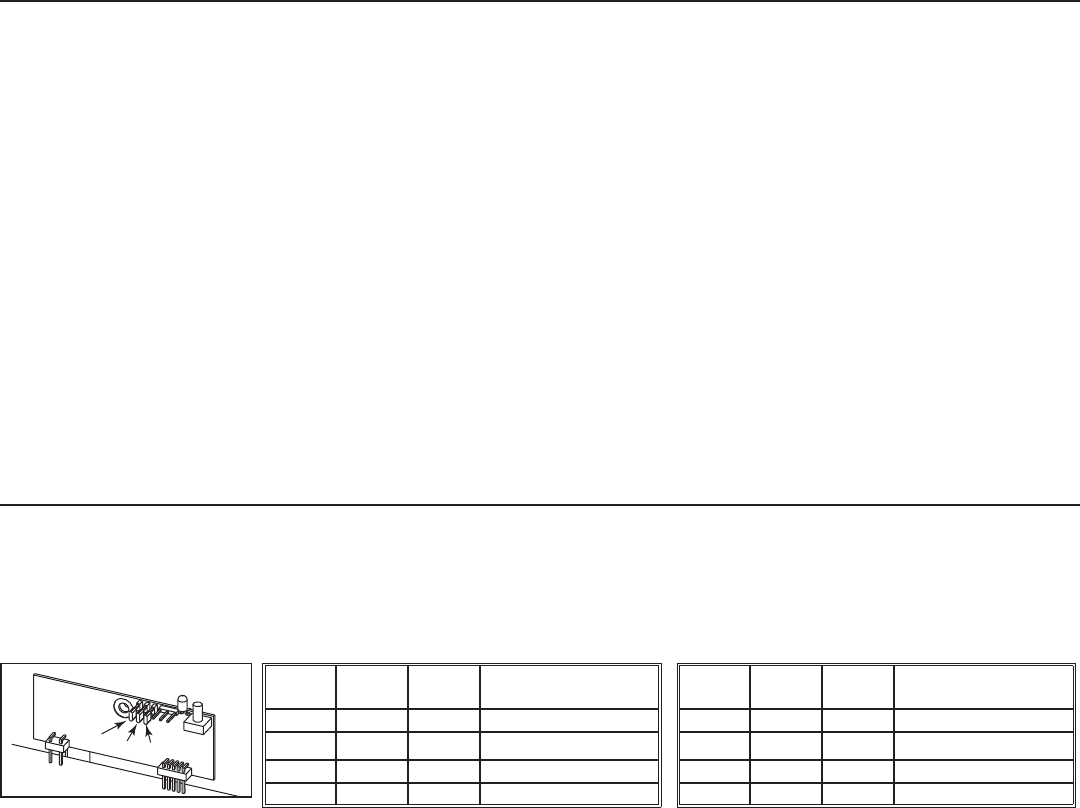

23. PUENTES DE LA TARJETA DE CIRCUITOS DEL SISTEMO LINKLOGIC
El sistemo LinkLogic esta concebido para funcionar con disposito como el sistemo Smart Sense Fan de Broan que requiiere el caudal del
aire en PCM de esta campana. Si esta campana es utilisada con a dispositivo LinkLogic que requiiere información su PCM, consulta los
gráficos abajo para configurar la tarjeta de circuitos de LinkLogic en la campana para dar la información exacta relativa a los PCM. Para
tener acceso a la tarjeta de circuitos LinkLogic, saque los filtros, el riel de vertido de la grasa y la placa (vea etapas 5 y 6). Saque los dos
tornillos sujetando el panel de mando a la campana. Gira delicatamente el panel de mando para ver los puentes de la tarjeta de circuitos
LinkLogic. Quitar los puentes de los pins y reconfigurar según las prestaciones del ventilador.
HE0089
1
2
3
PUENTES DE LA TARJETA DE
CIRCUITOS LINKLOGIC
Pin 1 Pin 2 Pin 3 Valor maximá
de la campana
0 0 0 0 PCM
0 0 1 300 PCM
0 1 0 500 PCM
0 1 1 600 PCM
0 = No puente sobre el pin.
1 = Puente sobre el pin.
0 = No puente sobre el pin.
1 = Puente sobre el pin.
En caso de duda si el accesorio o dispositivo LinkLogic requiiere PCM información, consulta los instrucciones de este unidad por favor.
Pin 1 Pin 2 Pin 3 Valor maximá
de la campana
1 0 0 900 PCM
1 0 1 1000 PCM
1 1 0 1200 PCM
1 1 1 1500 PCM
