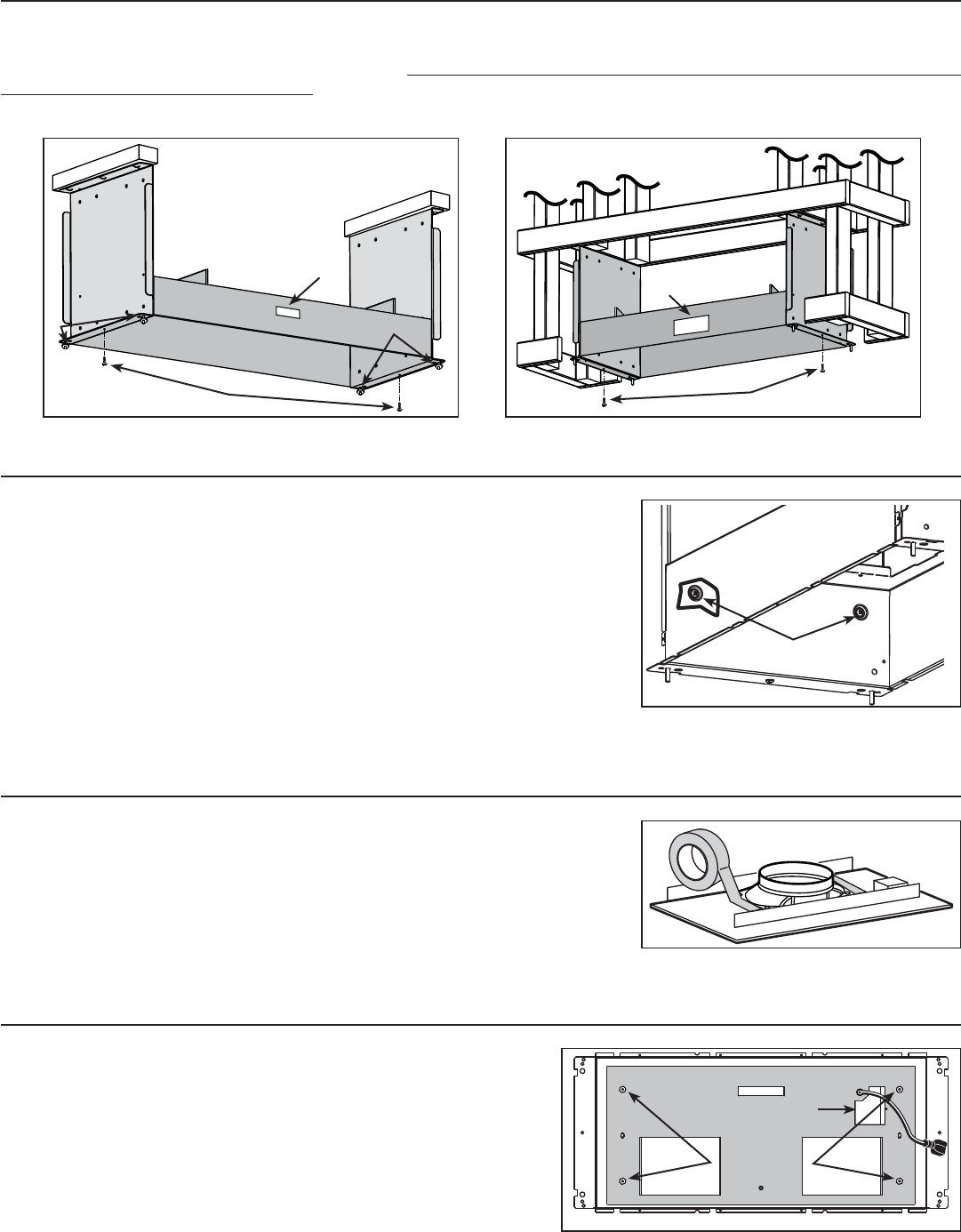

8. INSTALACIÓN DE LA CAJA DEL VENTILADOR
Utilice los tornillos (A) que quitó anteriormente (etapa 4) para instalar la caja del ventilador en los soportes de montaje. Si la instalación
se hace con tapa de chimenea decorativa, serie AEIP, coloque 4 tuercas (B) (vienen en la bolsa de piezas de la tapa de chimenea) en los
pernos aterrajados, dejando ¼” para instalar la campana. La caja del ventilador debe instalarse de manera que su etiqueta (C) esté en el
mismo lado que los mandos de la campana. Véase las ilustraciónes de abajo.
HD0230
INSTALACIÓN CON LA TAPA DE CHIMENEA DECORATIVA,
SERIE AEIP
HD0231
INSTALACIÓN CON LA MOLDURA DE PANEL MURAL,
SERIE ATDIP
A
A
B
B
C
C
9. SEJECIÓN DE LA CAJA DEL VENTILADOR A LOS SOPORTES
Sujete la caja del ventilador a los soportes de montaje desde el interior utilizando 2 tornillos
n.° 8 x 3/8” a cada lado.
Los tornillos deben instalarse en las secciones en relieve (véanse los detalles en la
ilustración de al lado).
HO0100
UBICACIÓN DE LOS TORNILLOS
DE RETENCIÓN
10. INSTALACIÓN DEL ADAPTADOR Y DISPOSITIVO DE CIERRE EN LA PLACA DEL VENTILADOR
(VENTILADOR INTERIOR iQ6, P3 O P6 ÚNICAMENTE)
Sujete el adaptador y dispositivo de cierre de 8” redondo a la placa del ventilador.
Utilice cinta para tubos metálicos para obturar herméticamente todas las juntas.
HO0196
11. INSTALACIÓN DE LA PLACA DEL VENTILADOR EN LA CAJA DEL VENTILADOR
Lleve el cable de alimentación hasta el lugar de la instalación. Consulte
las instrucciones que vienen con el ventilador o con la placa del ventilador
(vendidos aparte) para ver cómo se instala la placa del ventilador. Instale la
placa de manera que la caja de conexiones esté situada a la derecha cuando
usted esté frente a la campana, como se indica en la etiqueta de la caja del
ventilador.
Conecte el tubo al adaptador y dispositivo de cierre o a la placa del ventilador,
según el modelo de ventilador. Utilice cinta adhesiva para tubos metálicos para
obturar herméticamente las juntas.
HD0232
TAPA DEL
CABLEADO
CONTRATUERCAS
