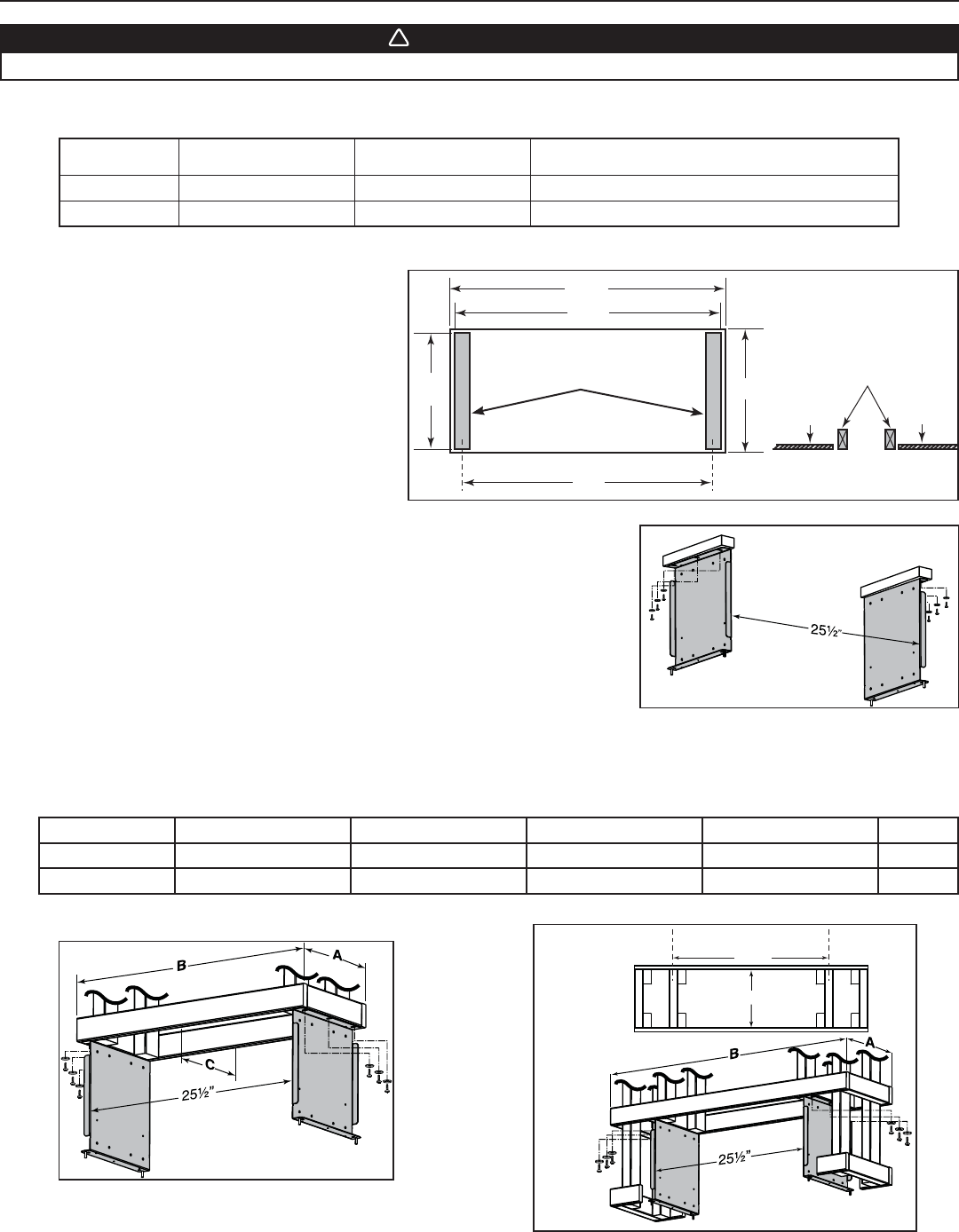

7. CONSTRUCCIÓN DEL ARMAZÓN
Debe prepararse un armazón capaz de soportar todo el peso de la campana. Consulte la tabla siguiente para conocer el peso total de la
campana según el tipo de ventilador que se haya elegido.
Haga en el techo una abertura de 28¾” x 12½”
como máximo en el lugar de la instalación. Instale
dos montantes dentro de la abertura con arreglo a
las dimensiones que se ven en la ilustración.
ADVERTENCIA
!
Siga siempre todos los códigos y normas de construcción aplicables al construir el armazón.
ANCHURA
DE LA CAMPANA
CON VENTILADOR INTERIOR
I
Q6, P3 O P6
CON VENTILADOR INTERIOR
IQ12 O P12
CON VENTILADOR EN LíNEA O EXTERIOR
(SÓLO LA PLACA DEL VENTILADOR)
42” 71
LIBRAS 84 LIBRAS 52 LIBRAS
54” 86 LIBRAS 99 LIBRAS 67 LIBRAS
7.1 ARMAZÓN ACONSEJADO PARA INSTALAR CON TAPA DE CHIMENEA DECORATIVA, SERIE AEIP
28½”
12½”
máx.
27”
C
L
28¾”
HD0227E
C
L
12 /
8”
5
Montantes alineados con
el material del techo
Material
del techo
Material
del techo
MONTANTES
Utilice los tornillos para madera n.° 10 x 1.5” y las arandelas provistos para instalar los
soportes de montaje (vienen con la tapa de chimenea decorativa optativa) en el armazón.
Véase la ilustración de al lado.
HD0228A
7.2 ARMAZÓN ACONSEJADO PARA INSTALAR CON MOLDURA DE PANEL MURAL, SERIE ATDIP
Abajo puede verse el armazón aconsejado para campanas de 42” y 54” de ancho instaladas con moldura de panel mural, serie ATDIP.
Consulte la tabla y las ilustraciones para conocer las dimensiones según el tipo de campana. Utilice los tornillos para madera n.° 10 x 1.5”
y las arandelas provistos para instalar los soportes de montaje (vienen con la moldura de panel mural optativa) en el armazón.
ANCH. DE LA CAMPANA A CON PANEL MURAL DE 5/8” A CON PANEL MURAL DE 1/2” B CON PANEL MURAL DE 5/8” B CON PANEL MURAL DE 1/2” C
42” 11
5
/8”11
7
/8” 28
5
/8” 28
7
/8” 10” MíNIMO
54” 11
5
/8”11
7
/8” 40
5
/8” 40
7
/8” 10” MíNIMO
HD0235A
ARMAZÓN PARA CAMPANA DE 42”
27¼”
C
C
L
C
L
HD0237A
ARMAZÓN PARA CAMPANA DE 54”
VISTA
SUPERIOR
DEL ARMAZÓN
