Installation instructions
46
ADVERTENCIA
!
Se aconseja llevar lentes y guantes de seguridad para instalar, reparar o limpiar la campana.
2. MEDIDAS
3. PREPARACIÓN DE LA INSTALACIÓN
NOTA: Antes de comenzar la instalación, verificar el contenido de la caja. Si alguna pieza falta o está dañada, póngase en contacto con
el fabricante.
Retire el conjunto para la instalación del interior de la campana.
Compruebe que el conjunto para la instalación contiene los elementos siguientes:
- Manual de instalación
- Accesorios:
• 3 filtros híbridos con manilla (3 para la campana de 42 pulg. de ancho, 5 para la campana de 54 pulg. de ancho)
• Lámparas halógenas protegidas (base de tipo GU10, 120 V, 50 W)
(6 para las campanas de 42 pulg. de ancho, 8 para campanas de 54 pulg. de ancho)
• Bolsa con las piezas siguientes: (10) tornillos de acero para madera n.° 10 x 1,5”, (10) arandelas de acero n.° 10,
(6) tornillos n.° 8 x 3/8”
Piezas vendidas aparte:
- Ventilador interior modelo iQ6, P3 o P6 (incluye placa del ventilador y adaptador y dispositivo de cierre redondo de 8”).
- Ventilador interior modelo iQ12 o P12 (incluye placa del ventilador y dispositivo de cierre redondo, vertical y en línea de 10”, modelo 421).
- Conjunto de ventilador en línea modelo ILB3, ILB6, ILB9 o ILB11 (incluye cambio(s) de sección y placa del ventilador).
- Conjunto de ventilador exterior modelo EB6, EB9, EB12 o EB15 (todos incluyen placa de ventilador).
- Tubos, codos, dispositivos de cierre, capuchones murales y para el techo. Consulte en las páginas 43 y 44 la lista completa de opciones
de ventilación y los números de modelo.
- Tapa de chimenea decorativa optativa de la serie AEIP de 12”, 18”, 24” o 30” de altura y 42” o 54” de anchura.
- Molduras para panel mural optativas de la serie ATDIP de 42” o 54” de anchura.
Campana con módulo LINKLOGIC®
Esta campana es dotada del sistemo LinkLogic permitiendo la comunicación, para los cables de electrodoméstico regular de la casa,
con otros dispositivos LinkLogic incluyendo el sistemo Smart Sense Fan de Broan. Si vosotros deseáis utilisar esta campana con un otro
dispositivo LinkLogic, siga las instrucciones de la sección 21 así como las instrucciones incluida con el otro dispositivo LinkLogic.

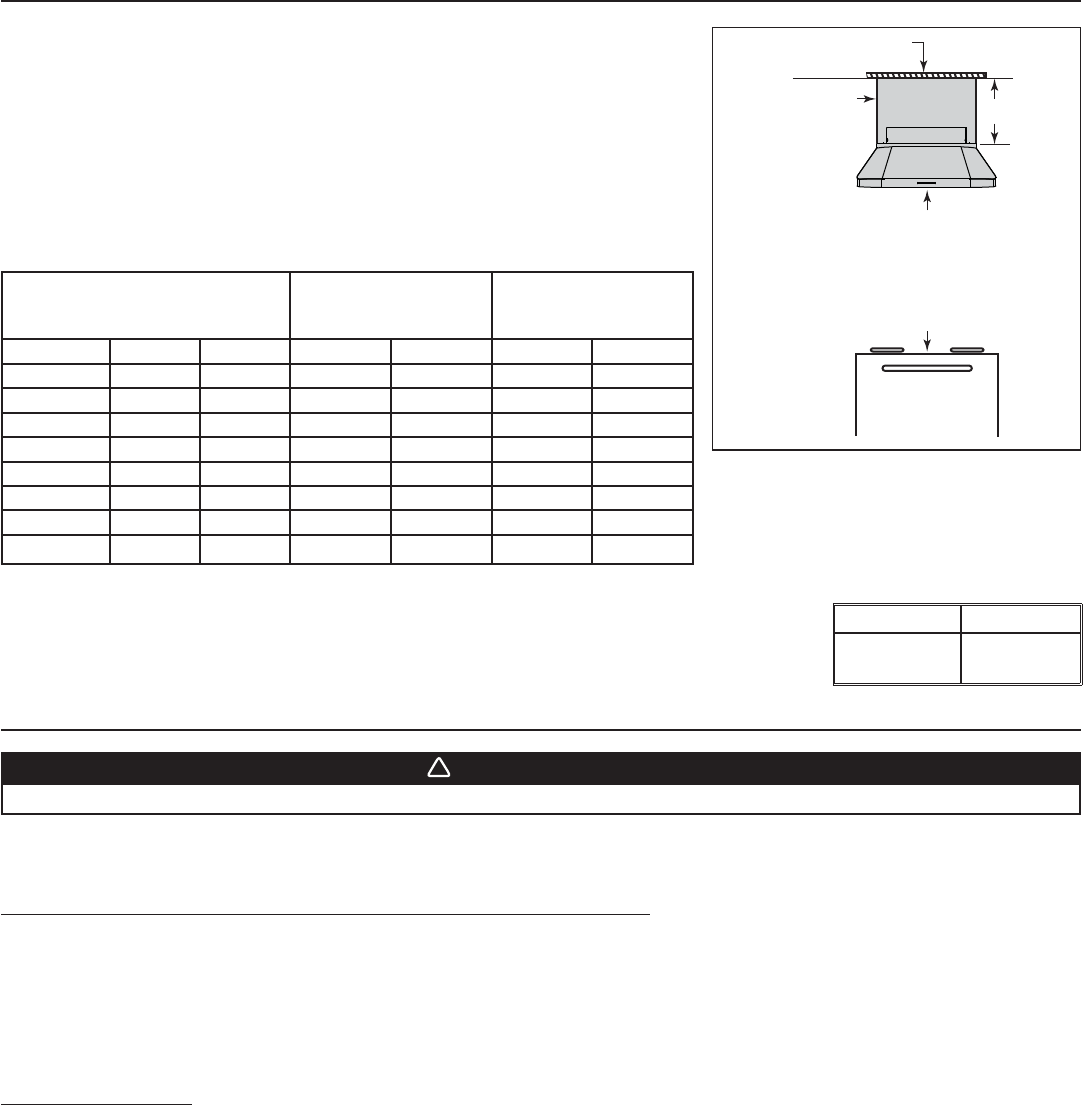

La ilustración de al lado muestra las dimensiones para la instalación habitual.
La distancia mínima entre la campana y la superficie sobre la que se cocina no
debe ser inferior a 30 pulgadas. Se aconseja una distancia máxima de 36 pulgadas
con respecto a la superficie sobre la que se cocina para captar mejor las impurezas
que se desprenden al cocinar.
Las distancias de más de 36 pulgadas quedan a discreción del instalador y de los
usuarios.
Dado que la estructura de la campana debe estar alineada con el techo, se han previsto
4 tapas para la chimenea decorativa que coinciden con las anchuras de la campana y
con las diferentes alturas del techo. Consulte la tabla de abajo para elegir el modelo que
se adapta a sus necesidades.
CHIMENEA DECORATIVA
TECHO DE 8', DISTANCIA
DESDE LA SUPERFICIE
SOBRE LA QUE SE COCINA
TECHO DE 9', DISTANCIA
DESDE LA SUPERFICIE
SOBRE LA QUE SE COCINA
MODELO A (ALTURA) ANCHURA 30” 36” 30” 36”
AEIP422 12” 42” X
AEIP542 12” 54” X
AEIP428 18” 42” X
AEIP548 18” 54” X
AEIP424 24” 42” X
AEIP544 24” 54” X
AEIP420 30” 42” X
AEIP540 30” 54” X
NOTA: No hay chimeneas decorativas para techos de más de 9’.
Si se construye una caja con panel mural en vez de instalar las tapas de la chimenea decorativa, utilice
moldura de panel mural para ocultar el lugar en el que coincide la campana con el panel. Consulte la
tabla de al lado para encontrar el modelo apropiado para la anchura de su campana.
HH0084E
A
Estructura alineada
con el techo
Distancia mínima entre la campana y
la superficie sobre la que se cocina:
30 pulg. (762 mm)
Distancia máxima aconsejada entre la
campana y la superficie sobre la que
se cocina: 36 pulg. (914 mm)
Tapa de
chimenea decorativa
o panel mural
con moldura
Superficie sobre la
que se cocina de
altura estándar de
36 pulg. (914 mm)
DISTANCIA MÍNIMA Y MÁXIMA POR
ENCIMA DE LA SUPERFICIE SOBRE
LA QUE SE COCINA
MODELO ANCHURA
ATDIP42
ATDIP54
42”
54”
