Installation instructions

43
HL0172

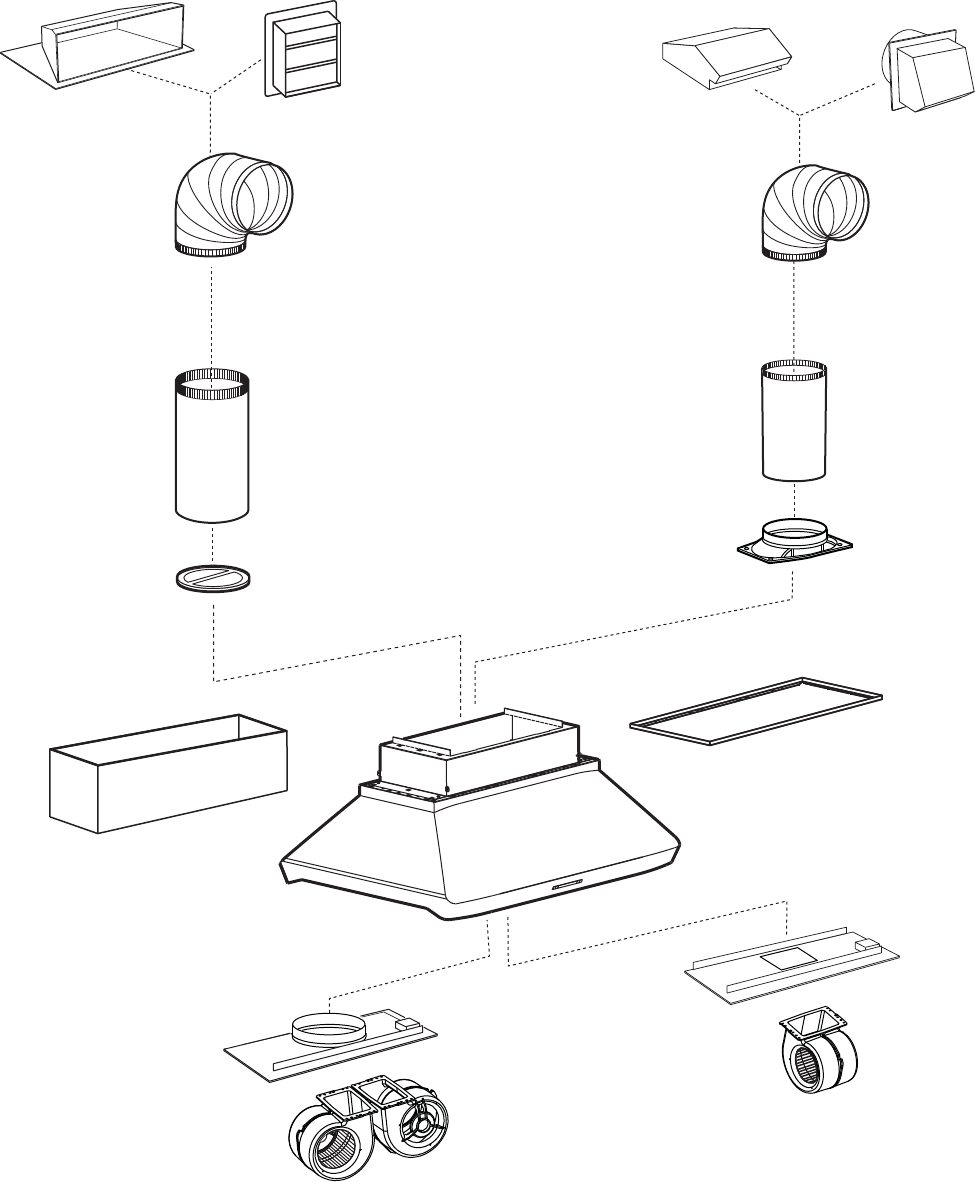

- SYSTEMA DE CAMPANA DE COCINA DE LA SERIE IP29M -
VENTILADORES INTERIORES
MODELO 441
(CAPUCHÓN MURAL REDONDO DE 10”)
MODELO 643
(CAPUCHÓN MURAL REDONDO DE 8”)
M
ODELO 421
(DISPOSITIVO DE CIERRE
REDONDO, VERTICAL Y EN LíNEA
DE 10” PROVISTO CON LOS
CONJUNTOS DE VENTILADOR/
PLACA DEL VENTILADOR MODELOS
IQ12Y P12)
M
ODELO 437
(CAPUCHÓN DE ALTA CAPACIDAD PARA TEJADO)
A
DAPTADOR Y DISPOSITIVO DE
CIERRE REDONDO DE 8”
(PROVISTO CON LOS CONJUNTOS DE
VENTILADOR/PLACA DEL VENTILADOR
MODELOS IQ6, P3 Y P6)
T
UBO REDONDO
ESTÁNDAR DE 8”
C
ODO AJUSTABLE
REDONDO DE 8”,
OPCIONAL
MODELO 634 O 644
(C
APUCHÓN PARA TEJADO)
M
ODELO 418
(CODO AJUSTABLE
REDONDO DE 10”,
OPCIONAL)
M
ODELO 410
(TUBO REDONDO DE 10”,
SECCIONES DE 2')
CHIMENEA DECORATIVA
OPTATIVA, SERIE AEIP
MOLDURA DE PANEL
MURAL OPTATIVA,
SERIE ATDIP
CAMPANA DE LA
SERIE IP29M
(D
OSEL CON MANDOS
DEL VENTILADOR Y LUCES.
NECESARIA PARA TODAS
LAS INSTALACIONES.)
MODELO iQ12 O P12
CONJUNTO DE VENTILADOR/
PLACA DEL VENTILADOR
(V
ENTILADOR INTERIOR DE 1200 PCM
Y PLACA DEL VENTILADOR)
MODELO iQ6, P3 O P6
CONJUNTO DE VENTILADOR/
PLACA DEL VENTILADOR
(VENTILADOR INTERIOR DE 600 PCM
(SALVO 300 PCM POR P3) Y PLACA
DEL VENTILADOR)
